Hinzufügen/Bearbeiten...Teile...Fertigteile

Mit der Funktion „Teile hinzufügen/bearbeiten“ können Sie Teile, Revisionen und Merkmalsinformationen speichern und nachverfolgen.

„Fertigteile“ hinzufügen/bearbeiten
Um die Liste der Fertigteile zu ergänzen oder zu verwalten, klicken Sie in der IndySoft-Kopfzeile rechts auf „Hinzufügen/Bearbeiten“ und wählen Sie im Dropdown-Menü „Teile… Fertigteile“ aus.

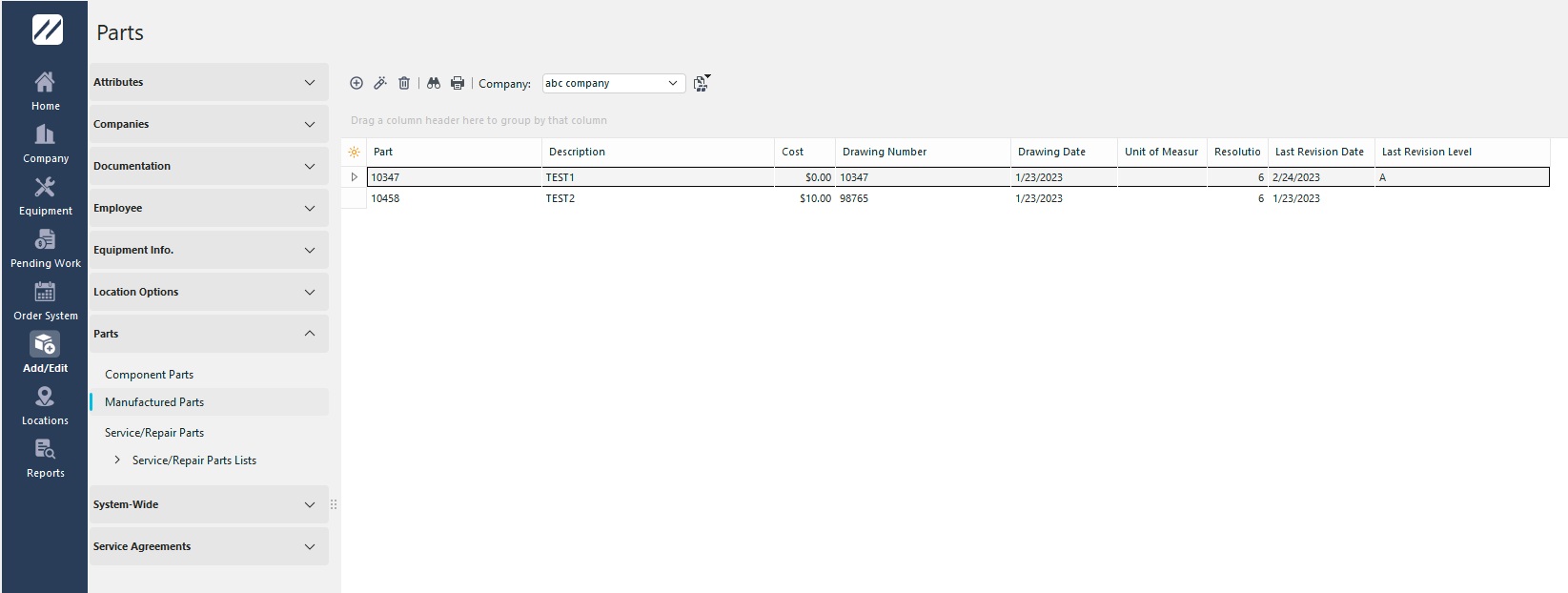

Hinzufügen/Bearbeiten – Fertigteile

Vergewissern Sie sich, dass Sie sich in der richtigen Firma befinden, bevor Sie Fertigteile hinzufügen. Klicken Sie auf „Neuer Eintrag“, um einen neuen Unterort hinzuzufügen, oder auf , um einen Eintrag anzuzeigen oder zu bearbeiten. (Zum Sortieren klicken Sie auf die Spaltenüberschrift.) Ein 3-Schritte-Assistent wird gestartet.

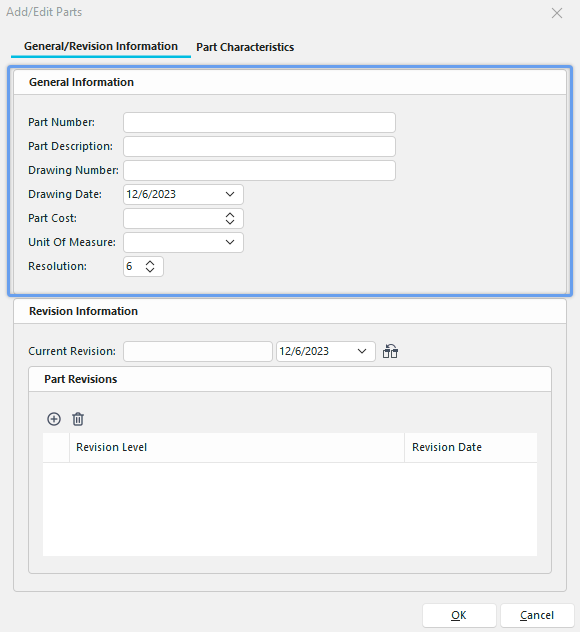

Allgemeine Informationen

Fertigteile hinzufügen/bearbeiten Schritt 1

·Teilenummer – Eindeutige Kennung für jedes Teil.

·Teilebeschreibung – Ausführliche Beschreibung des Teils.

·Zeichnungsnummer – Optionale Zeichnungsnummer für das Teil.

·Zeichnungsdatum – Optionales Zeichnungsdatum für das Bauteil.

·Teilekosten – Kosten für das Teil.

·Maßeinheit – Die Standardmaßeinheit, die beim Vermessen des Teils verwendet wird.

·Auflösung – Die bei der Messung des Bauteils verwendete Standardauflösung.

Informationen zur Überarbeitung


Fertigteile hinzufügen/bearbeiten – Schritt 2

·Revisionsstand – Kennung des Revisionsstands.

·Änderungsdatum – Datum, an dem die Änderung in Kraft getreten ist.

· Mit dieser Schaltfläche wird die markierte Revision als aktuelle Revision festgelegt.

Um eine neue Teileversion hinzuzufügen, klicken Sie auf „Neu“


Neue Revision einfügen

Geben Sie eine Revisionsnummer und ein Datum ein. Klicken Sie auf das Kästchen, um diese Version als aktuelle Version festzulegen.

Merkmale des Teils


Fertigteile hinzufügen/bearbeiten – Schritt 3

Um ein neues Bauteilmerkmal hinzuzufügen, klicken Sie auf „Neu“ oder , um das Element anzuzeigen bzw. zu bearbeiten.


Teilcharakteristik

·Merkmal: Eine Eigenschaft oder Qualität, die das Teil kennzeichnet.

·Mittelwert: Der Mittelwert ist der arithmetische Durchschnitt von Werten oder Verteilungen.

·Toleranz – : Der niedrigste Wert, der akzeptabel ist, damit dieses Gerät die Norm erfüllt. Die Toleranz kann durch eine Anmerkung oder eine veröffentlichte Norm festgelegt werden.

·Toleranz +: Der höchste Wert, der für dieses Gerät zulässig ist, damit es die Norm erfüllt. Die Toleranz kann durch eine Anmerkung oder eine veröffentlichte Norm festgelegt werden.

·Maßeinheit: Eine standardisierte Größe einer physikalischen Eigenschaft, wie beispielsweise ein Zoll oder ein Millimeter.

·Auflösung: Wie viele Dezimalstellen die Zahl haben darf. |
