Descripción general de la estructura del árbol taxonómico

IndySoft Taxonomy Manager: navegación por árbol y asociación de activos

Objetivo​

La estructura de árbol de taxonomía ofrece a los usuarios una vista jerárquica de todos los tipos de nodos que definen la estructura de clasificación y metadatos de los activos en la plataforma IndySoft. Esta pantalla es el espacio de trabajo principal para navegar, buscar y gestionar elementos de taxonomía como categorías, disciplinas, tipos, números de modelo y mucho más.

Descripción general de la interfaz​

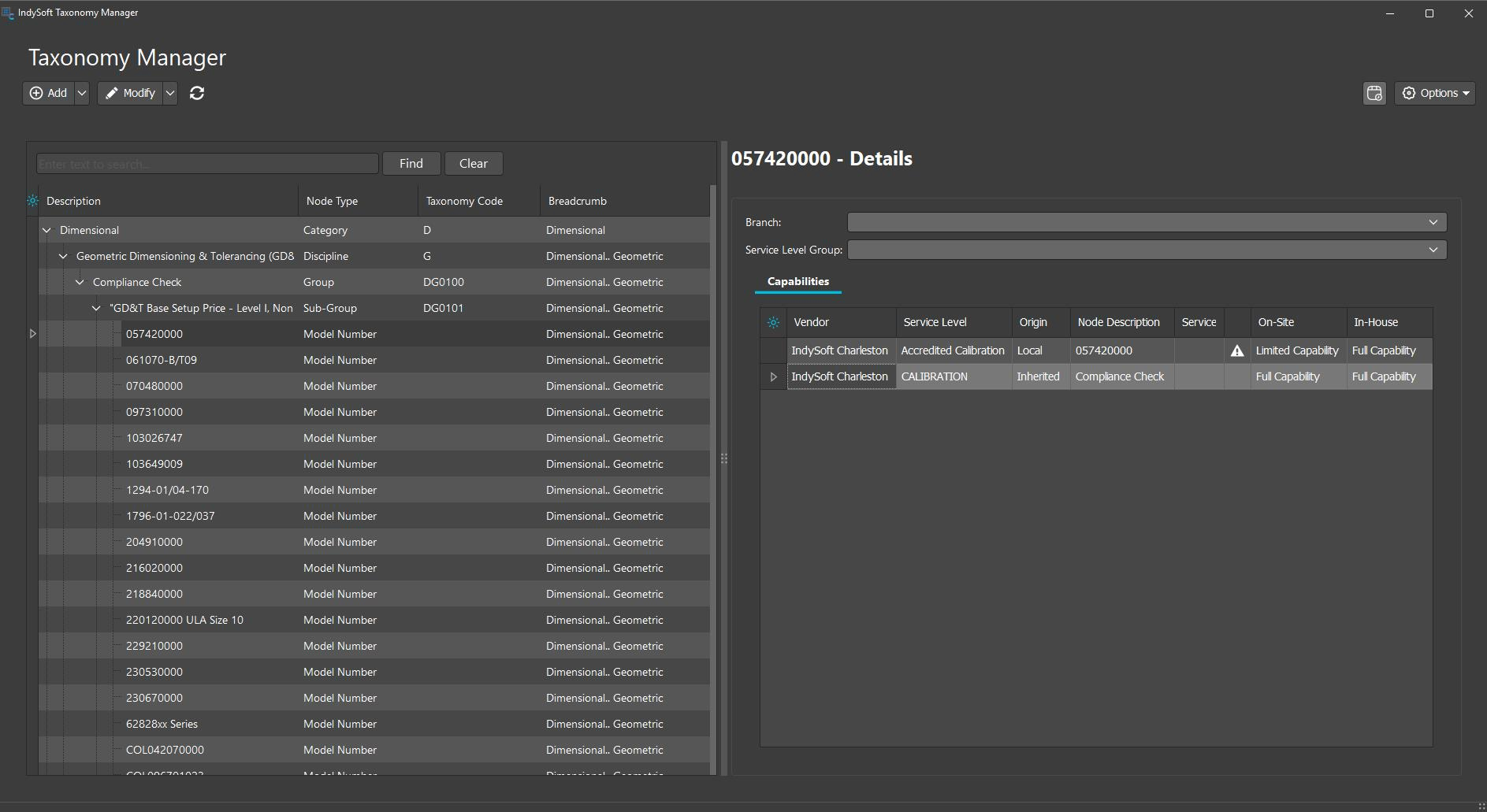

Descripción general del árbol del gestor de taxonomías

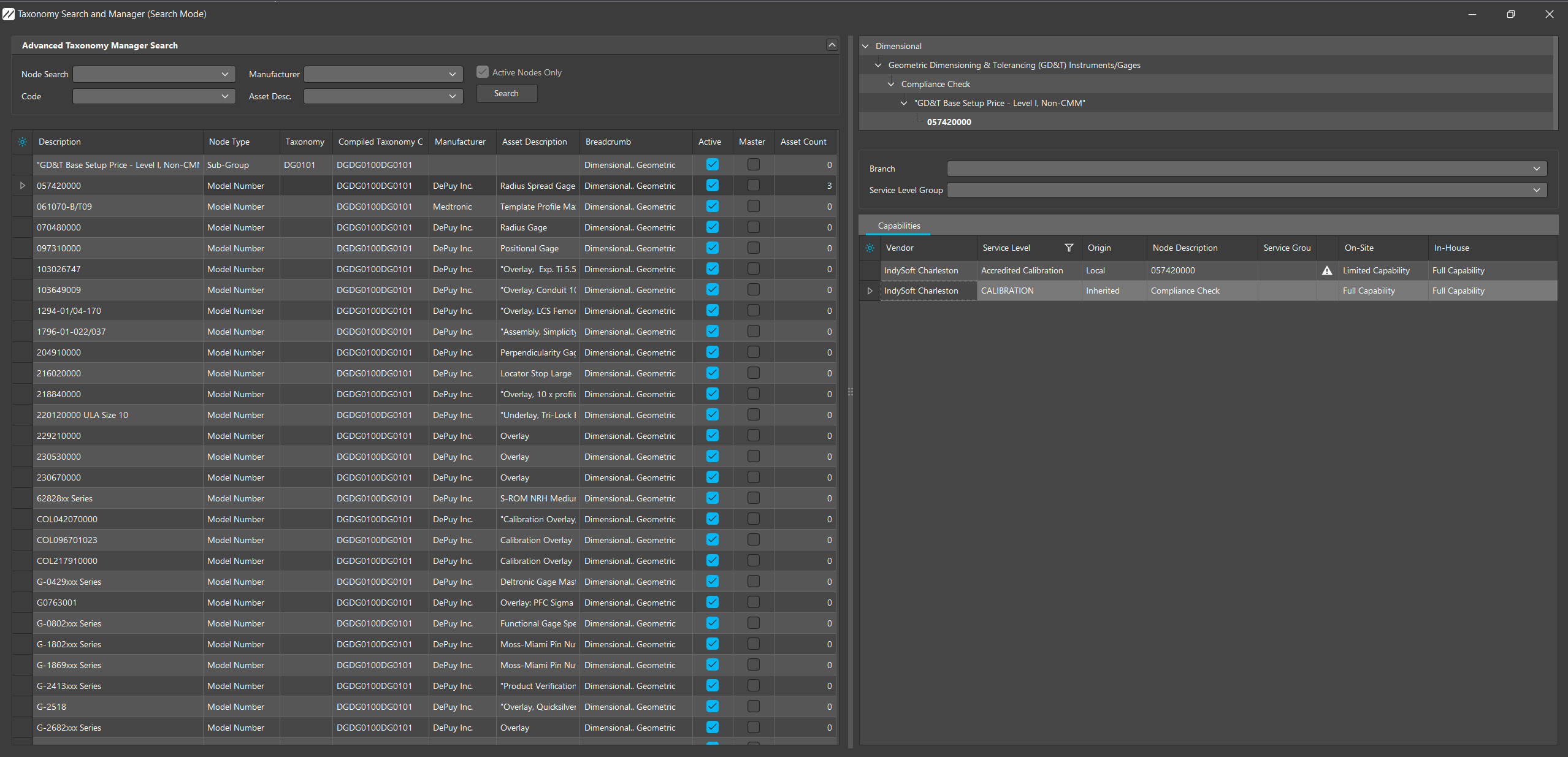

Árbol taxonómico: búsqueda simplificada

Panel izquierdo: Cuadrícula del árbol taxonómico​

Esta sección muestra la jerarquía taxonómica completa en un formato de árbol que se puede contraer y expandir.

  • Jerarquía de nodos: muestra las relaciones de jerarquía entre los tipos de nodos. El árbol parte de tipos generales (como «Categoría») y se va concretando (por ejemplo, «Subtipo», «Número de modelo»).

  • Columnas:

    • Descripción: El nombre descriptivo de cada nodo.
    • Tipo de nodo: Indica el nivel o tipo del nodo (por ejemplo, categoría, disciplina, tipo).
    • Código de taxonomía: Abreviatura o identificador utilizado internamente.
    • Ruta de navegación: Ruta completa hasta el nodo, que ayuda a los usuarios a comprender su jerarquía.

Caso de uso: Los usuarios asignan equipos a los nodos de este árbol desde la vista de equipos. Solo se podrán seleccionar los tipos de nodo configurados con «Puede asociar un activo» durante la asociación de equipos.

Funcionalidad de búsqueda​

En la parte superior del árbol de navegación:

  • Barra de búsqueda: Filtra los nodos introduciendo toda la descripción o parte de ella.
  • Buscar: Resalta los resultados coincidentes en el árbol.
  • Borrar: Reinicia la búsqueda y restaura la visibilidad completa del árbol.

Panel derecho: Detalles y capacidades del nodo​

Al seleccionar un nodo (por ejemplo, «0574200000»):

  • La ruta de navegación aparece en la parte superior del árbol

  • El panel «Detalles» muestra las funcionalidades asociadas al nodo

    • Proveedor: Enumera los proveedores correspondientes
    • Nivel de servicio: p. ej., «CALIBRACIÓN» o «Calibración acreditada»
    • Grupo de servicios: El grupo de servicios correspondiente, normalmente «Calibración» o similar
    • In situ/Interno: Indica la capacidad asociada a ese centro de servicios
    • Origen: Indica si la capacidad se define directamente en el nodo o se hereda de un nodo padre

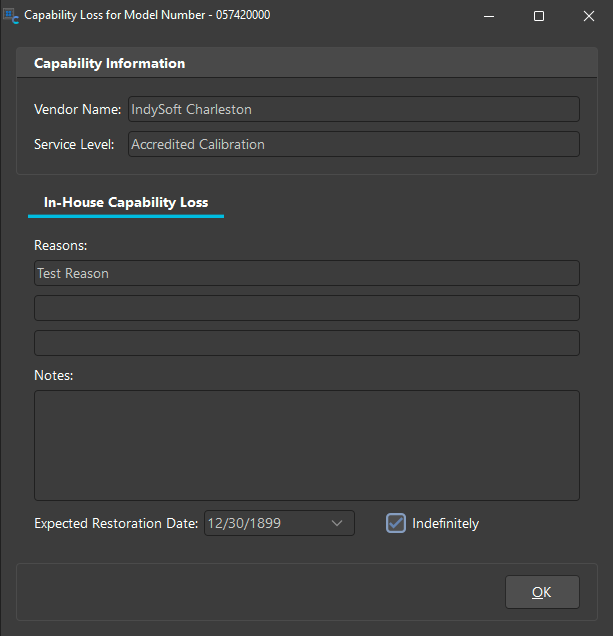

⚠️ Nota: Si se detecta una pérdida de capacidad, aparecerá un indicador en la cuadrícula. Haz doble clic en el icono para abrir el formulario de pérdida de capacidad.

Conceptos clave​

  • Los árboles taxonómicos permiten clasificar el equipo de forma estructurada, lo que facilita el filtrado, la generación de informes y la automatización de los flujos de trabajo en IndySoft.
  • Los tipos de nodo definen los tipos de elementos secundarios permitidos, los requisitos para la asociación de activos y los campos obligatorios. Los administradores las configuran en el Gestor de taxonomías.
  • Capacidades ayuda a determinar la capacidad de servicio y las rutas de cumplimiento de los activos en función de la clasificación de los nodos.
