RS232 avancé

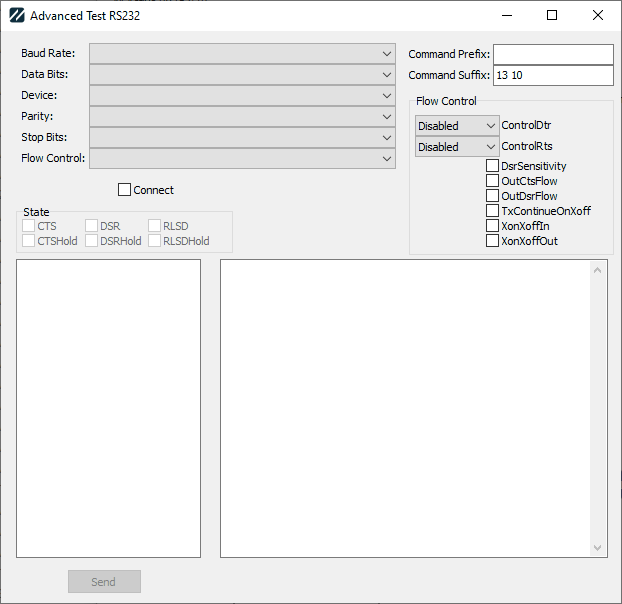

Pour certains compteurs, il peut être difficile de configurer correctement les paramètres de connexion. Pour faciliter la configuration, le profil « Advanced RS232 » (voir Mise à jour des profils) a été créé afin de remplacer l'ancien profil « TEST RS232 ». Les différents éléments sont décrits ci-dessous :

Débit en bauds : il s'agit de la vitesse à laquelle le périphérique RS-232 communique.

Bits de données : il s'agit du nombre de bits de données utilisés lors de la communication. Les options sont 4, 5, 6, 7 ou 8, les options 7 et 8 étant les plus couramment utilisées.

Périphérique : il s'agit du port de communication auquel se connecter, de COM1 à COM255.

Parité : il s'agit de la parité utilisée pour la communication. Les options disponibles sont « Aucun », « Impair », « Pair », « Marque » ou « Espace ».

Bits d'arrêt : il s'agit du nombre de bits d'arrêt utilisés. Les options sont 1, 2 ou 15.

Contrôle de flux : ce paramètre détermine la manière dont l'appareil et l'ordinateur négocient la communication. Lorsque vous effectuez une sélection dans le menu déroulant, les propriétés spécifiques à la communication s'affichent dans la zone « Contrôle du flux » située à droite.

Le contrôle de débit propose trois options de base, ainsi que divers réglages supplémentaires :

Aucun : cette option désactive tous les contrôles, mais vérifie tout de même la sensibilité Dsr.

Rts Cts/Matériel : cette option définit ControlRts sur « Handshake », vérifie OutCtsFlow et vérifie DsrSensitivity

Xon Xoff/Logiciel : cette option vérifie les paramètres XonXoffIn et XonXoffOut, ainsi que DsrSensitivity.

Voici les modifications apportées. Vous pouvez choisir l'une des options ci-dessus, ainsi que n'importe quelle combinaison des trois options suivantes. « Aucun » est remplacé par ce qui suit :

Dtr Dsr : définit ControlDtr sur Handshake et vérifie OutDsrFlow

Pas de sensibilité DSR : désélectionner « DsrSensitivity »

TxCon : vérifie TxContinueOnXoff

Vous pouvez également tester les différentes options du menu déroulant et des cases à cocher dans « Flow Control » et ne pas tenir compte du menu déroulant « Flow Control » pendant que vous essayez de déterminer les valeurs correctes.

Préfixe de commande : certains balances nécessitent un préfixe spécial pour indiquer une commande. Saisissez la valeur décimale correspondant aux caractères ASCII à utiliser comme préfixe.

Suffixe de commande : les balances nécessitent généralement une séquence de caractères spécifique pour signaler la fin de la commande. Par défaut, il s'agit de CR LF (13 10). Saisissez les valeurs décimales correspondant aux codes ASCII

Connexion : tente de se connecter à l'appareil. En cas de réussite, la zone « État » affichera les différents états des broches dans la communication RS232. Cela peut s'avérer utile lors du débogage des connexions.

Le champ de gauche sert à saisir les commandes à envoyer à l'appareil (cliquez sur « Envoyer » pour les transmettre).

La note située à droite répertorie les messages envoyés et reçus, en indiquant à la fois leur texte en clair et leurs valeurs hexadécimales. Les réponses provenant de l'appareil peuvent être réparties en plusieurs messages. C'est normal.
