Configuration de la balance à pipettes

La configuration de la balance pour pipettes est similaire à celle de la configuration de la méthode de pipetage (voir également Mise à jour des schémas). Il enregistre ses paramètres dans l'onglet « Spécifications » (Attributs d'incertitude). Vous devez exécuter la configuration de la méthode de pipetage sur une balance avant de pouvoir automatiser la lecture de ses mesures lors d'une séance d'étalonnage de pipettes.Elle lit et enregistre les paramètres dans les entrées de spécification suivantes de la table IS_PIP, qui contiennent la valeur de texte BALANCE.

Remarque : si vous utilisez Web Tier, vous devrez utiliser les outils Web Tier pour collecter les données lors de l'événement de calibrage. Vous pouvez utiliser la version « Web Tier Tools » de la configuration de la balance de pipettes depuis l'événement de calibrage des pipettes.

La première étape à suivre pour configurer la méthode de pipetage consiste à choisir le type d'appareil. Il y a quatre options ici :

RS-232 : il s'agit d'une balance qui communique via RS-232 et qui est équipée d'un seul plateau pour la prise de mesures.

Sartorius SpeedCal : il s'agit d'une balance Sartorius SpeedCal Mobile. Il communique via des requêtes HTTP et dispose, par défaut, de 12 canaux de lecture.

METTLER MCP 105 : il s'agit d'une balance multicanaux Mettler Toledo MCP 105. Il communique via une seule connexion RS-232 et dispose, par défaut, de 12 canaux de mesure.

MULTI-RS 232 : il s'agit d'une balance multicanaux, comme la Sartorius SpeedCal Classic, où chaque canal dispose de sa propre connexion RS 232. Par exemple, le Sartorius SpeedCal Classic dispose de douze canaux de mesure, chacun étant relié à l'un des douze ports RS-232.

Le mode automatique propose également trois options :

Aucun : pas de tarage/remise à zéro automatique de la balance après la prise des mesures.

Tare après lecture : envoie une commande de tare après une lecture. Cette fonction ne doit pas être utilisée avec une pipette dont la configuration de la méthode de pipetage ne comprend pas d'options de TARE.

Zéro après la lecture : envoie une commande « zéro » une fois la lecture effectuée.Cette fonction ne doit pas être utilisée avec une pipette dont la configuration de la méthode de pipetage ne comprend pas d'options de tare.

Le nombre de tentatives de confirmation de tare peut varier entre 0 et 5. Si la valeur est 0, le système ne tente pas de vérifier que le solde est bien égal à 0 après la tare/remise à zéro. Pour les valeurs comprises entre 1 et 5, le système effectuera jusqu'à ce nombre de tentatives afin de s'assurer que la balance affiche bien 0 après la tare.

Quel que soit le type d'appareil, vous disposez de deux options pour fermer la configuration de la balance à pipette :

OK : Enregistre les réglages dans Balance et ferme l'application.

Annuler : ferme la fenêtre sans enregistrer les modifications apportées au solde.

Selon le type d'appareil, les options varient comme expliqué ci-dessous :

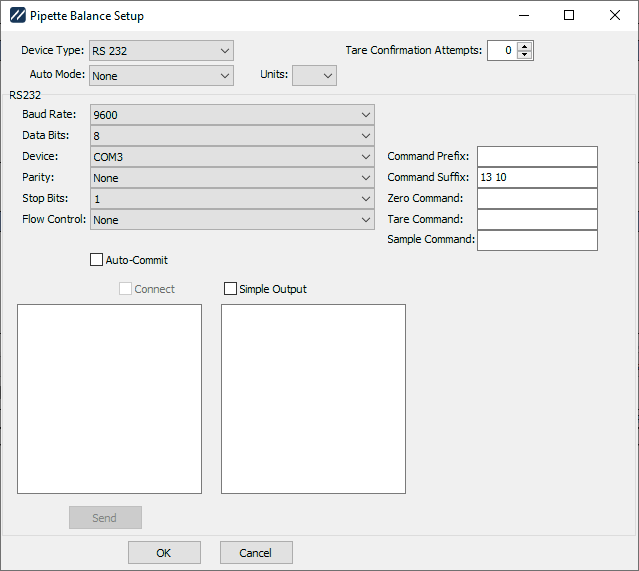

L'option RS-232 vous permet de sélectionner les paramètres de connexion RS-232 (voir RS-232 avancé pour plus de détails). D'autres options sont décrites ci-dessous :

Enregistrement automatique : si cette option est cochée, les mesures reçues seront automatiquement ajoutées en tant qu'échantillon, et la logique de calcul du volume à partir du poids sera appliquée. Si cette case n'est pas cochée, vous pourrez prévisualiser les valeurs avant de les appliquer.

Préfixe de commande : certains balances nécessitent un préfixe spécial pour indiquer une commande. Saisissez la valeur décimale correspondant aux caractères ASCII à utiliser comme préfixe.

Suffixe de commande : les balances nécessitent généralement une séquence de caractères spécifique pour signaler la fin de la commande. Par défaut, il s'agit de CR LF (13 10). Saisissez les valeurs décimales correspondant aux caractères ASCII à utiliser comme suffixe.

Commande de remise à zéro : saisissez la commande en texte clair permettant de remettre la balance à zéro, afin de pouvoir envoyer une commande de remise à zéro à la balance lors de la collecte des données.

Commande de tare : saisissez la commande en texte clair permettant de mettre la balance à zéro, afin de pouvoir envoyer une commande de tare à la balance lors de la collecte des données.

Commande d'échantillonnage : saisissez la commande en texte clair permettant d'échantillonner la balance, afin de pouvoir envoyer une commande d'échantillonnage à la balance lors de la collecte des données.

Se connecter : cela vous permet de vous connecter à votre compte et de valider les paramètres. Vous pouvez saisir des commandes dans la zone de notes située à gauche, puis cliquer sur « Envoyer » pour les transmettre, en appliquant le préfixe et le suffixe. Les réponses s'afficheront dans la note de droite.

Affichage simplifié : cette option supprime les horodatages et les valeurs hexadécimales, ce qui facilite parfois la vérification des données.

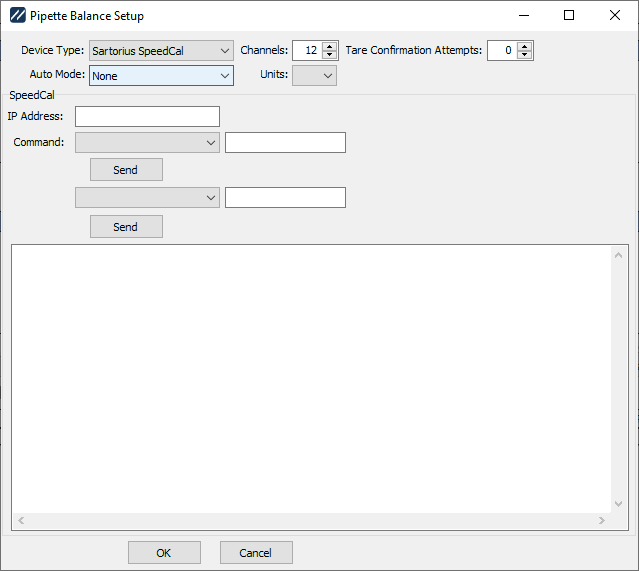

L'option SpeedCal de Sartorius ne propose que deux nouveaux choix, en plus des tests.

Canaux : cette option vous permet de sélectionner le nombre de canaux dont dispose la balance. La valeur par défaut est 12.

Adresse IP : cela vous permet d'indiquer l'adresse IP de la balance pour l'envoi de commandes.

Commande : Vous disposez de deux menus déroulants qui vous permettent de sélectionner différentes commandes à tester. Certaines commandes comportent des paramètres supplémentaires que vous pouvez saisir dans la zone de saisie située après le menu déroulant. Cliquez sur « Envoyer » pour exécuter la commande sélectionnée. Les résultats s'afficheront dans la note ci-dessous.

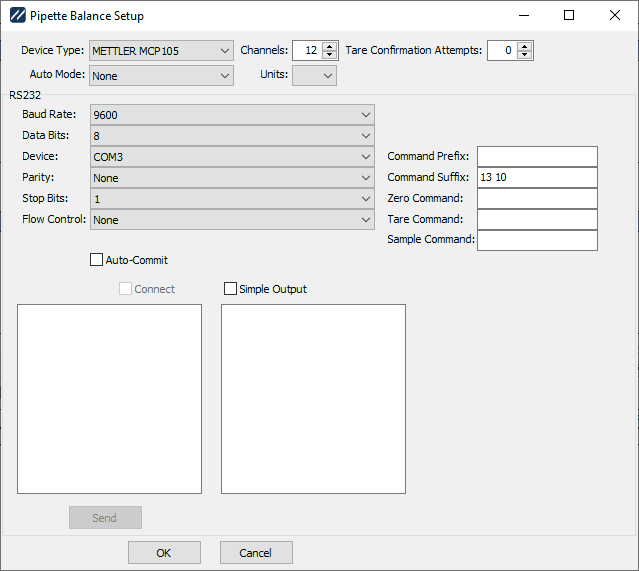

Le METTLER MCP 105 offre les mêmes options que le RS 232, avec une fonctionnalité supplémentaire :

Canaux : cette option vous permet de sélectionner le nombre de canaux dont dispose la balance. La valeur par défaut est 12.

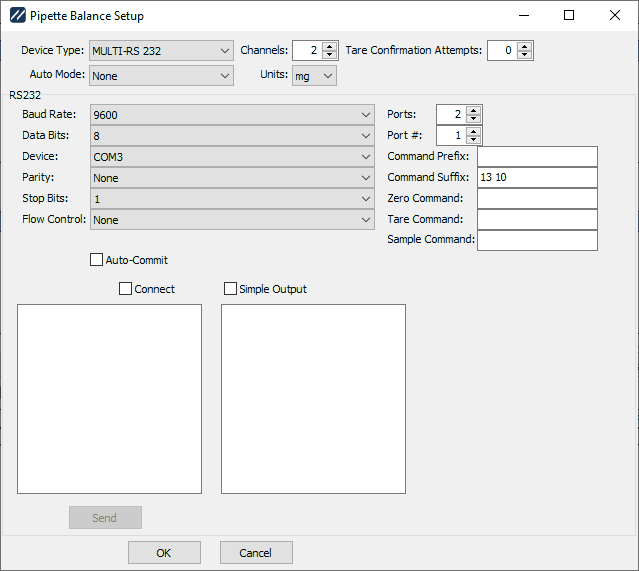

Le MULTI-RS 232 offre les mêmes options que le RS 232, avec trois fonctionnalités supplémentaires :

Canaux : cette option vous permet de sélectionner le nombre de canaux dont dispose la balance. Le minimum est de 2.

Ports : Nombre de ports RS-232 utilisés par l'appareil. Par défaut, ce nombre correspond au nombre de canaux. Il n'est pas recommandé d'avoir un nombre différent de ports et de canaux.

N° de port : le port en cours de configuration.
