Einrichtung der Pipettenwaage

Die Einrichtung der Pipettenwaage ähnelt der Einrichtung der Pipettenmethode (siehe auch Layouts aktualisieren). Die Einstellungen werden auf der Registerkarte „Spezifikationen“ (Unsicherheitsattribute) gespeichert. Sie müssen die Pipettenkonfiguration für eine Waage durchführen, bevor Sie die Messwerte dieser Waage im Rahmen einer Pipettenkalibrierung automatisch erfassen können.Es liest die Einstellungen aus und speichert sie in den folgenden Spezifikationseinträgen der Tabelle IS_PIP, die den Textwert „BALANCE“ enthalten.

Hinweis: Wenn Sie Web Tier verwenden, müssen Sie die Web Tier-Tools nutzen, um die Daten im Kalibrierungsereignis zu erfassen. Möglicherweise möchten Sie die Web-Tier-Tools-Version der Pipettenwaagen-Einrichtung innerhalb des Pipettenkalibrierungsvorgangs verwenden.

Der erste Schritt bei der Einrichtung der Pipettenmethode besteht darin, den Gerätetyp auszuwählen. Hier gibt es vier Optionen:

RS 232: Hierbei handelt es sich um eine Waage, die über RS 232 kommuniziert und über eine einzige Waagschale zur Erfassung der Messwerte verfügt.

Sartorius SpeedCal: Dies ist eine Sartorius SpeedCal Mobile-Waage. Es kommuniziert über HTTP-Anfragen und verfügt standardmäßig über 12 Kanäle für Messwerte.

METTLER MCP 105: Hierbei handelt es sich um eine Mehrkanalwaage vom Typ Mettler Toledo MCP 105. Es kommuniziert über eine einzige RS-232-Verbindung und verfügt standardmäßig über 12 Messkanäle.

MULTI-RS 232: Hierbei handelt es sich um eine Mehrkanalwaage, wie beispielsweise die Sartorius SpeedCal Classic, bei der jeder Kanal über einen eigenen RS-232-Anschluss verfügt. So verfügt beispielsweise der Sartorius SpeedCal Classic über zwölf Messkanäle, die jeweils an einen der zwölf RS-232-Anschlüsse angeschlossen sind.

Auch für den Automatikmodus gibt es drei Optionen:

Keine: Die Waage wird nach der Messung nicht automatisch tariert/auf Null gestellt.

Tara nach dem Ablesen: Sendet nach dem Ablesen einen Tara-Befehl. Dies sollte nicht mit einer Pipette verwendet werden, bei der in den Pipettenmethodeinstellungen keine TARA-Optionen verwendet werden.

Null nach dem Auslesen: Sendet nach dem Auslesen einen Null-Befehl.Dies sollte nicht mit einer Pipette verwendet werden, bei der in den Pipettenmethodeinstellungen keine TARA-Optionen verwendet werden.

Die Anzahl der Versuche zur Tara-Bestätigung kann zwischen 0 und 5 liegen. Bei 0 wird nicht versucht, zu überprüfen, ob der Restwert nach dem Tarieren/Nullstellen 0 ist. Bei Werten zwischen 1 und 5 wird die Überprüfung so oft wie angegeben wiederholt, um sicherzustellen, dass der Restwert nach dem Tarieren tatsächlich 0 beträgt.

Unabhängig vom Gerätetyp haben Sie zwei Möglichkeiten, die Einrichtung der Pipettenwaage abzuschließen:

OK: Speichert die Einstellungen unter „Balance“ und schließt das Fenster.

Abbrechen: Schließt das Fenster, ohne die Änderungen an der Bilanz zu speichern.

Je nach Gerätetyp variieren die Optionen wie im Folgenden erläutert:

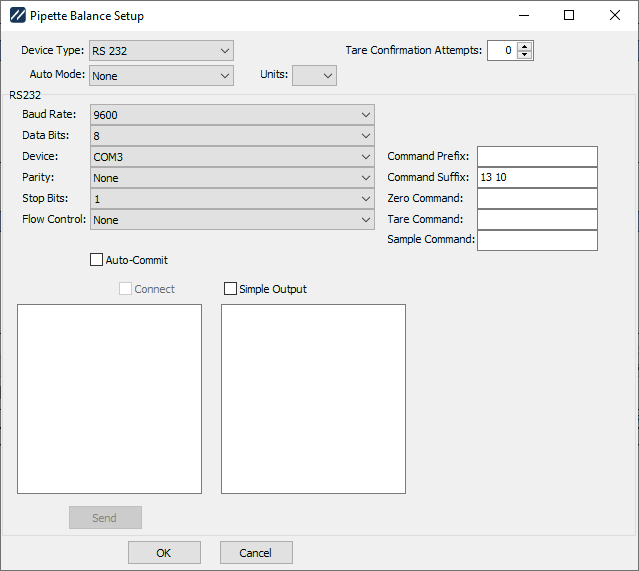

Mit der Option „RS 232“ können Sie die Einstellungen für die RS-232-Verbindung auswählen (weitere Informationen finden Sie unter Erweiterte RS-232-Einstellungen). Weitere Optionen werden im Folgenden beschrieben:

Automatische Erfassung: Wenn diese Option aktiviert ist, werden empfangene Messwerte automatisch als Probe hinzugefügt und das Volumen wird anhand des Gewichts berechnet. Wenn dieses Kontrollkästchen nicht aktiviert ist, können Sie sich die Messwerte vor dem Anwenden in einer Vorschau anzeigen lassen.

Befehlspräfix: Bei einigen Kontoständen ist ein spezielles Präfix erforderlich, um einen Befehl anzugeben. Geben Sie den Dezimalwert für die ASCII-Zeichen ein, die als Präfix verwendet werden sollen.

Befehls-Suffix: Bei Befehlen ist in der Regel eine spezielle Zeichenfolge erforderlich, um das Ende des Befehls zu kennzeichnen. Standardmäßig ist dies CR LF (13 10). Geben Sie die Dezimalwerte für die ASCII-Zeichen ein, die als Suffix verwendet werden sollen.

Nullbefehl: Geben Sie den Klartextbefehl zum Nullstellen der Waage ein, um das Senden eines Nullbefehls an die Waage beim Abrufen von Daten zu aktivieren.

Tara-Befehl: Geben Sie den Klartextbefehl zum Tarieren der Waage ein, damit bei der Datenerfassung ein Tara-Befehl an die Waage gesendet werden kann.

Beispielbefehl: Geben Sie den Klartextbefehl für die Abfrage der Waage ein, um das Senden eines Abfragebefehls an die Waage während der Datenerfassung zu ermöglichen.

Verbinden: Hiermit können Sie eine Verbindung zu Ihrem Konto herstellen und die Einstellungen bestätigen. Sie können Befehle in das linke Notizfeld eingeben und auf „Senden“ klicken, um sie unter Anwendung von Präfix und Suffix zu übermitteln. Die Antworten werden im Notizfeld auf der rechten Seite angezeigt.

Einfache Ausgabe: Dadurch werden Zeitstempel und Hex-Ausgabe unterdrückt, was die Überprüfung der Daten manchmal erleichtern kann.

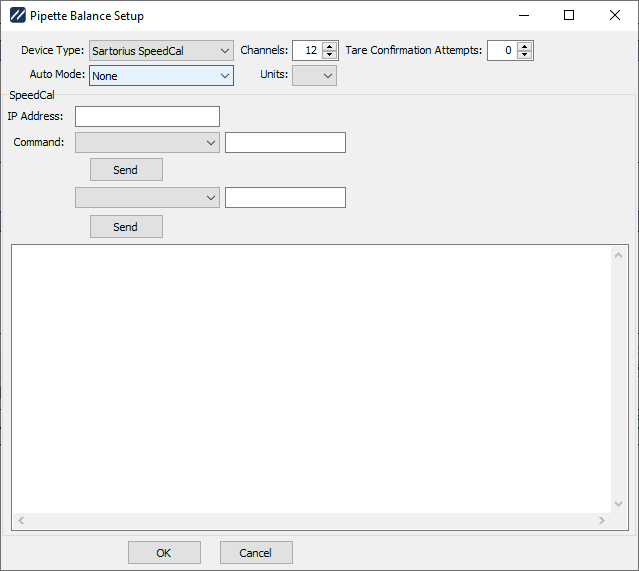

Die Option „Sartorius SpeedCal“ bietet neben den Testfunktionen nur zwei neue Auswahlmöglichkeiten.

Kanäle: Hier können Sie die Anzahl der Kanäle des Waages auswählen. Der Standardwert ist 12.

IP-Adresse: Hier können Sie die IP-Adresse der Waage angeben, an die Befehle gesendet werden sollen.

Befehl: Es gibt zwei Dropdown-Felder, über die Sie verschiedene Befehle zum Testen auswählen können. Einige Befehle verfügen über zusätzliche Parameter, die Sie in das Eingabefeld hinter dem Dropdown-Menü eingeben können. Klicken Sie auf „Senden“, um den ausgewählten Befehl auszuführen. Die Ergebnisse werden im folgenden Memo angezeigt.

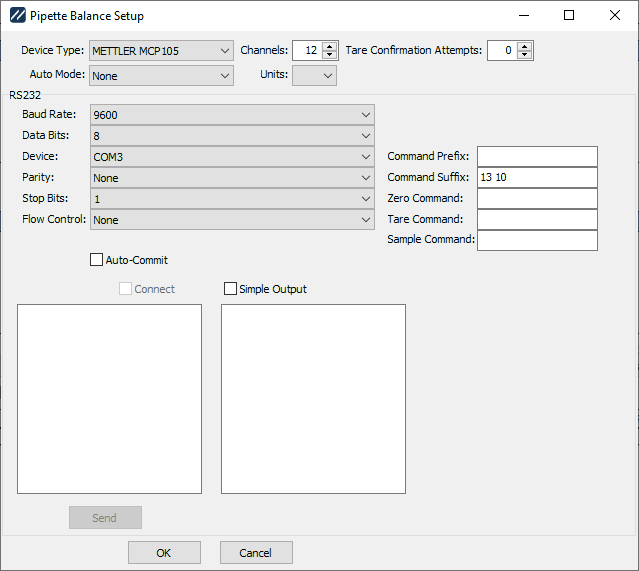

Der METTLER MCP 105 verfügt über dieselben Optionen wie der RS 232, mit einer Ergänzung:

Kanäle: Hier können Sie die Anzahl der Kanäle des Waages auswählen. Der Standardwert ist 12.

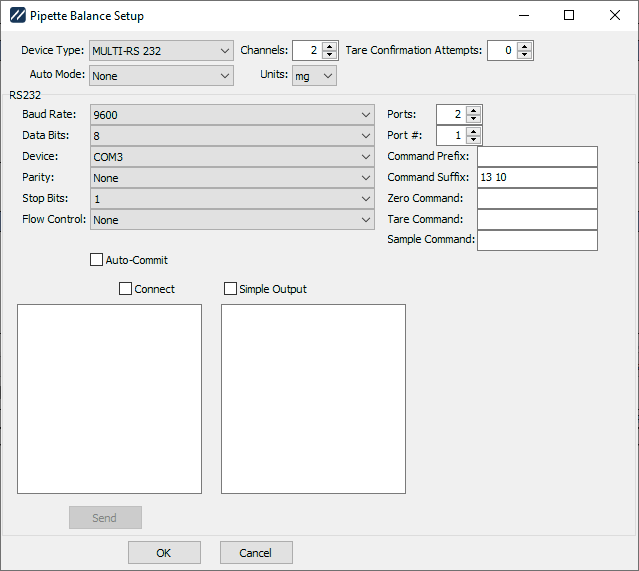

MULTI-RS 232 verfügt über dieselben Optionen wie RS 232, mit drei zusätzlichen Funktionen:

Kanäle: Hier können Sie die Anzahl der Kanäle des Waages auswählen. Das Minimum beträgt 2.

Anschlüsse: Die Anzahl der RS-232-Anschlüsse, über die das Gerät verfügt. Standardmäßig entspricht dies der Anzahl der Kanäle. Es wird nicht empfohlen, eine unterschiedliche Anzahl von Ports und Kanälen zu verwenden.

Port-Nr.: Der Port, der gerade konfiguriert wird.
