L'impostazione della logica di esecuzione dei calcoli viene gestita da una regola personalizzata dell'apparecchiatura denominata "PIPETTE METHOD SETUP", che è possibile inserire nel layout dell'apparecchiatura o del modello (vedere Aggiornamento dei layout). Legge e salva le impostazioni nelle seguenti voci della tabella IS_PIP, denominate "PIPETTE". Se sono presenti impostazioni negli attributi estesi risalenti a una versione precedente, all'avvio di PIPETTE METHOD SETUP tali valori verranno letti e, se necessario, trasferiti alle Specifiche. | Voce tabella | Valore testo | | MODALITÀ | Testo | | NUMERO CAMPIONI | Numerico | | NUMERO CAMPIONI2 | Numerico | | INTERVALLO BLANCO EVAP | Numerico | | RACCOLTA PER DATA | Testo | | CALCOLO DOPO | Testo | | UTILIZZA TIMER CICLO | Sì/No | | MINUTI CICLO | Numerico | | SECONDI CICLO | Numerico | | UTILIZZA TEMPERATURA | Sì/No | | UTILIZZA PRESSIONE BAROMETRICA | Sì/No | | UTILIZZA UMIDITÀ RELATIVA | Sì/No | | UTILIZZA DENSITÀ | Sì/No | | DENSITÀ | Numerico | | VERIFICA PRECISIONE | Sì/No | | VERIFICA PRECISIONE | Sì/No | | TIPO CALC | Testo | | COEFFICIENTE DI DILATAZIONE CUBICA | Numerico | | CANALI | Numerico | | RIGHE CANALI | Numerico | | DISTANZA TRA I CANALI | Testo |

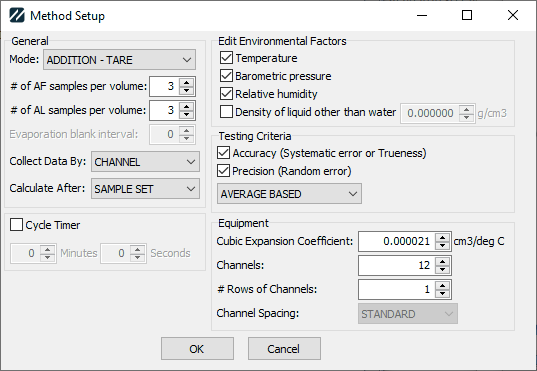

Di seguito è riportata la schermata di configurazione del metodo.
La modalità serve a indicare come devono essere interpretati i campioni successivi rilevati dalla bilancia.
AGGIUNTA: significa che si aggiunge volume alla bilancia senza tarare tra un campione e l'altro. Il valore registrato corrisponde alla differenza tra il campione attuale e quello precedente.
AGGIUNTA - TARA: significa che si aggiunge volume alla bilancia e si esegue la tara tra un campione e l'altro. Il valore registrato corrisponde alla lettura della bilancia.
SOTTRAZIONE: significa che si sottrae volume dalla bilancia senza effettuare la taratura tra un campionamento e l'altro. Il valore registrato corrisponde alla differenza tra il campione precedente e quello attuale.
SOTTRAZIONE - TARA: indica che si sta sottraendo del volume dalla bilancia ed effettuando la taratura tra un campione e l'altro. Il valore registrato è il contrario del valore indicato dalla bilancia.
Numero di campioni AF per volume: si tratta del numero predefinito di campioni per le letture "As Found".
Numero di campioni AL per volume: si tratta del numero predefinito di campioni per le letture "As Left".
Intervallo di taratura per l'evaporazione: se non si esegue la taratura tra un campione e l'altro, questo parametro determina la frequenza con cui sospendere il campionamento per calcolare la velocità di evaporazione del liquido. Si consiglia di utilizzarlo insieme all'opzione "Cycle Timer" per garantire velocità di evaporazione costanti.
Raccogli dati per: sono disponibili due opzioni:
ESEMPIO: per impostazione predefinita, verrà acquisito il campione 1 su tutti i canali prima di acquisire il campione 2
CANALE: per impostazione predefinita, verranno raccolti tutti i campioni per il canale 1 prima di procedere alla raccolta dei campioni per il canale 2
Calcola dopo: sono disponibili due opzioni:
OGNI CAMPIONE: in questo modo l'accuratezza, la precisione e l'incertezza verranno calcolate dopo ogni campione. Questo può rallentare le prestazioni, ma permette al tecnico di ricevere un feedback tempestivo in caso di problemi.
SET DI CAMPIONI: questa opzione fa sì che l'accuratezza, la precisione e l'incertezza vengano calcolate solo al momento della raccolta dell'ultimo campione per un canale/volume. Questo può migliorare le prestazioni, ma riduce il feedback per il tecnico.
Timer a cicli: se selezionato, verrà visualizzato un timer con conto alla rovescia che si azzera al numero di minuti/secondi indicato dopo ogni campionamento. Ciò è particolarmente utile nelle modalità ADDITION (ADDIZIONE) e SUBTRACTION (SOTTRAZIONE) per garantire un'evaporazione uniforme, in modo che se ne possa tenere conto al momento del prelievo dei campioni.
Temperatura: se questa opzione è selezionata, nel calcolo del fattore Z viene utilizzata la temperatura rilevata durante l'evento. Altrimenti, usa 70 °F
Pressione barometrica: se questa opzione è selezionata, nel calcolo del fattore Z verrà utilizzata la pressione barometrica rilevata al momento dell'evento. In caso contrario, utilizzare 760 mm Hg
Umidità relativa: se questa opzione è selezionata, utilizzare il valore di umidità relativa registrato durante l'evento per il calcolo del fattore Z. Altrimenti, usa il 70%
Densità di liquidi diversi dall'acqua: se questa opzione è selezionata, utilizzare il valore indicato come densità. Altrimenti, calcola la densità dell'acqua in base alla temperatura.
Precisione: stabilire se per il calcolo dei risultati si utilizzerà la deviazione media (BASATA SULLA MEDIA) o la deviazione massima (BASATA SUL SINGOLO VALORE) rispetto al valore nominale.
Precisione: stabilire se utilizzare la deviazione standard nel calcolo dei risultati.
Coefficiente di dilatazione cubica: si tratta del coefficiente di dilatazione cubica della pipetta, utilizzato per calcolare il valore Y.
Canali: è il numero di canali presenti nella pipetta.
Righe dei canali: il numero di righe in cui sono disposti i canali.
Distanza tra i canali: per le pipette a più canali, indica una distanza STANDARD o 1/2 STANDARD. Se utilizzato con una bilancia multicanale, 1/2 STANDARD rileva i valori in modo alternato (pari/dispari) anziché in sequenza.
