Configurazione della griglia dei punti di test

I primi due passaggi per configurare i punti di test di una pipetta consistono nell'impostare la griglia di configurazione e la griglia dei risultati su PIPETTE. Inoltre, è necessario selezionare una delle opzioni relative alla pipetta come tipo di tolleranza.

Poiché le pipette sono caratterizzate da un valore nominale, oltre che da un grado di accuratezza e/o precisione, la griglia dei punti di prova apparirà leggermente atipica.

A seconda del tipo di tolleranza selezionato, le tolleranze verranno interpretate in modo diverso:

Pipetta: si tratta della tolleranza tradizionale presente nella versione 12.1 e precedenti. Viene considerato come "Valore % della pipetta" (vedi sotto).

Intervallo % della pipetta: l'accuratezza e la precisione saranno interpretate come percentuale del valore nominale massimo per quel gruppo

Valore % della pipetta: l'accuratezza e la precisione saranno interpretate come percentuale del punto di prova corrente.

Pipetta microL: l'accuratezza e la precisione saranno espresse in microlitri.

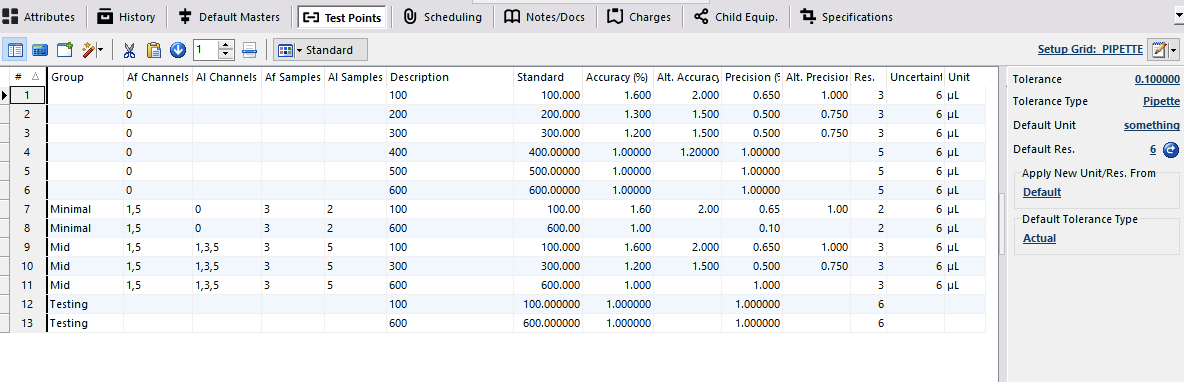

Le colonne della griglia dei punti di prova sono definite di seguito:

Il gruppo (Personalizzato 1) consente di disporre di diversi insiemi predefiniti di punti di prova tra cui scegliere durante la calibrazione della pipetta.

"Canali Af (Personalizzato 2)" consente di specificare un sottoinsieme dei canali da testare, così come sono impostati di default. Questo valore dovrebbe essere lo stesso per tutti gli elementi di un determinato gruppo. Se lasciato vuoto, verrà selezionato automaticamente tutti i canali. 0 indica che per questo punto di prova in questo gruppo non devono essere raccolti dati "As Found".

"Canali (Personalizzato 3)" consente di specificare un sottoinsieme dei canali da testare, così come sono stati rilevati, ma come impostazione predefinita. Questo valore dovrebbe essere lo stesso per tutti gli elementi di un determinato gruppo. Se lasciato vuoto, verrà selezionato automaticamente tutti i canali. 0 indica che i dati "As Left" non devono essere raccolti per questo punto di prova in questo gruppo.

Af Samples (Personalizzato 4) consente di specificare un sottoinsieme dei canali da testare, così come sono, ma come impostazione predefinita. Questo valore dovrebbe essere lo stesso per tutti gli elementi di un determinato gruppo. Se lasciato vuoto, il campo assumerà automaticamente il valore selezionato nella configurazione del metodo di pipettatura.

Al Samples (Personalizzato 5) consente di specificare un sottoinsieme dei canali da testare, così come sono, ma come impostazione predefinita. Questo valore dovrebbe essere lo stesso per tutti gli elementi di un determinato gruppo. Se lasciato vuoto, il campo assumerà automaticamente il valore selezionato nella configurazione del metodo di pipettatura.

La descrizione dovrebbe fornire una buona descrizione della linea.

Il valore di riferimento dovrebbe sempre essere espresso in microlitri.

Il campo "Accuratezza (Extra Num 1)" deve contenere la percentuale di accuratezza desiderata (tra 0 e 100%)

Alt. «Precisione (Numero aggiuntivo 3)» è un valore facoltativo che serve a segnalare al tecnico un livello di precisione alternativo. Ad esempio, se si calibrano le pipette secondo le specifiche del produttore, utilizzando la norma ISO 8655 come riferimento secondario, si indicherà la norma ISO 8655 come "Alt. "Precisione".

Il campo "Precisione (Extra Num 2)" deve contenere la percentuale di precisione desiderata (tra 0 e 100%)

Alt. La precisione (Extra Num 4) è un valore opzionale che serve a segnalare al tecnico una precisione alternativa. Ad esempio, se si calibrano le pipette secondo le specifiche del produttore, utilizzando la norma ISO 8655 come riferimento secondario, si indicherà la norma ISO 8655 come "Alt. "Precisione".

Rif. e Ricerca sull'incertezza dovrebbero essere le risoluzioni desiderate.

Unità: indipendentemente dall'unità inserita qui, tutti i calcoli relativi alle pipette utilizzano i microlitri come unità di misura. L'uso di un'unità di misura diversa crea generalmente confusione.

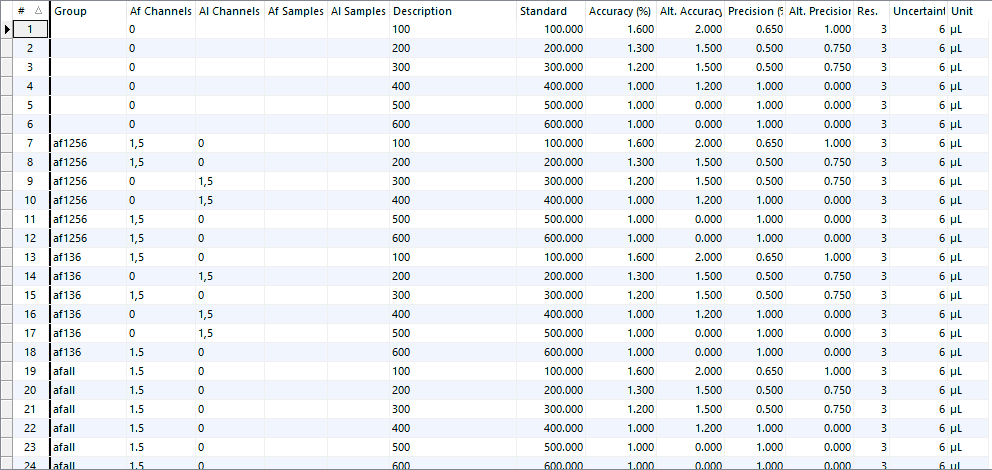

È necessario prestare particolare attenzione se si desidera includere in un gruppo solo determinati punti di test "così come trovati" o "così come lasciati". Nello screenshot qui sopra, il gruppo "af1256" utilizzerà i punti di prova 1-2, 5-6 per la configurazione "as found" e 3-4 per la configurazione "as left". Allo stesso modo, "af136" utilizzerà 1, 3, 6 per la sequenza "as found" e 2, 4-5 per la sequenza "as left".

Inoltre, assicurati di utilizzare un tipo di tolleranza a pipetta per garantire il corretto funzionamento della doppia tolleranza.

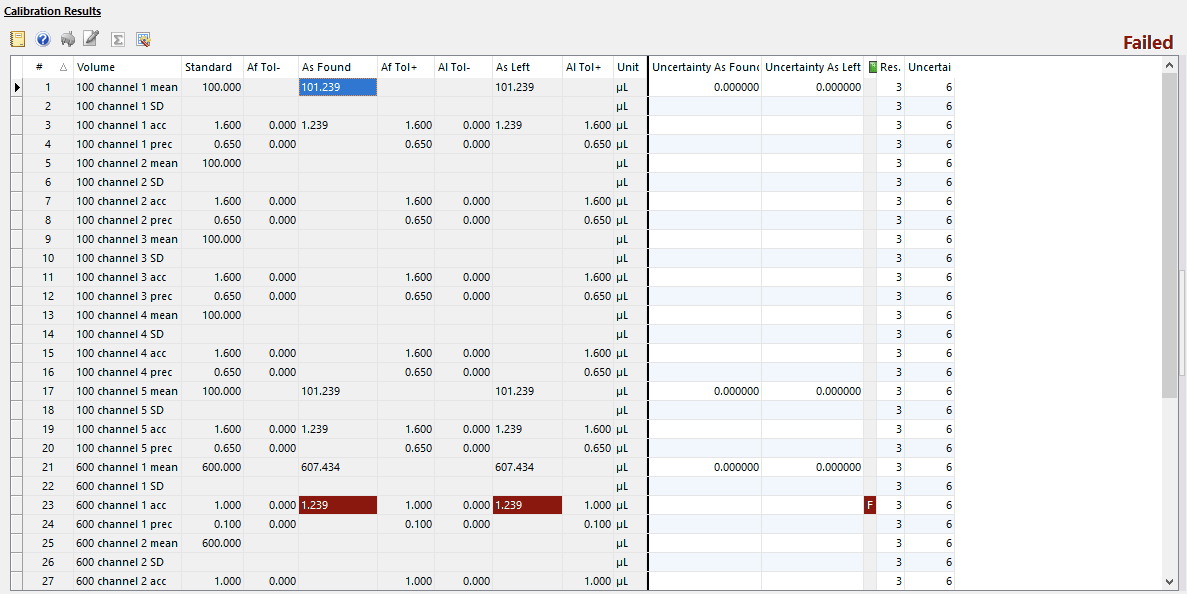

Una volta inseriti tutti i dati della pipetta, la tabella dei risultati sarà simile a quella riportata di seguito:



Ogni punto di test predefinito genera 4 punti di test per canale. Quindi, una pipetta a 4 canali con 5 punti di prova avrà 4 × 5 × 4 = 80 punti di prova nella calibrazione risultante.

I valori "As Found/As Left" vengono memorizzati come 1 (entro la tolleranza) o 0 (fuori tolleranza) ai fini della determinazione del risultato complessivo della calibrazione.

I dati ambientali "As Found" e "As Left" vengono salvati in (AL invece di AF per "As Left")

ENV_AF_BP: Pressione barometrica

ENV_AF_BP_TYPE: Unità di misura della pressione barometrica

ENV_AF_RH: Umidità relativa

ENV_AF_TEMP: Temperatura

ENV_AF_TEMP_TYPE: Unità di misura della temperatura

AF_EXTRANUM1: Fattore Z*Y

AF_EXTRANUM2: Densità dell'aria

AF_EXTRANUM3: Espansione cubica

AF_EXTRANUM4: Fattore Y |
