Configuração da grelha de pontos de teste

Os dois primeiros passos para configurar os pontos de teste de uma pipeta consistem em definir a «Grelha de configuração» e a «Grelha de resultados» para «PIPETTE». Além disso, é necessário selecionar uma das opções de pipeta como tipo de tolerância.

Uma vez que as pipetas são definidas por um valor nominal, juntamente com uma exatidão e/ou precisão, a grelha de pontos de teste terá um aspeto um pouco fora do padrão.

Dependendo do tipo de tolerância selecionado, as tolerâncias serão interpretadas de forma diferente:

Pipeta: Esta é a tolerância herdada da versão 12.1 e anteriores. É tratado como «Valor % da pipeta» (abaixo).

Intervalo % da pipeta: A exatidão e a precisão serão interpretadas como uma percentagem do valor nominal máximo para esse grupo

Valor % da pipeta: A exatidão e a precisão serão interpretadas como uma percentagem do ponto de teste atual.

Pipeta microL: A exatidão e a precisão serão interpretadas como o limite em microlitros.

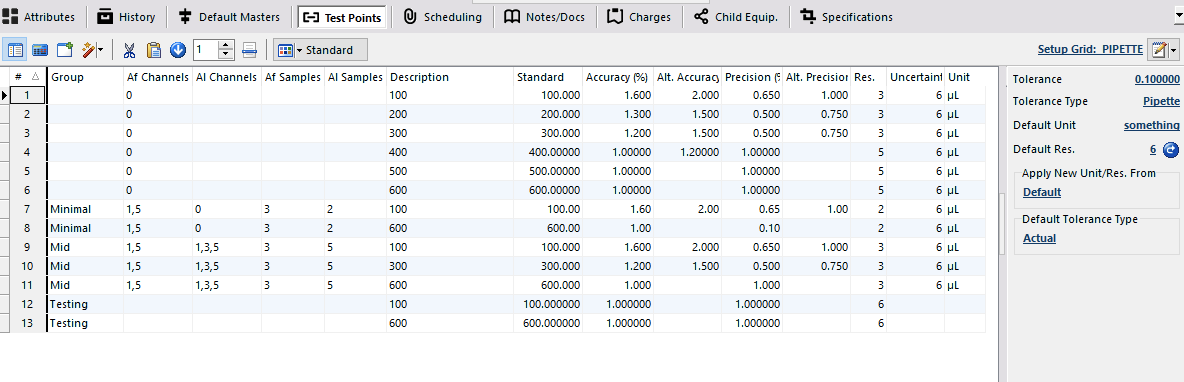

As colunas da grelha de pontos de teste são definidas abaixo:

O Grupo (Personalizado 1) permite-lhe dispor de vários conjuntos predefinidos de pontos de teste entre os quais pode escolher quando calibrar a pipeta.

O Af Channels (Personalizado 2) permite-lhe especificar um subconjunto dos canais a testar, tal como se encontram por predefinição. Este valor deve ser o mesmo para todos os itens de um determinado grupo. Se o campo estiver em branco, serão selecionados todos os canais por predefinição. O valor 0 indica que não devem ser recolhidos dados «tal como encontrados» para este ponto de teste neste grupo.

O Al Channels (Personalizado 3) permite especificar um subconjunto dos canais a testar, tal como se encontram, mas por predefinição. Este valor deve ser o mesmo para todos os itens de um determinado grupo. Se o campo estiver em branco, serão selecionados todos os canais por predefinição. O valor 0 indica que os dados «As Left» não devem ser recolhidos para este ponto de teste neste grupo.

O Af Samples (Custom 4) permite especificar um subconjunto dos canais a testar, tal como se encontra, mas por predefinição. Este valor deve ser o mesmo para todos os itens de um determinado grupo. O campo em branco assumirá por predefinição o valor selecionado na configuração do método de pipetagem.

O Al Samples (Personalizado 5) permite-lhe especificar um subconjunto dos canais a testar, tal como se encontram, mas por predefinição. Este valor deve ser o mesmo para todos os itens de um determinado grupo. O campo em branco assumirá por predefinição o valor selecionado na configuração do método de pipetagem.

A descrição deve ser uma boa descrição da linha.

O padrão deve ser sempre expresso em microlitros.

A precisão (Extra Num 1) deve corresponder à percentagem de precisão pretendida (entre 0 e 100%)

Alt. Precisão (Número adicional 3) é um valor opcional que serve para alertar o técnico sobre uma precisão alternativa. Por exemplo, se calibrar pipetas de acordo com as especificações do fabricante, utilizando a norma ISO 8655 como referência, deve indicar a especificação ISO 8655 como «Alt. «Precisão».

A precisão (Extra Num 2) deve corresponder à percentagem de precisão pretendida (entre 0 e 100%)

Alt. Precisão (N.º Extra 4) é um valor opcional que serve para alertar o técnico sobre uma precisão alternativa. Por exemplo, se calibrar pipetas de acordo com as especificações do fabricante, utilizando a norma ISO 8655 como referência, deve indicar a especificação ISO 8655 como «Alt. «Precisão».

Res. e Res. sobre a Incerteza devem ser as resoluções pretendidas.

Unidade: Independentemente da unidade aqui indicada, todos os cálculos da pipeta utilizam microlitros como unidade. Utilizar uma unidade diferente costuma causar confusão.

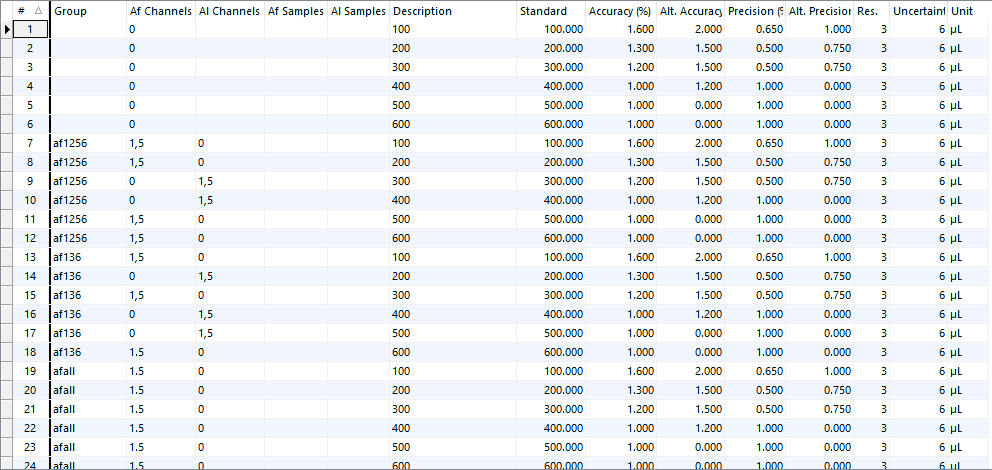

É necessário ter um cuidado especial se pretender apenas determinados pontos de teste «tal como encontrados» ou «tal como deixados» num grupo. Na captura de ecrã acima, o grupo «af1256» utilizará os pontos de teste 1-2, 5-6 para «tal como encontrado» e 3-4 para «tal como deixado». Da mesma forma, «af136» utilizará 1,3,6 para «tal como se encontrou» e 2,4-5 para «tal como se deixou».

Além disso, certifique-se de utilizar um «Tipo de Tolerância de Pipeta» para garantir que a tolerância dupla funcione corretamente.

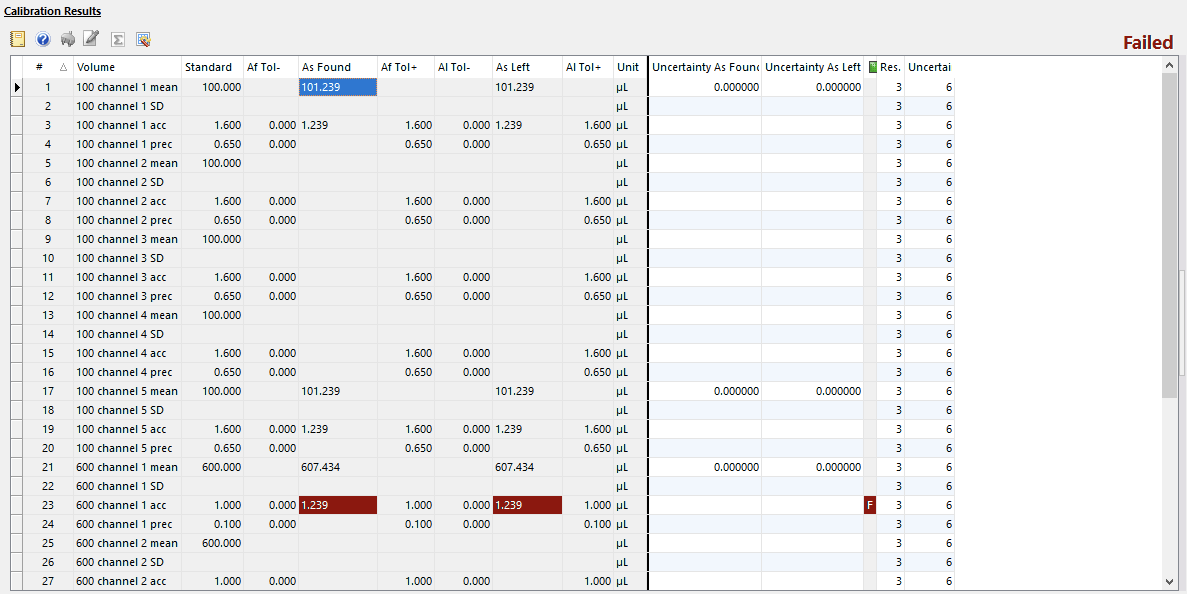

Quando os dados da pipeta estiverem completos, a grelha de resultados será semelhante à que se segue:



Cada ponto de teste predefinido gera 4 pontos de teste por canal. Assim, uma pipeta de 4 canais com 5 pontos de teste terá 4 × 5 × 4 = 80 pontos de teste na calibração resultante.

Os valores «Tal como encontrado/Tal como deixado» são armazenados como 1 (dentro da tolerância) ou 0 (fora da tolerância) para efeitos de determinação do resultado global da calibração.

Os dados ambientais «Tal como encontrados» e «Tal como deixados» são guardados em (AL em vez de AF para «tal como deixados»)

ENV_AF_BP: Pressão barométrica

ENV_AF_BP_TYPE: Unidades de pressão barométrica

ENV_AF_RH: Humidade relativa

ENV_AF_TEMP: Temperatura

ENV_AF_TEMP_TYPE: Unidades de temperatura

AF_EXTRANUM1: Fator Z*Y

AF_EXTRANUM2: Densidade do ar

AF_EXTRANUM3: Expansão cúbica

AF_EXTRANUM4: Fator Y |
