Configuration de la grille de points de test

Les deux premières étapes de la configuration des points de test d'une pipette consistent à régler la grille de configuration et la grille de résultats sur « PIPETTE ». De plus, vous devez sélectionner l'une des options « Pipette » comme type de tolérance.

Étant donné que les pipettes sont caractérisées par une valeur nominale, ainsi que par une exactitude et/ou une précision, la grille des points de test aura un aspect quelque peu atypique.

Selon le type de tolérance sélectionné, les tolérances seront interprétées différemment :

Pipette : il s'agit de l'ancienne tolérance utilisée dans la version 12.1 et les versions antérieures. Elle est traitée comme une valeur en pourcentage de pipette (voir ci-dessous).

Plage en % de la pipette : la justesse et la précision seront exprimées en pourcentage de la valeur nominale maximale pour ce groupe

Valeur en % de la pipette : la justesse et la précision seront exprimées en pourcentage du point de test actuel.

Pipette microL : la précision et l'exactitude seront exprimées en microlitres.

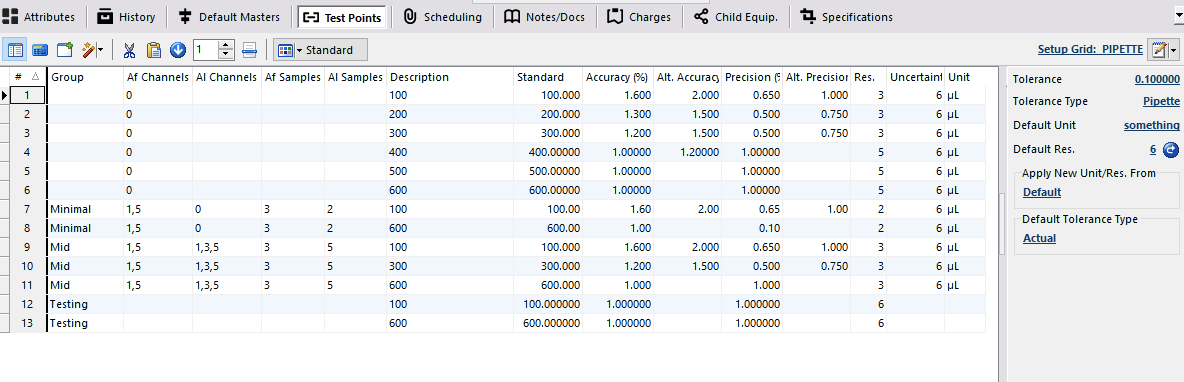

Les colonnes de la grille de points de test sont définies ci-dessous :

Le groupe « Custom 1 » vous permet de disposer de plusieurs ensembles prédéfinis de points de test parmi lesquels vous pouvez choisir lors de l'étalonnage de la pipette.

L'option « Chaînes Af (Personnalisé 2) » vous permet de définir un sous-ensemble des chaînes à tester, telles qu'elles apparaissent par défaut. Cette valeur doit être identique pour tous les éléments d'un groupe donné. Si le champ est laissé vide, tous les canaux seront sélectionnés par défaut. La valeur 0 indique qu'aucune donnée « telle quelle » ne doit être collectée pour ce point de test dans ce groupe.

« Al Channels (Custom 3) » vous permet de définir un sous-ensemble des chaînes à tester, telles qu'elles sont disponibles par défaut. Cette valeur doit être identique pour tous les éléments d'un groupe donné. Si le champ est laissé vide, tous les canaux seront sélectionnés par défaut. La valeur 0 indique qu'aucune donnée « As Left » ne doit être collectée pour ce point de test dans ce groupe.

« Af Samples (Custom 4) » vous permet de définir un sous-ensemble des canaux à tester, tel qu'il est indiqué, mais par défaut. Cette valeur doit être identique pour tous les éléments d'un groupe donné. Si le champ est laissé vide, la valeur sélectionnée dans la configuration de la méthode de pipetage sera utilisée par défaut.

Al Samples (Custom 5) vous permet de sélectionner un sous-ensemble des canaux à tester, tels qu'ils sont détectés, mais par défaut. Cette valeur doit être identique pour tous les éléments d'un groupe donné. Si le champ est laissé vide, la valeur sélectionnée dans la configuration de la méthode de pipetage sera utilisée par défaut.

La description doit bien refléter la gamme.

La valeur de référence doit toujours être exprimée en microlitres.

La précision (Extra Num 1) doit correspondre au pourcentage de précision souhaité (entre 0 et 100 %)

Alt. La précision (Numéro supplémentaire 3) est une valeur facultative destinée à rappeler au technicien une autre valeur de précision. Par exemple, si vous étalonnez des pipettes selon les spécifications du fabricant, en vous référant à la norme ISO 8655 à titre de référence, vous indiquerez la norme ISO 8655 comme « Alt. ». « Précision ».

La précision (Extra Num 2) doit correspondre au pourcentage de précision souhaité (entre 0 et 100 %)

Alt. La précision (Numéro supplémentaire 4) est une valeur facultative destinée à rappeler au technicien une autre précision. Par exemple, si vous étalonnez des pipettes selon les spécifications du fabricant, en vous référant à la norme ISO 8655 à titre de référence, vous indiquerez la norme ISO 8655 comme « Alt. ». « Précision ».

Rés. et la recherche sur l'incertitude devraient être les résolutions souhaitées.

Unité : quelle que soit l'unité indiquée ici, tous les calculs relatifs aux pipettes s'effectuent en microlitres. Utiliser une unité différente risque généralement de semer la confusion.

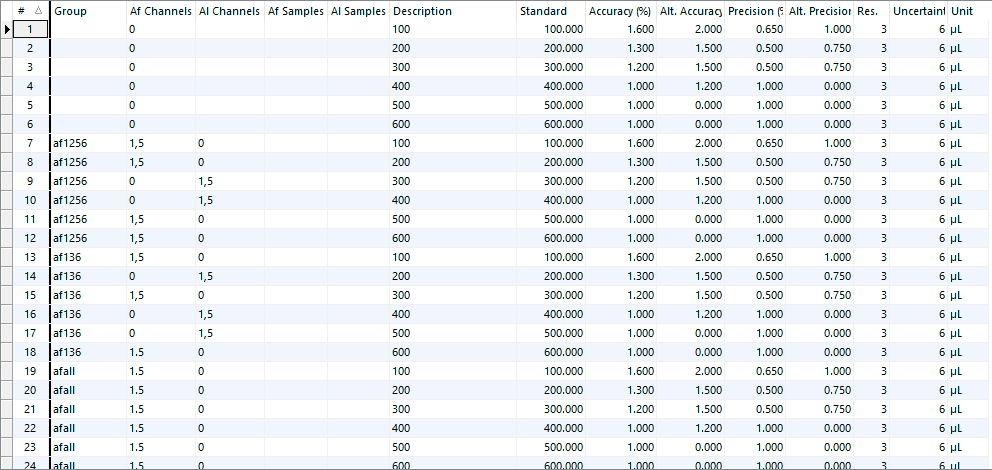

Il faut faire particulièrement attention si vous souhaitez que seuls certains points de test d'un groupe soient conservés « tels quels ». Sur la capture d'écran ci-dessus, le groupe « af1256 » utilisera les points de test 1-2, 5-6 pour la configuration « telle quelle » et 3-4 pour la configuration « telle qu'elle a été laissée ». De même, « af136 » utilisera 1, 3, 6 pour la position initiale, et 2, 4-5 pour la position finale.

Veillez également à utiliser un type de tolérance « Pipette » pour garantir le bon fonctionnement du système de double tolérance.

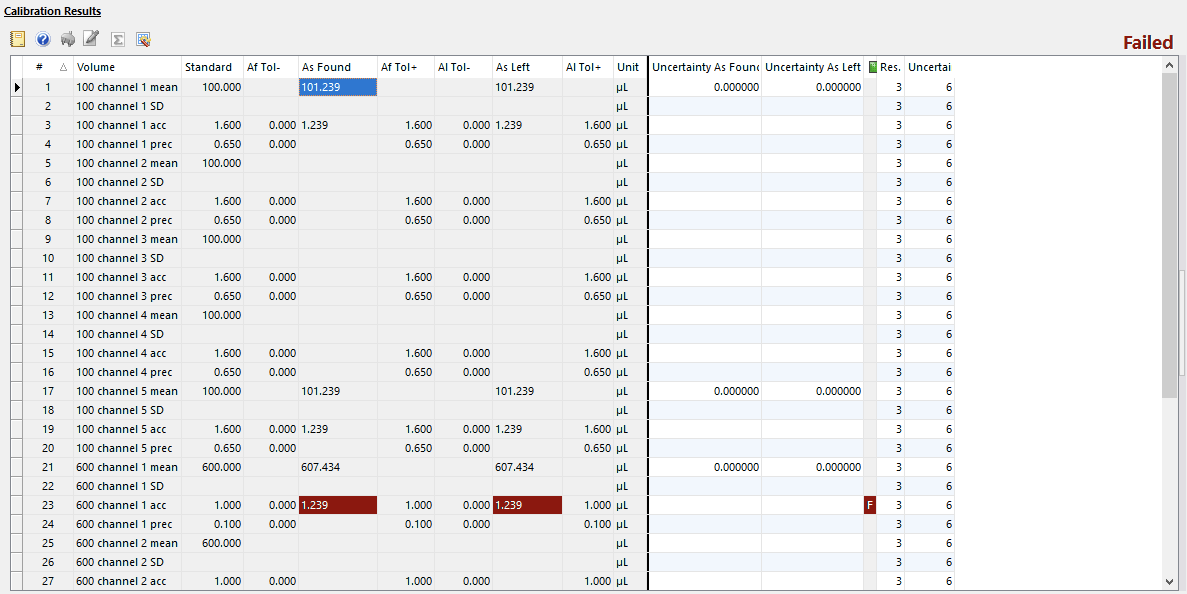

Une fois les données de pipetage saisies, le tableau des résultats ressemblera à celui ci-dessous :



Chaque point de test par défaut génère 4 points de test par canal. Ainsi, une pipette à 4 canaux avec 5 points de test aura 4 × 5 × 4 = 80 points de test dans l'étalonnage obtenu.

Les valeurs « tel quel » et « tel que laissé » sont enregistrées sous la forme d'un 1 (dans les limites de tolérance) ou d'un 0 (hors tolérance) afin de déterminer le résultat global de l'étalonnage.

Les données environnementales « telles que trouvées » et « telles que laissées » sont enregistrées dans (AL au lieu de AF pour « telles que laissées »)

ENV_AF_BP : Pression barométrique

ENV_AF_BP_TYPE : Unités de pression barométrique

ENV_AF_RH : Humidité relative

ENV_AF_TEMP : Température

ENV_AF_TEMP_TYPE : Unités de température

AF_EXTRANUM1 : Facteur Z*Y

AF_EXTRANUM2 : Densité de l'air

AF_EXTRANUM3 : Dilatation cubique

AF_EXTRANUM4 : Facteur Y |
