Configuración de la cuadrícula de puntos de prueba
Los dos primeros pasos para configurar los puntos de prueba de una pipeta consisten en establecer la cuadrícula de configuración y la cuadrícula de resultados en «PIPETTE». Además, debes seleccionar una de las opciones de Pipeta como tipo de tolerancia.
Dado que las pipetas se definen por un valor nominal, junto con una exactitud y/o precisión, la cuadrícula de puntos de prueba tendrá un aspecto un poco atípico.
Dependiendo del tipo de tolerancia seleccionado, las tolerancias se interpretarán de forma diferente:
Pipeta: Se trata de la tolerancia heredada de la versión 12.1 y anteriores. Se trata como un valor porcentual de pipeta (véase más abajo).
Rango porcentual de la pipeta: la exactitud y la precisión se interpretarán como un porcentaje del valor nominal máximo de ese grupo
Valor porcentual de la pipeta: la exactitud y la precisión se interpretarán como un porcentaje del punto de prueba actual.
Pipeta microL: La exactitud y la precisión se interpretarán como el límite en microlitros.

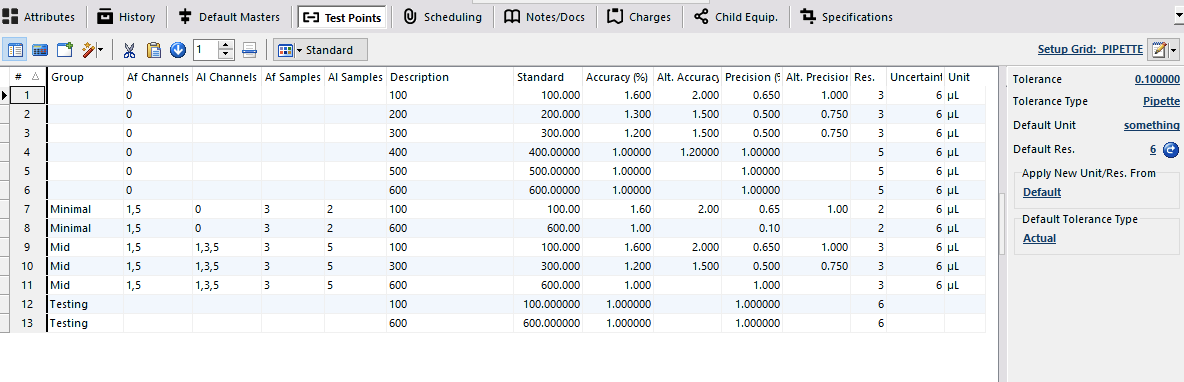

A continuación se definen las columnas de la cuadrícula de puntos de prueba:
El grupo «Custom 1» te permite disponer de varios conjuntos predefinidos de puntos de prueba entre los que puedes elegir al calibrar la pipeta.
«Af Channels (Custom 2)» te permite especificar un subconjunto de los canales en los que se realizarán las pruebas, tal y como se muestran por defecto. Este valor debe ser el mismo para todos los elementos de un grupo determinado. Si se deja en blanco, se aplicará por defecto a todos los canales. El 0 indica que no se deben recopilar datos «tal y como se encontraron» para este punto de prueba en este grupo.
«Al Channels (Custom 3)» te permite especificar un subconjunto de los canales en los que realizar la prueba, tal y como se muestran, pero de forma predeterminada. Este valor debe ser el mismo para todos los elementos de un grupo determinado. Si se deja en blanco, se aplicará por defecto a todos los canales. El 0 indica que no se deben recopilar datos de «Tal y como se dejó» para este punto de prueba en este grupo.
«Muestras Af» (Personalizado 4) te permite especificar un subconjunto de los canales en los que realizar la prueba, tal y como se muestran, pero de forma predeterminada. Este valor debe ser el mismo para todos los elementos de un grupo determinado. Si se deja en blanco, se utilizará por defecto el valor seleccionado en la configuración del método de pipeteo.
Al Samples (Personalizado 5) te permite especificar un subconjunto de los canales en los que realizar la prueba, tal y como se muestran, pero por defecto. Este valor debe ser el mismo para todos los elementos de un grupo determinado. Si se deja en blanco, se utilizará por defecto el valor seleccionado en la configuración del método de pipeteo.
La descripción debe reflejar bien la línea.
El valor de referencia siempre debe expresarse en microlitros.
La precisión (Extra Num 1) debe ser el porcentaje de precisión deseado (entre el 0 % y el 100 %)
Alt. La precisión (Número adicional 3) es un valor opcional que sirve para indicar al técnico una precisión alternativa. Por ejemplo, si calibras las pipetas según las especificaciones del fabricante, con la norma ISO 8655 como referencia, indicarías la especificación ISO 8655 como «Alt.». «Precisión».
La precisión (Extra Num 2) debe ser el porcentaje de precisión deseado (entre el 0 % y el 100 %)
Alt. La precisión (Número adicional 4) es un valor opcional que sirve para indicar al técnico una precisión alternativa. Por ejemplo, si calibras las pipetas según las especificaciones del fabricante, con la norma ISO 8655 como referencia, indicarías la especificación ISO 8655 como «Alt.». «Precisión».
Res. e Investigación sobre la incertidumbre deberían ser las resoluciones deseadas.
Unidad: Independientemente de la unidad que se introduzca aquí, todos los cálculos de la pipeta utilizan microlitros como unidad. Utilizar una unidad diferente suele generar confusión.

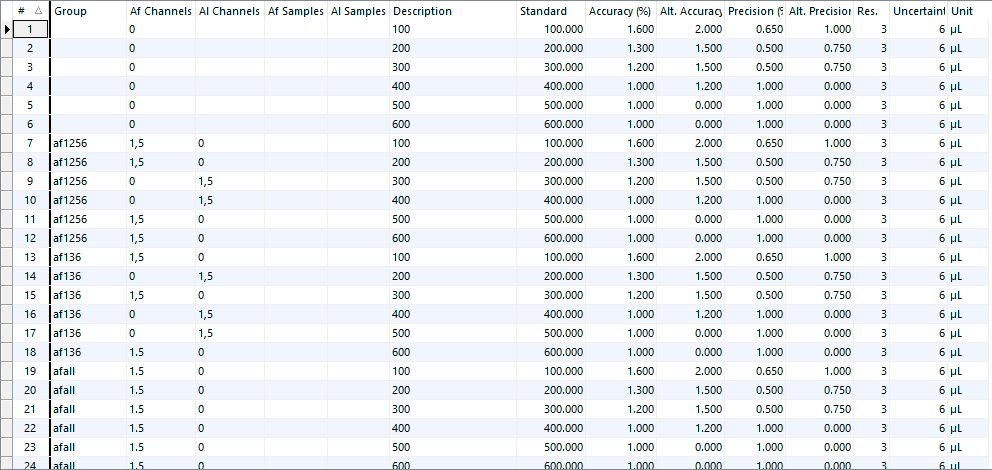

Hay que tener especial cuidado si solo quieres determinados puntos de prueba «tal y como se encontraron» o «tal y como se dejaron» en un grupo. En la captura de pantalla anterior, el grupo «af1256» utilizará los puntos de prueba 1-2 y 5-6 para la configuración «tal y como se encontró», y los puntos 3-4 para la configuración «tal y como se dejó». Del mismo modo, «af136» utilizará 1, 3, 6 para «tal y como se encuentra» y 2, 4-5 para «tal y como se deja».
Además, asegúrate de utilizar un tipo de tolerancia de pipeta para garantizar que el sistema de doble tolerancia funcione correctamente.

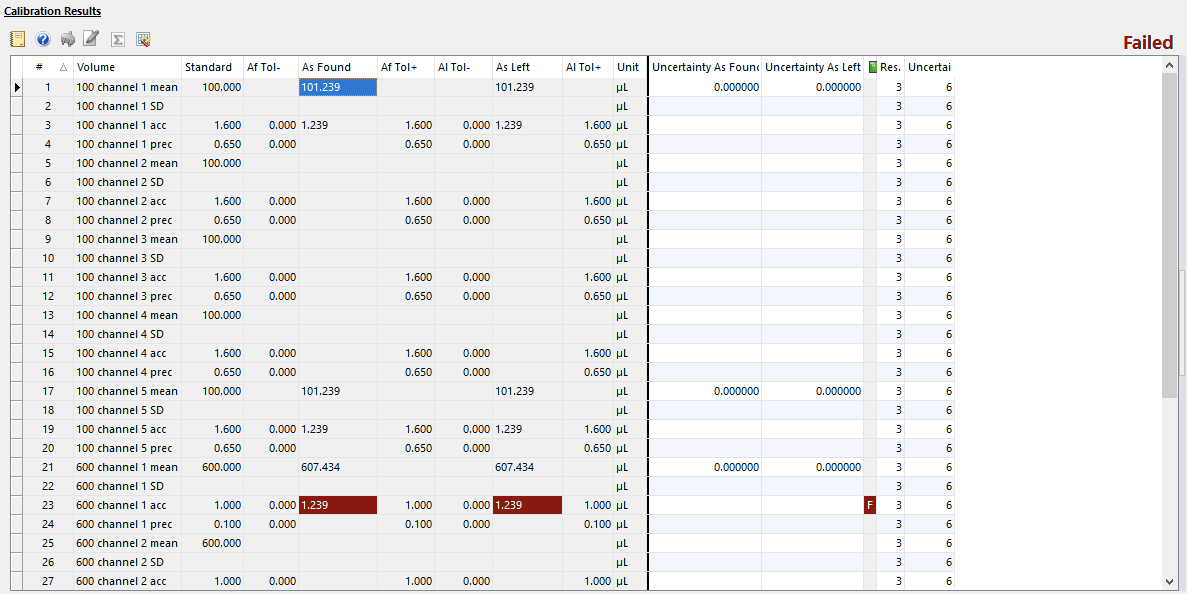

Cuando se hayan introducido todos los datos de la pipeta, la tabla de resultados tendrá un aspecto similar al siguiente:
Cada punto de prueba predeterminado genera 4 puntos de prueba por canal. Por lo tanto, una pipeta de 4 canales con 5 puntos de prueba tendrá 4 × 5 × 4 = 80 puntos de prueba en la calibración resultante.
Los valores «tal y como se encontraron» y «tal y como se dejaron» se almacenan como un 1 (dentro de la tolerancia) o un 0 (fuera de la tolerancia) con el fin de determinar el resultado global de la calibración.
Los datos ambientales «tal y como se encontraron» y «tal y como se dejaron» se guardan en (AL en lugar de AF para «tal y como se dejaron»)
ENV_AF_BP: Presión barométrica
ENV_AF_BP_TYPE: Unidades de presión barométrica
ENV_AF_RH: Humedad relativa
ENV_AF_TEMP: Temperatura
ENV_AF_TEMP_TYPE: Unidades de temperatura
AF_EXTRANUM1: Factor Z*Y
AF_EXTRANUM2: Densidad del aire
AF_EXTRANUM3: Expansión cúbica
AF_EXTRANUM4: Factor Y |
