Puntos de prueba

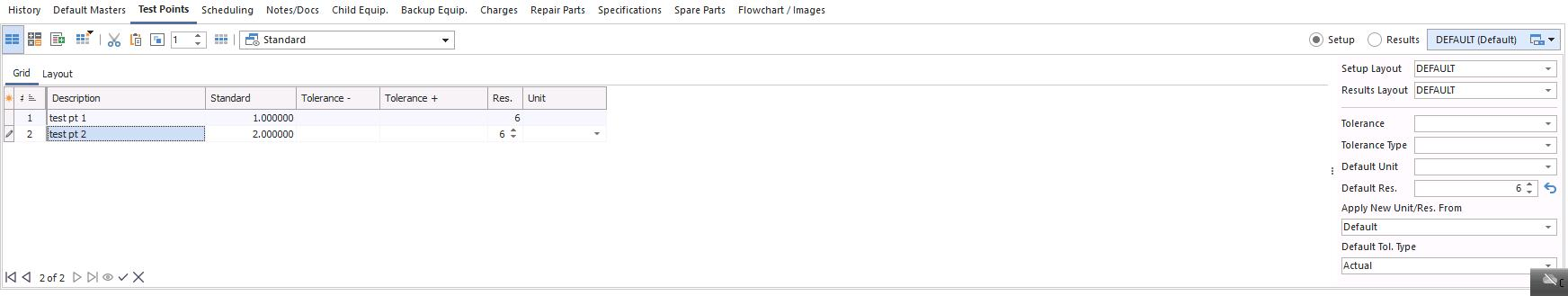

La pestaña «Puntos de prueba» de IndySoft es rápida y fácil de usar. Permite al usuario introducir datos de puntos de prueba ya establecidos o utilizar los datos de resultados de puntos de prueba de IndySoft. Si los datos de los puntos de prueba se encuentran en una hoja de cálculo de Excel, puedes seleccionar el documento y utilizarlo durante el proceso de calibración como resultados de las pruebas. Hay varias formas de utilizar los datos de los puntos de prueba, pero veremos cómo configurar una pantalla básica de resultados de puntos de prueba.
La barra de herramientas de puntos de prueba:
La barra de herramientas de puntos de prueba contiene (de izquierda a derecha) «Alternar tolerancia predeterminada», «Calculadora de tolerancia», «Especificar error», «Asistente de configuración de calibración», «Cortar», «Copiar», «Duplicador de puntos de prueba», «Editar varias filas» y «Tipo de punto de prueba». Para obtener más información sobre estos iconos, consulte el Manual de ayuda del usuario de IndySoft.
Introduzcamos algunos puntos de prueba manualmente...
NOTA: También puedes configurar puntos de prueba introduciendo la información por fila y columna.
Para introducir manualmente los puntos de prueba, haz clic en el icono «Alternar tolerancia predeterminada»

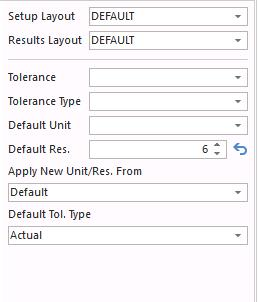

situado en el extremo izquierdo de la barra de herramientas de puntos de prueba; esto abrirá el cuadro de diálogo de tolerancia que se muestra a continuación.
Ahora podemos empezar a configurar los datos:
- Selecciona el tipo de tolerancia: «Asimétrico». Esto te permitirá introducir los valores de tolerancia positiva y negativa de cada punto de prueba.
2. Establece la tolerancia en 0,25 para cada tipo.
3. Establece los milímetros como unidad de medida predeterminada.
4. Establece la resolución predeterminada en 3. La resolución predeterminada es el número de dígitos a la derecha del punto decimal.
5. Guarda la información del punto de prueba.

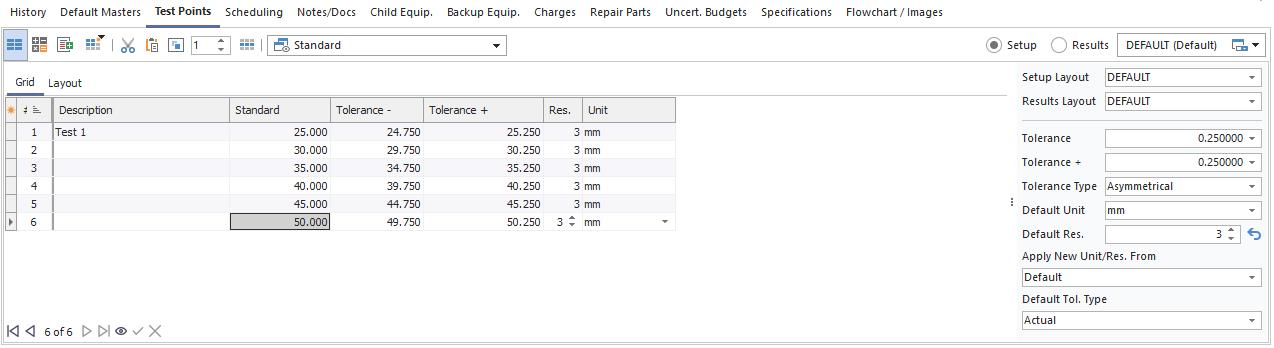

Empieza a introducir la siguiente información en la tabla de puntos de prueba:
Descripción - Prueba 1
Estándar - 25 - flecha hacia abajo
Estándar - 30 - flecha hacia abajo
Estándar - 35 - flecha hacia abajo
Estándar - 40 - flecha hacia abajo
Estándar - 45 - flecha hacia abajo
Estándar - 50 - flecha hacia abajo
Estos valores no reflejan datos reales de los puntos de prueba. Son solo ejemplos para mostrar cómo funcionan las tolerancias positivas y negativas cuando se introducen valores en el campo estándar.
Estos puntos de prueba ya estarán disponibles para su uso durante el evento de calibración. |
