Prüfpunkte

Die Registerkarte „Testpunkte“ von IndySoft ist schnell und einfach zu bedienen. Der Benutzer kann entweder eigene Messpunktdaten eingeben oder die Messpunktdaten von IndySoft verwenden. Wenn sich Ihre Messpunktdaten in einer Excel-Tabelle befinden, können Sie das Dokument auswählen und es während der Kalibrierung als Messergebnisse verwenden. Es gibt verschiedene Möglichkeiten, Testpunktdaten zu nutzen, aber wir werden uns hier mit der Einrichtung eines einfachen Bildschirms für Testpunktergebnisse befassen.

Die Test Point-Symbolleiste:

Die Symbolleiste „Testpunkt“ enthält (von links nach rechts) „Standardtoleranz umschalten“, „Toleranzrechner“, „Fehler festlegen“, „Kalibrierungsassistent“, „Ausschneiden“, „Kopieren“, „Testpunkt duplizieren“, „Mehrere Zeilen bearbeiten“ und „Testpunkttyp“. Weitere Informationen zu diesen Symbolen finden Sie im IndySoft-Benutzerhandbuch.

Geben wir doch mal ein paar Testpunkte manuell ein...

HINWEIS: Sie können Testpunkte auch einrichten, indem Sie die Informationen zeilen- und spaltenweise eingeben.

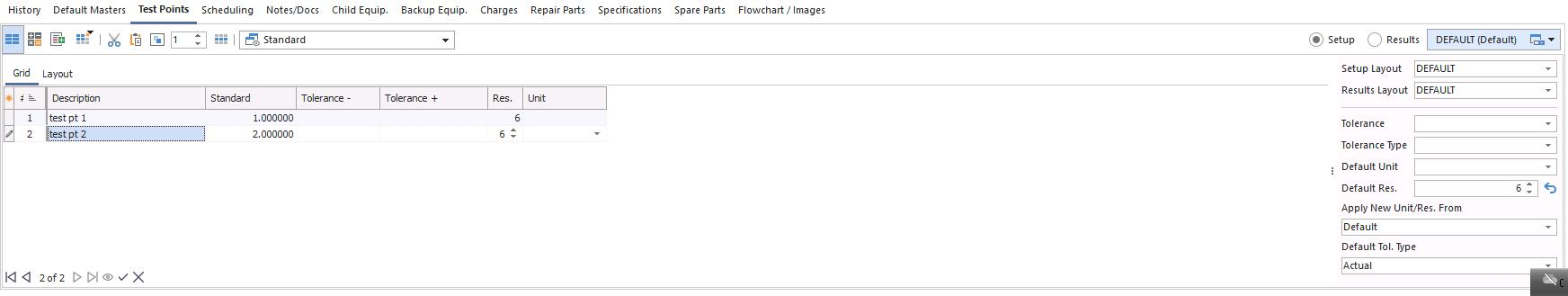

Um Ihre Prüfpunkte manuell einzugeben, klicken Sie auf das Symbol „Standardtoleranz umschalten“ ganz links in der Prüfpunkt-Symbolleiste; dadurch wird das unten abgebildete Toleranz-Dialogfeld geöffnet.

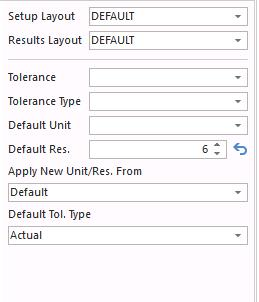

Nun können wir mit der Einrichtung der Daten beginnen:

1. Wählen Sie als Toleranztyp „Asymmetrisch“ aus. Auf diese Weise können Sie die Plus- und Minus-Toleranzwerte für jeden Prüfpunkt eingeben.

   2. Stellen Sie die Toleranz für jeden Typ auf 0,25 ein.

   3. Legen Sie Millimeter als Standardmaßeinheit fest.

   4. Stellen Sie die Standardauflösung auf 3 ein. Die Standardauflösung ist die Anzahl der Stellen rechts vom Dezimalpunkt.

   5. Speichern Sie die Informationen zum Testpunkt.

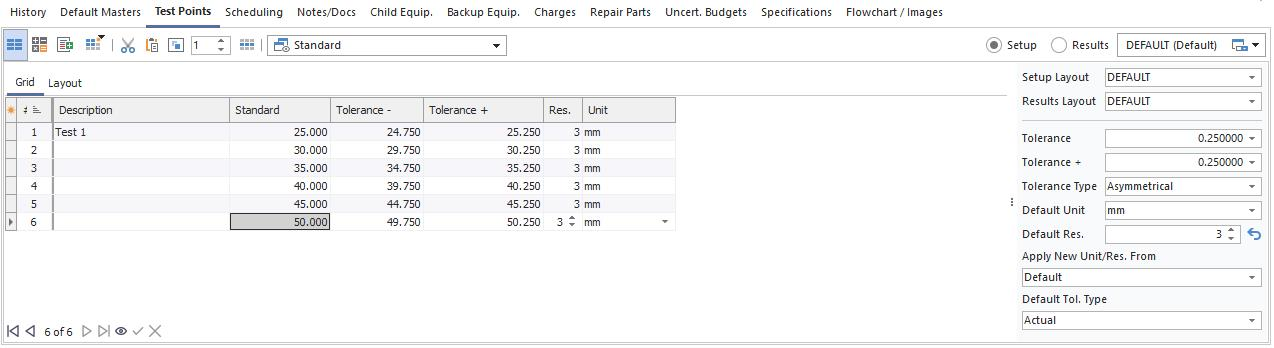

Geben Sie die folgenden Informationen in das Testpunkt-Raster ein:

Beschreibung – Test 1

Standard – 25 – Pfeil nach unten

Standard – 30 – Pfeil nach unten

Standard – 35 – Pfeil nach unten

Standard – 40 – Pfeil nach unten

Standard – 45 – Pfeil nach unten

Standard – 50 – Pfeil nach unten

Diese Werte spiegeln keine tatsächlichen Messdaten wider. Dies sind lediglich Beispiele, um zu veranschaulichen, wie die Plus- und Minustoleranzen funktionieren, wenn Werte in das Standardfeld eingegeben werden.

Diese Testpunkte stehen nun während der Kalibrierungsveranstaltung zur Verfügung. |
