Punti di prova
La scheda "Punti di test" di IndySoft è facile e veloce da usare. Consente all'utente di inserire dati relativi a punti di prova già definiti oppure di utilizzare i dati relativi ai risultati dei punti di prova forniti da IndySoft. Se i dati relativi ai punti di prova sono contenuti in un foglio di calcolo Excel, è possibile selezionare il documento e utilizzarlo durante la procedura di calibrazione come risultati dei test. Esistono diversi modi per utilizzare i dati dei punti di test, ma in questa sede vedremo come configurare una schermata di base con i risultati dei punti di test.

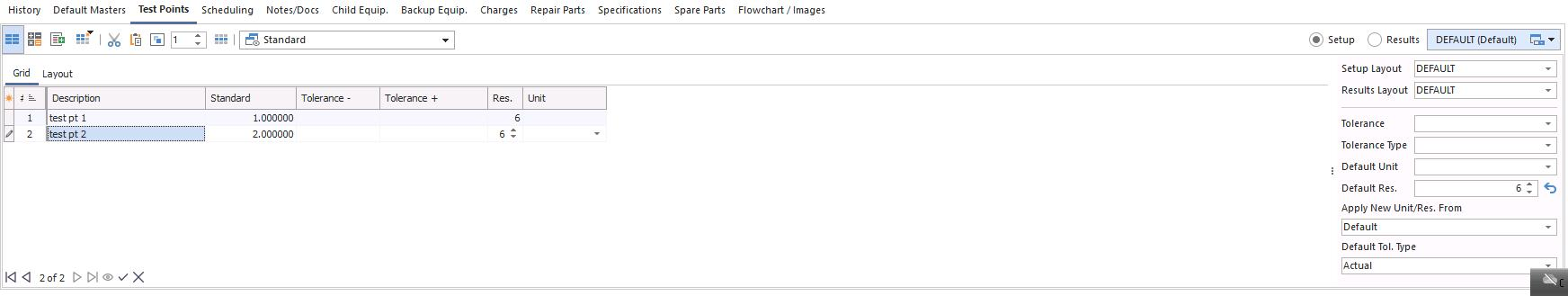

La barra degli strumenti Test Point:
La barra degli strumenti dei punti di prova contiene (da sinistra a destra) "Attiva/disattiva tolleranza predefinita", "Calcolatore di tolleranza", "Specifica errore", "Procedura guidata di configurazione della calibrazione", "Taglia", "Copia", "Duplica punto di prova", "Modifica più righe" e "Tipo di punto di prova". Per ulteriori informazioni su queste icone, consultare il Manuale di aiuto per l'utente di IndySoft.
Inseriamo manualmente alcuni punti di prova...
NOTA: È anche possibile impostare i punti di prova digitando le informazioni per riga e colonna.
Per inserire manualmente i punti di prova, clicca sull'icona "Attiva/Disattiva tolleranza predefinita"

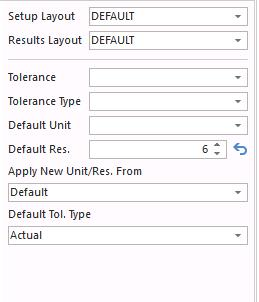

all'estrema sinistra della barra degli strumenti dei punti di prova; si aprirà la finestra di dialogo della tolleranza riportata di seguito.
Ora possiamo iniziare a configurare i dati:
- Seleziona il tipo di tolleranza: «Asimmetrico». In questo modo potrai inserire i valori di tolleranza positiva e negativa per ciascun punto di prova.
2. Imposta la tolleranza a 0,25 per ciascun tipo.
3. Imposta i millimetri come unità di misura predefinita.
4. Imposta la risoluzione predefinita su 3. La risoluzione predefinita è il numero di cifre a destra della virgola decimale.
5. Salva le informazioni relative ai punti di prova.

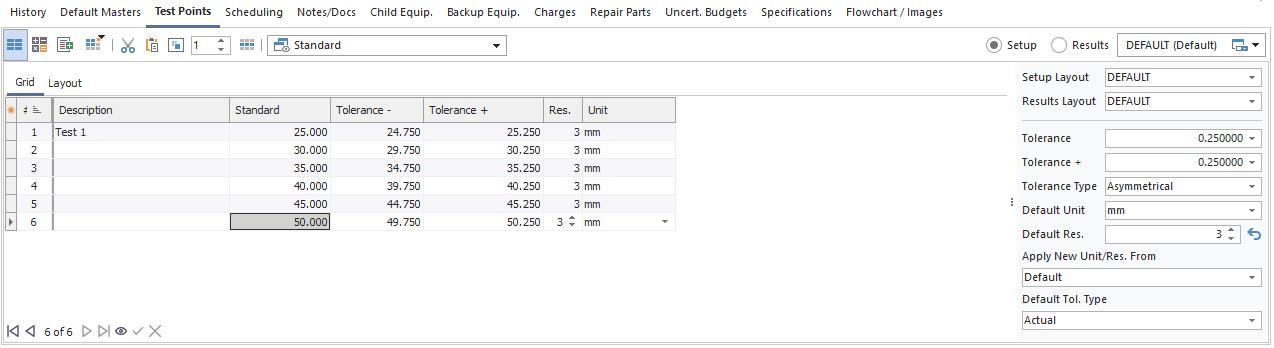

Iniziare a inserire le seguenti informazioni nella griglia dei punti di prova:
Descrizione - Test 1
Standard - 25 - freccia giù
Standard - 30 - freccia giù
Standard - 35 - freccia giù
Standard - 40 - freccia giù
Standard - 45 - freccia giù
Standard - 50 - freccia giù
Questi valori non riflettono i dati reali dei punti di prova. Si tratta semplicemente di esempi volti a illustrare il funzionamento delle tolleranze positive e negative quando si inseriscono valori nel campo standard.
Questi punti di prova saranno ora disponibili per l'uso durante l'evento di calibrazione. |
