Pontos de teste

O separador «Test Points» da IndySoft é rápido e fácil de utilizar. Permite ao utilizador introduzir dados de pontos de teste já definidos ou utilizar os dados de resultados de pontos de teste da IndySoft. Se os dados dos pontos de teste estiverem numa folha de cálculo do Excel, pode selecionar o documento e utilizá-lo durante o processo de calibração como resultados dos testes. Existem várias formas diferentes de utilizar os dados dos pontos de teste, mas vamos ver como configurar um ecrã básico de resultados dos pontos de teste.

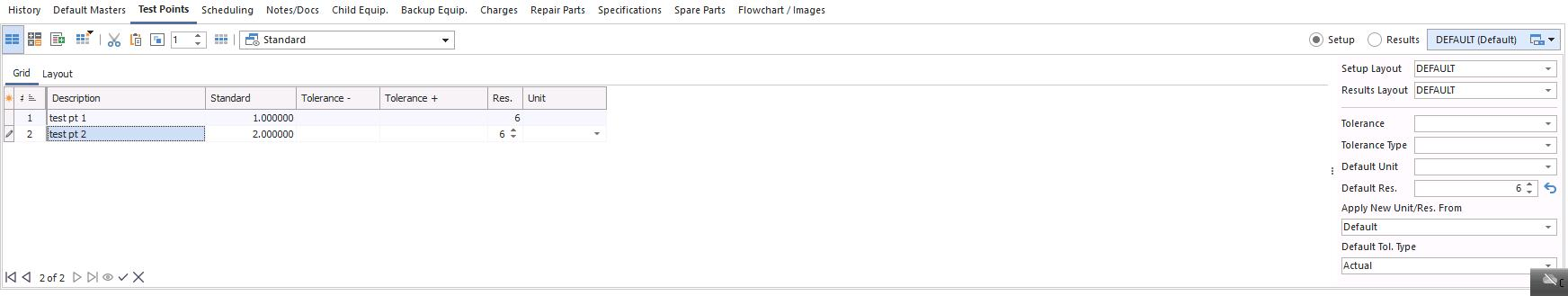

A barra de ferramentas do ponto de teste:

A barra de ferramentas do ponto de teste contém (da esquerda para a direita) «Alternar tolerância predefinida», «Calculadora de tolerância», «Especificar erro», «Assistente de configuração de calibração», «Cortar», «Copiar», «Duplicador de pontos de teste», «Editar várias linhas» e «Tipo de ponto de teste». Para mais informações sobre estes ícones, consulte o Manual de Ajuda do Utilizador da IndySoft.

Vamos introduzir alguns pontos de teste manualmente...

NOTA: Também pode definir pontos de teste digitando as informações por linha e coluna.

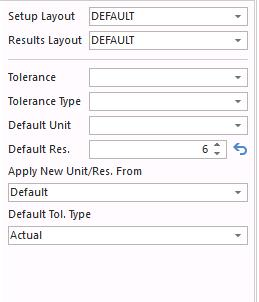

Para introduzir manualmente os seus pontos de teste, clique no ícone «Alternar tolerância predefinida» na extremidade esquerda da barra de ferramentas dos pontos de teste; isto irá abrir a caixa de diálogo de tolerância abaixo.

Agora podemos começar a configurar os dados:

1. Selecione o tipo de tolerância: «Assimétrica». Isto permitirá que introduza os valores de tolerância positiva e negativa de cada ponto de teste.

   2. Defina a tolerância em 0,25 para cada tipo.

   3. Defina os milímetros como a sua unidade de medida padrão.

   4. Defina a resolução padrão para 3. A resolução padrão é o número de dígitos à direita da vírgula decimal.

   5. Guarde as informações do ponto de teste.

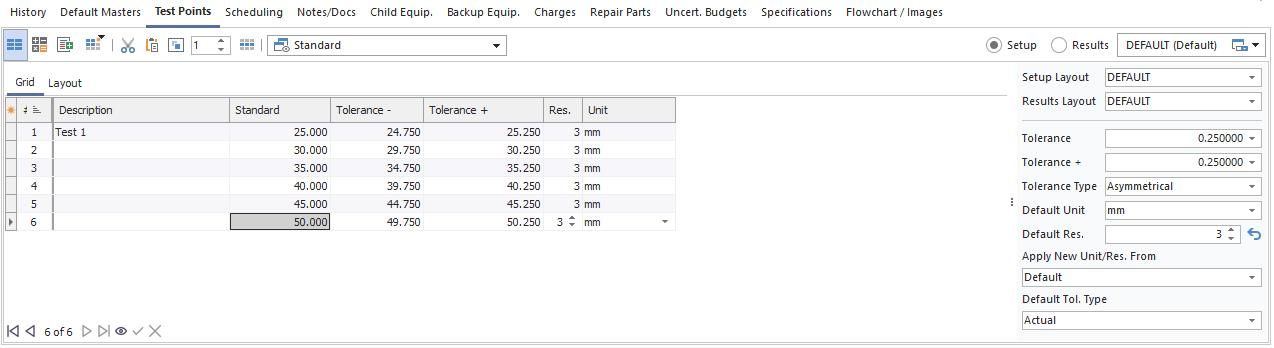

Comece por introduzir as seguintes informações na grelha de pontos de teste:

Descrição - Teste 1

Padrão - 25 - seta para baixo

Padrão - 30 - seta para baixo

Padrão - 35 - seta para baixo

Padrão - 40 - seta para baixo

Padrão - 45 - seta para baixo

Padrão - 50 - seta para baixo

Estes valores não refletem dados reais dos pontos de teste. São apenas exemplos para demonstrar como funcionam as tolerâncias positivas e negativas quando se introduzem valores no campo padrão.

Estes pontos de teste estarão agora disponíveis para utilização durante o Evento de Calibração. |
