Points de test

L'onglet « Points de test » d'IndySoft est rapide et facile à utiliser. Cela permet à l'utilisateur de saisir des données de points de test déjà enregistrées ou d'utiliser les résultats des points de test fournis par IndySoft. Si vos données de points de test se trouvent dans une feuille de calcul Excel, vous pouvez sélectionner ce document et l'utiliser comme résultats de test lors de la séance d'étalonnage. Il existe plusieurs façons d'utiliser les données des points de contrôle, mais nous allons nous intéresser à la configuration d'un écran de résultats de base pour les points de contrôle.

La barre d'outils Test Point :

La barre d'outils « Point de test » contient (de gauche à droite) les boutons « Basculer la tolérance par défaut », « Calculateur de tolérance », « Spécifier l'erreur », « Assistant de configuration de l'étalonnage », « Couper », « Copier », « Dupliquer le point de test », « Modifier plusieurs lignes » et « Type de point de test ». Pour plus d'informations sur ces icônes, consultez le manuel d'aide à l'utilisateur d'IndySoft.

Entrons quelques points de test manuellement...

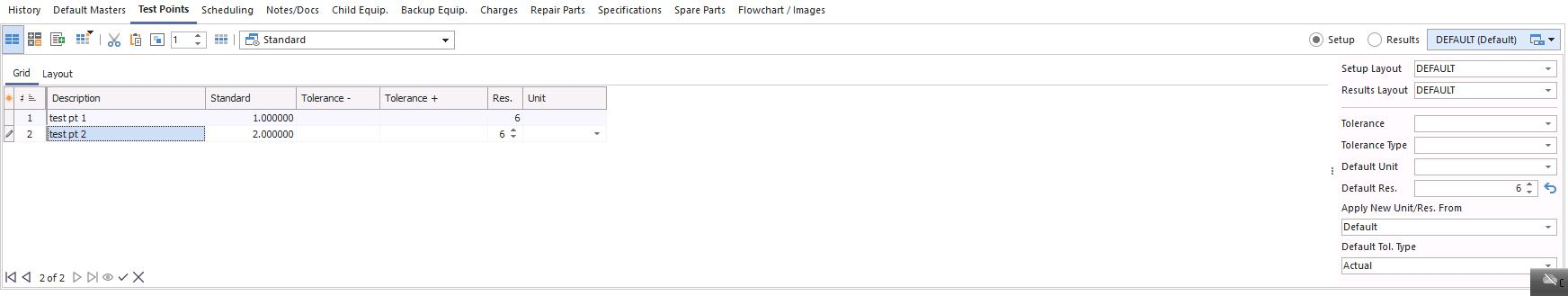

REMARQUE : vous pouvez également définir des points de test en saisissant les informations ligne par ligne et colonne par colonne.

Pour saisir manuellement vos points de test, cliquez sur l'icône « Basculer la tolérance par défaut » située à l'extrême gauche de la barre d'outils des points de test ; cela ouvrira la boîte de dialogue de tolérance ci-dessous.

Nous pouvons maintenant commencer à configurer les données :

1. Sélectionnez le type de tolérance « Asymétrique ». Cela vous permettra de saisir les valeurs de tolérance positive et négative pour chaque point de contrôle.

   2. Réglez votre tolérance à 0,25 pour chaque type.

   3. Définissez les millimètres comme unité de mesure par défaut.

   4. Définissez la résolution par défaut sur 3. La résolution par défaut correspond au nombre de chiffres situés à droite de la virgule décimale.

   5. Enregistrez les informations relatives aux points de test.

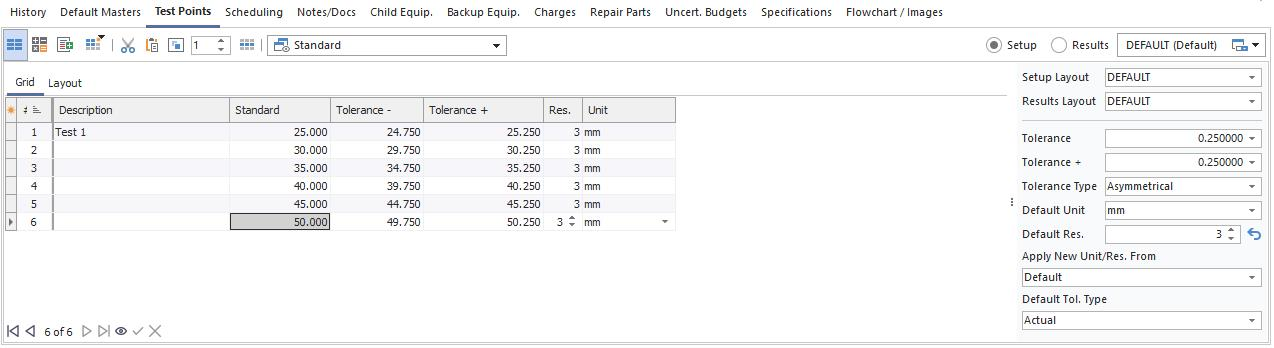

Commencez à saisir les informations suivantes dans la grille des points de test :

Description - Test 1

Standard - 25 - flèche vers le bas

Standard - 30 - flèche vers le bas

Standard - 35 - flèche vers le bas

Standard - 40 - flèche vers le bas

Standard - 45 - flèche vers le bas

Standard - 50 - flèche vers le bas

Ces valeurs ne correspondent pas aux données réelles des points de test. Ce ne sont que des exemples destinés à illustrer le fonctionnement des tolérances positives et négatives lorsque des valeurs sont saisies dans le champ standard.

Ces points de test seront désormais disponibles pendant l'événement de calibrage. |
