Systemeinstellungen – Toleranzformeln

../Storage/indysoft-help-publication/99603578.png

Systemweite Einstellungen...Toleranzformeln

Auf der Registerkarte/im Dialogfeld „Messpunkte“ können verschiedene Toleranzen festgelegt werden, mit denen automatisch „Toleranz –“ und „Toleranz +“ erstellt werden können. Diese Toleranzen können bei Bedarf jederzeit manuell angepasst werden, doch die Verwendung eines voreingestellten Toleranztyps beschleunigt die Eingabe dieser Toleranzen. Sobald der Wert „Standard“ in eine neue Prüfpunktzeile eingegeben wird, werden die verschiedenen Toleranzfelder automatisch berechnet:

../Storage/indysoft-help-publication/hm_clip3248.png

Toleranzfelder – Registerkarte/Dialogfeld „Testpunkt“

Die in diesem Dropdown-Menü verfügbaren Toleranzarten lassen sich über die Registerkarte „Toleranzformeln“ in den systemweiten Einstellungen vollständig anpassen. Es können auch neue Toleranzarten mit eigenen Formeln angelegt werden. Um die Einträge zu bearbeiten, verwenden Sie die Schaltflächen „Hinzufügen“, „Bearbeiten“ und „Löschen“ oberhalb der Tabelle „Toleranzformeln“. Zum Ändern oder Hinzufügen einer Toleranzformel wird folgender Dialog angezeigt:

../Storage/indysoft-help-publication/99603635.png

Toleranzdaten hinzufügen/bearbeiten.

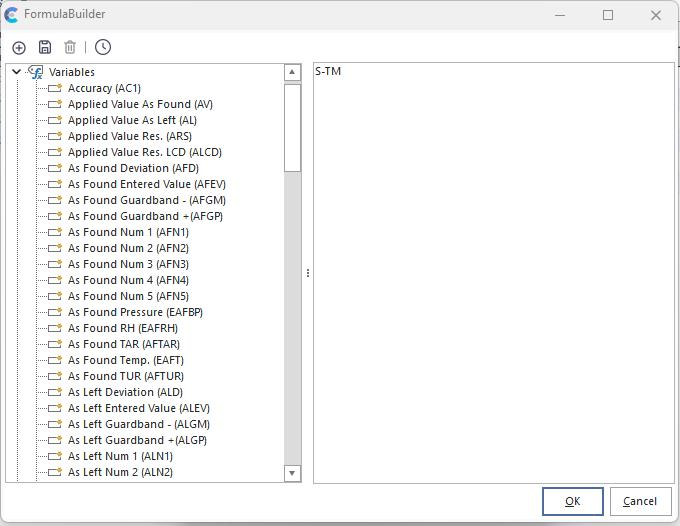

Für alle Felder können über die Schaltfläche „...“ Formeln eingegeben werden: Toleranz minus, Toleranz plus, relative Toleranz. Minus, relativer Toleranzwert Außerdem Display 1, Display 2 und Display 3. Diese Felder entsprechen numerischen Feldern innerhalb von Testpunkten, die über Formeln angepasst werden können. Verwenden Sie die Oberfläche FormulaBuilder, um diese Formeln zu ändern.

Version 13.0.15 || Der FormulaBuilder zeigt nun den Variablennamen in Klammern an



Der FormulaBuilder verwendet Variablen für Testpunktfelder, um eine Formel für den ausgewählten Wert zu erstellen. Je nach Toleranztyp können weitere Angaben hinzugefügt werden:

·Minustoleranz – In dieser Spalte wird die Formel gespeichert, mit der die Minustoleranz für ein Gerät berechnet wird. Jede Formel kann auf zahlreiche Variablen verweisen, die mit der Anlage und dem aktuellen Messpunkt in Verbindung stehen. Neben den Standardrechenarten wie Addition, Subtraktion, Multiplikation und Division stehen Ihnen auch zahlreiche erweiterte Funktionen zur Verfügung. Um eine Liste aller Variablen anzuzeigen, auf die Sie Zugriff haben, klicken Sie auf die Schaltfläche im Feld „Toleranz minus“, um den FormulaBuilder zu öffnen. Mit FormulaBuilder lässt sich ganz einfach eine Formel für die Toleranzabzugssumme erstellen.

·Toleranz Plus – In dieser Spalte wird die Formel gespeichert, mit der die Plus-Toleranz für ein Gerät berechnet wird. Jede Formel kann auf zahlreiche Variablen verweisen, die mit der Anlage und dem aktuellen Messpunkt in Verbindung stehen. Neben den Standardrechenarten wie Addition, Subtraktion, Multiplikation und Division stehen Ihnen auch zahlreiche erweiterte Funktionen zur Verfügung. Um eine Liste aller Variablen anzuzeigen, auf die Sie Zugriff haben, klicken Sie auf die Schaltfläche im Feld „Toleranz minus“, um den FormulaBuilder zu öffnen. Mit FormulaBuilder lässt sich ganz einfach eine Toleranz-Plus-Formel erstellen.

·Asym. Tol – In dieser Spalte wird angegeben, ob es sich um eine „asymmetrische“ Toleranz handelt, d. h. ob für das Gerät unterschiedliche Plus- und Minustoleranzen gelten.

·Relative Toleranz (Minus) – Wenn eine Zeile auf einer „relativen“ Toleranz basiert, wird diese Formel für die Minustoleranz verwendet.

·Relative Toleranz Plus – Wenn eine Zeile auf einer „relativen“ Toleranz basiert, wird diese Formel für die Plus-Toleranz verwendet.

·Anzeige 1–3 Res. / Nachgestelltes Zeichen – Auflösung, die für das Anzeigefeld verwendet werden soll, sowie ein optionales nachgestelltes Zeichen, das hinzugefügt werden soll

·Anzeige 1–3 ignorieren, wenn leer – diese Anzeigeformeln können übersprungen werden, wenn bestimmte Werte unter „Wie gefunden“/„Wie hinterlassen“ nicht ausgefüllt sind

·Ergebnistyp – wählen Sie entweder „Standard“ oder „Doppelte Toleranz“. Bei einem „Dual-Toleranz“-Szenario werden die Testpunktfelder „Extra Nummer 3“ und „Extra Nummer 5“ als sekundäre Toleranz +/- verwendet. Der Wert „As Found“ würde also mit den Feldern „Tolerance -“ und „Tolerance +“ abgeglichen, und der Wert „Final“ würde mit den Feldern „Extra Number 3“ und „Extra Number 5“ abgeglichen. (Diese Feldbeschriftungen würden auf der Ebene des Testpunktgitters wahrscheinlich angepasst werden, um sie intuitiver zu gestalten).
Standardformeln
IndySoft wird standardmäßig mit mehreren Standardtoleranzen ausgeliefert. Im Folgenden finden Sie eine Erläuterung zu jedem einzelnen Punkt. WICHTIG: Sie können jederzeit Formeln hinzufügen, bearbeiten oder entfernen; nachdem Sie jedoch eine Toleranz geändert haben, müssen Sie IndySoft beenden und neu starten, damit die Änderungen wirksam werden.

Bilaterale Toleranz „

“ Plus = S + ( T / 2 )

Toleranz „ “ Minus = S - ( T / 2 )

Relative Toleranz „Relative Based“ Plus = T / 2

Relative Toleranz „Relative Based“ Minus = T / 2

Bei der „bilateralen“ Methode wird die Hälfte der Toleranz zum Standardwert addiert, um die Toleranz Plus zu berechnen. Die Hälfte der Toleranz wird vom Standardwert abgezogen, um die Toleranz-Minus-Wert zu berechnen.

Bi in Originalgröße.

Toleranz Plus = S + (F * ((T / 100) / 2))

Toleranz Minus = S - (F * ((T / 100) / 2))

Relative Toleranz Plus = (F * ((T / 100) / 2))

Relative Toleranz Minus = (F * ((T / 100) / 2))

Bei der Berechnung von Toleranz Plus wandelt „Full Scale Bi.“ die Toleranz in einen Prozentsatz um (durch 100 geteilt), halbiert diesen Wert, multipliziert das Ergebnis mit dem Vollskalenwert und addiert dies dann zum Standardwert. Bei der Berechnung von „Toleranz minus“ wandelt „Full Scale Bi.“ die Toleranz in einen Prozentsatz um (durch 100 geteilt), halbiert diesen Wert, multipliziert das Ergebnis mit dem Vollausschlagwert und zieht diesen dann vom Standardwert ab.

Vollskala Min.

Toleranz Plus = S

Toleranz Minus = S - (F * (T / 100))

Relative Toleranz Plus = 0

Relative Toleranz Minus = (F * (T / 100))

Die Toleranz Plus für „Full Scale Min.“ entspricht dem Standard. Um die Toleranz-Minus-Werte zu berechnen, wird bei „Full Scale Min.“ die Toleranz in einen Prozentsatz umgerechnet (durch 100 geteilt), das Ergebnis mit dem Vollausschlagwert multipliziert und anschließend vom Standardwert abgezogen.

Vollausschlag plus

-Toleranz plus = S + ( F * ( T / 100 ) )

Toleranz Minus = S

Relative Toleranz Plus = (F*(T/100)))

Relative Toleranz Minus = 0

Zur Berechnung der Toleranz Plus wandelt „Vollskala Plus“ die Toleranz in einen Prozentsatz um (durch 100 geteilt), multipliziert das Ergebnis mit dem Vollskalenwert und addiert dies dann zum Standard. Die Toleranz-Minus-Größe für „Full Scale Plus“ entspricht dem Standard.

Minus-

-Toleranz Plus = S

-Toleranz Minus = S - T

Relative Toleranz Plus = 0

Relative Toleranz Minus = T

Die Toleranz Plus für „Minus“ entspricht dem Standard. Der Toleranz-Minuswert für „Minus“ entspricht der Toleranz, die vom Standardwert abgezogen wird.

Plus

Toleranz Plus = S + T

Toleranz Minus = S

Relative Toleranz Plus = T

Relative Toleranz Minus = 0

Die Toleranz Plus für „Plus“ entspricht der Toleranz, die zur Norm hinzugefügt wird. Die Toleranz-Minus-Größe für „Plus“ entspricht der Standardgröße.

Asymmetrisch

Toleranz Plus = S + TP

Toleranz Minus = S - TM

Relativbasierte Toleranz Plus = TP

Relativbasierte Toleranz Minus = TM

Die Toleranz Plus für „Asymmetrisch“ entspricht der Standardtoleranz zuzüglich der asymmetrischen Toleranz Plus. Die Toleranz-Minus-Maß für „asymmetrisch“ entspricht der Standard-Maß abzüglich der Toleranz-Minus-Maß für „asymmetrisch“. |
