Préférences système...Formules de tolérance

L'onglet/la boîte de dialogue « Points de test » permet de définir différentes tolérances qui peuvent être utilisées pour créer automatiquement des « Tolérance - » et « Tolérance + ». Ces tolérances peuvent toujours être ajustées manuellement si nécessaire, mais l'utilisation d'un type de tolérance par défaut accélère leur saisie. Lorsque la valeur « Standard » est saisie dans une nouvelle ligne de point de test, les différents champs de tolérance sont automatiquement calculés :

../Storage/indysoft-help-publication/hm_clip3248.png

Champs de tolérance - Onglet/Boîte de dialogue « Point de test »

Les types de tolérance disponibles dans ce menu déroulant peuvent être entièrement personnalisés à l'aide de l'onglet « Formules de tolérance » dans les préférences système. Il est également possible de créer de nouveaux types de tolérance avec leurs propres formules. Pour modifier les éléments, utilisez les boutons Ajouter/Modifier/Supprimer situés au-dessus du tableau « Formules de tolérance ». Pour modifier ou ajouter une formule de tolérance, la boîte de dialogue suivante s'affiche :

../Storage/indysoft-help-publication/99603635.png

Ajouter/modifier les informations de tolérance.

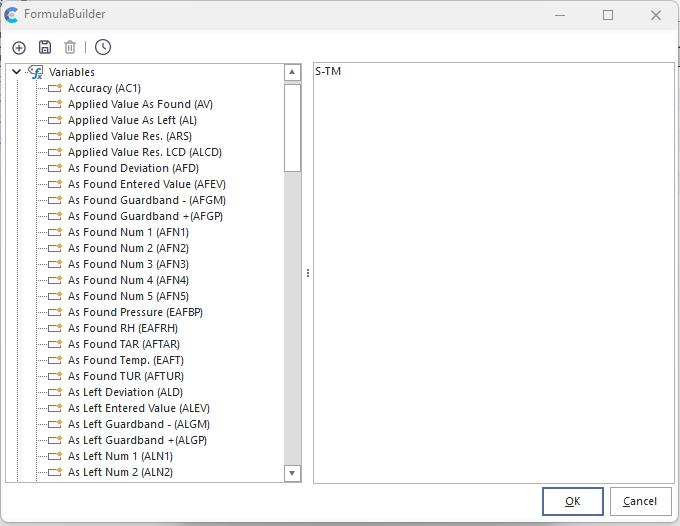

Des formules peuvent être saisies dans tous les champs à l'aide du bouton « ... » : Tolérance négative, Tolérance positive, Tolérance relative. Moins, tolérance relative. Ainsi que l'écran 1, l'écran 2 et l'écran 3. Ces champs correspondent à des champs numériques au sein des points de test qui peuvent être modifiés à l'aide de formules. Utilisez l'interface FormulaBuilder pour modifier ces formules.

Version 13.0.15 || FormulaBuilder affiche désormais le nom de la variable entre parenthèses



FormulaBuilder utilise des variables pour les champs de points de test afin de créer une formule pour la valeur sélectionnée. D'autres détails peuvent être ajoutés pour chaque type de tolérance :

·Tolérance négative - Cette colonne sert à enregistrer la formule utilisée pour calculer la tolérance négative d'un équipement. Chaque formule peut faire référence à de nombreuses variables associées à l'équipement et au point de test actuel. Outre les opérations de base telles que l'addition, la soustraction, la multiplication et la division, vous avez également la possibilité d'utiliser de nombreuses fonctions avancées. Pour afficher la liste de toutes les variables auxquelles vous avez accès, cliquez sur le bouton situé dans le champ « Tolérance moins » afin d'ouvrir la fenêtre FormulaBuilder. FormulaBuilder permet de créer facilement une formule de tolérance négative.

·Tolérance positive - Cette colonne sert à enregistrer la formule utilisée pour calculer la tolérance positive d'un équipement. Chaque formule peut faire référence à de nombreuses variables associées à l'équipement et au point de test actuel. Outre les opérations de base telles que l'addition, la soustraction, la multiplication et la division, vous avez également la possibilité d'utiliser de nombreuses fonctions avancées. Pour afficher la liste de toutes les variables auxquelles vous avez accès, cliquez sur le bouton situé dans le champ « Tolérance moins » afin d'ouvrir la fenêtre FormulaBuilder. FormulaBuilder permet de créer facilement une formule de tolérance positive.

·Asym. Tol - cette colonne sert à indiquer si un type de tolérance est « asymétrique », ce qui signifie que l'équipement présente des tolérances positives et négatives différentes.

·Tolérance négative relative - Si une ligne repose sur une tolérance « relative », cette formule est utilisée pour la tolérance négative.

·Tolérance relative positive - Si une ligne repose sur une tolérance « relative », cette formule est alors utilisée pour la tolérance positive.

·Afficher 1 à 3 résultats. / Caractère de fin - Résolution à utiliser pour le champ d'affichage, et caractère de fin facultatif à ajouter

·Ignorer les champs d'affichage 1 à 3 s'ils sont vides - ces formules d'affichage peuvent être ignorées si certaines valeurs « As Found »/« As Left » ne sont pas renseignées

·Type de résultat - sélectionnez « Standard » ou « Double tolérance ». Dans le cas d'un scénario de « double tolérance », les champs « Extra Number 3 » et « Extra Number 5 » des points de test sont utilisés comme tolérance secondaire (+/-). La valeur « telle quelle » serait donc comparée aux champs « Tolérance - » et « Tolérance + », tandis que la valeur « finale » serait comparée aux champs « Nombre supplémentaire 3 » et « Nombre supplémentaire 5 ». (Ces légendes de champs seraient probablement modifiées au niveau de la grille des points de test afin de les rendre plus intuitives).
Formules par défaut
À sa livraison, IndySoft est fourni avec plusieurs tolérances par défaut. Voici une explication de chacun d'entre eux. IMPORTANT : N'hésitez pas à ajouter, modifier ou supprimer des formules à tout moment ; toutefois, après avoir modifié une tolérance, vous devrez quitter IndySoft et le redémarrer pour que les modifications soient prises en compte.

Tolérance « bilatérale » (

) positive = S + ( T / 2 )

Tolérance « bilatérale » ( ) négative = S - ( T / 2 )

Tolérance relative positive = T / 2

Tolérance relative négative = T / 2

La tolérance « bilatérale » ajoute la moitié de la tolérance à la cote de base pour calculer la tolérance positive. On soustrait la moitié de la tolérance de la valeur standard pour calculer la tolérance inférieure.

Bi à grande échelle.

Tolérance Plus = S + ( F * (( T / 100) / 2) )

Tolérance Moins = S - ( F * ( ( T / 100 ) / 2 ) )

Tolérance Plus relative = (F*((T/100)/2)))

Tolérance Moins relative = (F*((T/100)/2)))

Lors de la formulation de la tolérance positive, « Full Scale Bi. » convertit la tolérance en pourcentage (en la divisant par 100), divise cette valeur par deux, multiplie le résultat par la valeur pleine échelle, puis ajoute ce résultat à la valeur standard. Lors du calcul de la tolérance négative, la fonction « Full Scale Bi. » convertit la tolérance en pourcentage (en la divisant par 100), divise cette valeur par deux, multiplie le résultat par la valeur pleine échelle, puis soustrait ce résultat de la valeur de référence.

Échelle réelle Min.

Tolérance positive = S

Tolérance négative = S - (F * (T / 100))

Tolérance positive relative = 0

Tolérance négative relative = (F * (T / 100))

La tolérance positive pour la « valeur minimale à pleine échelle » est égale à la valeur standard. Pour calculer la tolérance minimale, la fonction « Full Scale Min. » convertit la tolérance en pourcentage (en la divisant par 100), multiplie le résultat par la valeur pleine échelle, puis soustrait ce résultat de la valeur de référence.

Échelle complète plus

Tolérance plus = S + ( F * ( T / 100 ) )

Tolérance moins = S

Tolérance relative plus = (F*(T/100)))

Tolérance relative moins = 0

Pour calculer la tolérance plus, « pleine échelle plus » convertit la tolérance en pourcentage (en la divisant par 100), puis multiplie le résultat par la valeur de la pleine échelle, et ajoute ce résultat à la norme. La tolérance négative pour « Full Scale Plus » correspond à la valeur standard.

Tolérance positive « moins »

= S

Tolérance négative « moins » = S - T

Tolérance relative positive = 0

Tolérance relative négative = T

La tolérance positive pour la valeur « moins » correspond à la norme. La tolérance « moins » correspond à la tolérance soustraite de la valeur standard.

Plus

Tolérance positive = S + T

Tolérance négative = S

Tolérance relative positive = T

Tolérance relative négative = 0

La tolérance positive pour « Plus » correspond à la tolérance ajoutée à la cote de base. La tolérance négative pour « Plus » correspond à la valeur standard.

Tolérance « Asymétrique » (

) Plus = S + TP

Tolérance « Asymétrique » ( ) Moins = S - TM

Tolérance relative « Asymétrique » ( ) Plus = TP

Tolérance relative « Asymétrique » ( ) Moins = TM

La tolérance « Asymétrique » Plus correspond à la tolérance standard plus la tolérance « Asymétrique » Plus. La tolérance négative pour « asymétrique » correspond à la tolérance standard moins la tolérance négative asymétrique. |
