Preferencias generales del sistema...Fórmulas de tolerancia

La pestaña o ventana de diálogo «Puntos de prueba» permite establecer diversas tolerancias que se pueden utilizar para crear automáticamente «Tolerancia -» y «Tolerancia +». Estas tolerancias siempre se pueden ajustar manualmente si se desea, pero el uso de un tipo de tolerancia predeterminado agiliza su introducción. Al introducir el valor «Estándar» en una nueva línea de punto de prueba, los distintos campos de tolerancia se calculan automáticamente:

../Storage/indysoft-help-publication/hm_clip3248.png

Campos de tolerancia - Pestaña/Cuadro de diálogo «Punto de prueba»

Los tipos de tolerancia disponibles en este menú desplegable se pueden personalizar por completo mediante la pestaña «Fórmulas de tolerancia» en las preferencias generales del sistema. También se pueden crear nuevos tipos de tolerancia con sus propias fórmulas. Para modificar los elementos, utiliza los botones «Añadir», «Editar» y «Eliminar» situados encima de la tabla «Fórmulas de tolerancia». Para modificar o añadir una fórmula de tolerancia, aparece el siguiente cuadro de diálogo:

../Storage/indysoft-help-publication/99603635.png

Añadir/editar información sobre tolerancias.

Se pueden introducir fórmulas en todos los campos mediante el botón «...»: Tolerancia negativa, Tolerancia positiva, Tolerancia relativa. Menos, tolerancia relativa. Además, Pantalla 1, Pantalla 2 y Pantalla 3. Estos campos corresponden a campos numéricos dentro de los puntos de prueba que se pueden ajustar mediante fórmulas. Utiliza la interfaz FormulaBuilder para modificar estas fórmulas.

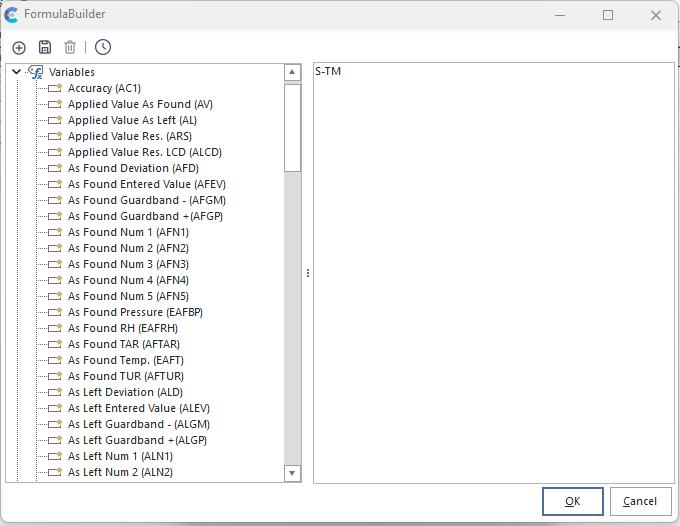

Versión 13.0.15 || FormulaBuilder ahora muestra el nombre de la variable entre paréntesis



FormulaBuilder utiliza variables para los campos de puntos de prueba con el fin de crear una fórmula para el valor seleccionado. Se pueden añadir otros detalles según el tipo de tolerancia:

·Tolerancia negativa: esta columna se utiliza para almacenar la fórmula empleada para calcular la tolerancia negativa de un equipo. Cada fórmula puede hacer referencia a numerosas variables relacionadas con el equipo y el punto de prueba actual. Además de las operaciones básicas, como la suma, la resta, la multiplicación y la división, también tienes la opción de utilizar muchas funciones avanzadas. Para ver una lista de todas las variables a las que tienes acceso, pulsa el botón del campo «tolerancia menos» para abrir la ventana emergente de FormulaBuilder. FormulaBuilder permite crear fácilmente una fórmula de tolerancia negativa.

·Tolerancia positiva: esta columna se utiliza para almacenar la fórmula empleada para calcular la tolerancia positiva de un equipo. Cada fórmula puede hacer referencia a numerosas variables relacionadas con el equipo y el punto de prueba actual. Además de las operaciones básicas, como la suma, la resta, la multiplicación y la división, también tienes la opción de utilizar muchas funciones avanzadas. Para ver una lista de todas las variables a las que tienes acceso, pulsa el botón del campo «tolerancia menos» para abrir la ventana emergente de FormulaBuilder. FormulaBuilder permite crear fácilmente una fórmula de tolerancia positiva.

·Asimétrico. Tol: esta columna se utiliza para indicar si un tipo de tolerancia es «asimétrico», lo que significa que el equipo tiene tolerancias positivas y negativas diferentes.

·Tolerancia negativa basada en la tolerancia relativa: si una fila se basa en una tolerancia «relativa», se utiliza esta fórmula para la tolerancia negativa.

·Tolerancia positiva relativa: si una fila se basa en una tolerancia «relativa», se utiliza esta fórmula para la tolerancia positiva.

·Mostrar 1-3 resultados. / Carácter final: resolución que debe utilizarse para el campo de visualización y carácter final opcional que debe añadirse

·Ignorar visualización 1-3 si está en blanco: estas fórmulas de visualización pueden omitirse si determinados valores de «Tal y como se encontró» o «Tal y como se dejó» están vacíos

·Tipo de resultado: seleccione «Estándar» o «Tolerancia dual». En un escenario de «tolerancia doble», los campos de puntos de prueba «Número adicional 3» y «Número adicional 5» se utilizan como tolerancia secundaria +/-. Así pues, el valor «Tal y como se encontró» se compararía con los campos «Tolerancia -» y «Tolerancia +», y el valor «Final» se compararía con los campos «Número adicional 3» y «Número adicional 5». (Es probable que estos títulos de los campos se modifiquen en la cuadrícula de puntos de prueba para que resulten más intuitivos).
Fórmulas predeterminadas
: IndySoft incluye varias tolerancias predeterminadas en su versión de serie. A continuación se ofrece una explicación de cada uno de ellos. IMPORTANTE: No dude en añadir, editar o eliminar fórmulas en cualquier momento; sin embargo, tras modificar una tolerancia, deberá salir de IndySoft y reiniciarlo para que se apliquen los cambios.

Tolerancia «

» bilateral más = S + (T/2)

Tolerancia « » menos = S - (T/2)

Tolerancia relativa más = T/2

Tolerancia relativa menos = T/2

« » añade la mitad de la tolerancia a la norma para calcular la tolerancia más. Se resta la mitad de la tolerancia del valor estándar para calcular la tolerancia mínima.

Bi a escala real.

Tolerancia más = S + (F * ((T / 100) / 2))

Tolerancia Menos = S - (F * ((T / 100) / 2))

Tolerancia Plus basada en el valor relativo = (F * ((T / 100) / 2))

Tolerancia Menos basada en el valor relativo = (F * ((T / 100) / 2))

Al formular la Tolerancia Plus, «Full Scale Bi.» convierte la Tolerancia en un porcentaje (dividiendo por 100), divide este valor por la mitad, multiplica el resultado por el valor de la escala completa y, a continuación, lo suma al Estándar. Al calcular la tolerancia negativa, «Full Scale Bi.» convierte la tolerancia en un porcentaje (dividiéndola entre 100), divide este valor por la mitad, multiplica el resultado por el valor de fondo de escala y, a continuación, lo resta del valor estándar.

Escala completa mín.

Tolerancia positiva = S

Tolerancia negativa = S - (F * (T / 100))

Tolerancia positiva relativa = 0

Tolerancia negativa relativa = (F * (T / 100))

La tolerancia positiva para «Mínimo de escala completa» es igual al valor estándar. Para calcular la tolerancia mínima, «Mín. de fondo de escala» convierte la tolerancia en un porcentaje (dividiéndola entre 100), multiplica el resultado por el valor de fondo de escala y, a continuación, lo resta del valor estándar.

Escala completa más

Tolerancia más = S + ( F * ( T / 100 ) )

Tolerancia menos = S

Tolerancia relativa más = (F*(T/100)))

Tolerancia relativa menos = 0

Para calcular la tolerancia más, «Escala completa más» convierte la tolerancia en un porcentaje (dividido por 100), multiplica el resultado por el valor de la escala completa y lo suma al estándar. La tolerancia negativa para «Full Scale Plus» es igual a la estándar.

Tolerancia positiva «menos»

= S

Tolerancia negativa = S - T

Tolerancia relativa positiva = 0

Tolerancia relativa negativa = T

La tolerancia positiva para «menos» es igual a la norma. La tolerancia «menos» para «menos» es igual a la tolerancia restada del valor estándar.

Plus

Tolerancia positiva = S + T

Tolerancia negativa = S

Tolerancia relativa positiva = T

Tolerancia relativa negativa = 0

La tolerancia positiva para «Plus» es igual a la tolerancia añadida a la norma. La tolerancia negativa del «Plus» es igual a la estándar.

Asimétrica

Tolerancia positiva = S + TP

Tolerancia negativa = S - TM

Tolerancia relativa positiva = TP

Tolerancia relativa negativa = TM

La tolerancia positiva para «asimétrica» es igual a la estándar más la tolerancia positiva asimétrica. La tolerancia negativa para «asimétrico» es igual a la tolerancia estándar menos la tolerancia negativa asimétrica. |
