Preferenze di sistema - Formule di tolleranza

../Storage/indysoft-help-publication/99603578.png

Preferenze di sistema...Formule di tolleranza

La scheda/finestra di dialogo "Punti di prova" consente di impostare diverse tolleranze che possono essere utilizzate per creare automaticamente i campi "Tolleranza -" e "Tolleranza +". Se lo si desidera, queste tolleranze possono sempre essere modificate manualmente, ma l'utilizzo di un tipo di tolleranza predefinito velocizza l'inserimento dei valori. Quando si inserisce il valore "Standard" in una nuova riga di punto di prova, i vari campi relativi alla tolleranza vengono calcolati automaticamente:

../Storage/indysoft-help-publication/hm_clip3248.png

Campi di tolleranza - Scheda/Finestra di dialogo "Punto di prova"

I tipi di tolleranza disponibili in questo menu a tendina possono essere completamente personalizzati utilizzando la scheda "Formule di tolleranza" nelle Preferenze generali. È inoltre possibile creare nuovi tipi di tolleranza con formule personalizzate. Per modificare le voci, utilizzare i pulsanti Aggiungi/Modifica/Elimina situati sopra la griglia delle formule di tolleranza. Per modificare o aggiungere una formula di tolleranza, viene visualizzata la seguente finestra di dialogo:

../Storage/indysoft-help-publication/99603635.png

Aggiungi/Modifica informazioni sulla tolleranza.

È possibile inserire formule in tutti i campi tramite il pulsante «...»: Tolleranza negativa, Tolleranza positiva, Tolleranza relativa. Meno, tolleranza relativa. Inoltre, Display 1, Display 2 e Display 3. Questi campi corrispondono a campi numerici all'interno dei punti di test che possono essere modificati tramite formule. Utilizza l'interfaccia FormulaBuilder per modificare queste formule.

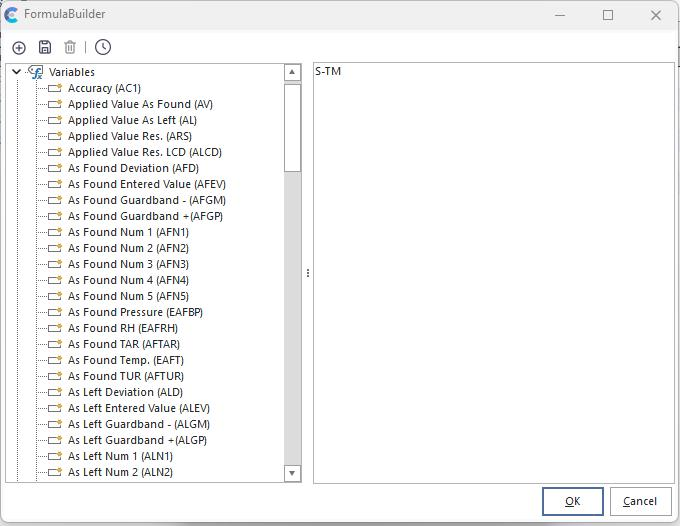

Versione 13.0.15 || FormulaBuilder ora mostra il nome della variabile tra parentesi



FormulaBuilder utilizza le variabili dei campi dei punti di test per creare una formula per il valore selezionato. È possibile aggiungere ulteriori dettagli in base al tipo di tolleranza:

·Tolleranza negativa - Questa colonna serve a memorizzare la formula utilizzata per calcolare la tolleranza negativa di un'apparecchiatura. Ogni formula può fare riferimento a numerose variabili associate all'apparecchiatura e al punto di prova corrente. Oltre alle operazioni standard come l'addizione, la sottrazione, la moltiplicazione e la divisione, è possibile utilizzare anche numerose funzioni avanzate. Per visualizzare l'elenco di tutte le variabili a cui hai accesso, premi il pulsante nel campo "tolleranza meno" per aprire la finestra di FormulaBuilder. FormulaBuilder consente di creare facilmente una formula per il calcolo della tolleranza negativa.

·Tolleranza Plus - Questa colonna serve a memorizzare la formula utilizzata per calcolare la tolleranza positiva di un'apparecchiatura. Ogni formula può fare riferimento a numerose variabili associate all'apparecchiatura e al punto di prova corrente. Oltre alle operazioni standard come l'addizione, la sottrazione, la moltiplicazione e la divisione, è possibile utilizzare anche numerose funzioni avanzate. Per visualizzare l'elenco di tutte le variabili a cui hai accesso, premi il pulsante nel campo "tolleranza meno" per aprire la finestra di FormulaBuilder. FormulaBuilder consente di creare facilmente una formula di tolleranza positiva.

·Asimmetrico. Tol - questa colonna serve a specificare se un tipo di tolleranza è "asimmetrico", nel senso che l'apparecchiatura presenta tolleranze positive e negative diverse.

·Tolleranza negativa relativa - Se una riga si basa su una tolleranza "relativa", questa formula viene utilizzata per la tolleranza negativa.

·Tolleranza positiva relativa - Se una riga si basa su una tolleranza "relativa", questa formula viene utilizzata per la tolleranza positiva.

·Visualizza 1-3 Ris. / Carattere finale - Risoluzione da utilizzare per il campo "Display" e carattere finale facoltativo da aggiungere

·Ignora Display 1-3 se vuoto - queste formule "Display" possono essere ignorate se determinati valori "As Found"/"As Left" non sono compilati

·Tipo di risultato - selezionare "Standard" o "Tolleranza doppia". In uno scenario a "doppia tolleranza", i campi dei punti di prova "Numero extra 3" e "Numero extra 5" vengono utilizzati come tolleranza secondaria +/-. Pertanto, il valore "As Found" verrebbe confrontato con i campi "Tolleranza -" e "Tolleranza +", mentre il valore "Finale" verrebbe confrontato con i campi "Numero extra 3" e "Numero extra 5". (Queste didascalie dei campi verrebbero probabilmente modificate a livello della griglia dei punti di prova per renderle più intuitive).
Formule predefinite
Al momento della consegna, IndySoft include diverse tolleranze predefinite. Di seguito viene fornita una spiegazione di ciascuno di essi. IMPORTANTE: È possibile aggiungere, modificare o rimuovere formule in qualsiasi momento; tuttavia, dopo aver modificato una tolleranza, sarà necessario chiudere IndySoft e riavviarlo per visualizzare le nuove modifiche.

Tolleranza "bilaterale"

Tolleranza positiva = S + ( T / 2 )

Tolleranza negativa = S - ( T / 2 )

Tolleranza relativa positiva = T / 2

Tolleranza relativa negativa = T / 2

La tolleranza "bilaterale" aggiunge metà della tolleranza allo standard per calcolare la tolleranza positiva. Per calcolare la tolleranza minima, si sottrae metà della tolleranza dallo standard.

Bi. in scala reale

Tolleranza più = S + (F * ((T / 100) / 2))

Tolleranza Meno = S - ( F * ( ( T / 100 ) / 2 ) )

Tolleranza Plus basata sul relativo = (F*((T/100)/2)))

Tolleranza Meno basata sul relativo = (F*((T/100)/2)))

Quando si formula la Tolleranza Plus, "Full Scale Bi." trasforma la Tolleranza in una percentuale (dividendo per 100), divide questo valore a metà, moltiplica il risultato per il valore di Full Scale e poi lo aggiunge allo Standard. Nel calcolo della tolleranza negativa, la funzione "Full Scale Bi." converte la tolleranza in una percentuale (dividendola per 100), divide questo valore per due, moltiplica il risultato per il valore del fondo scala e lo sottrae dallo standard.

Scala completa Min.

Tolleranza positiva = S

Tolleranza negativa = S - (F * (T / 100))

Tolleranza positiva relativa = 0

Tolleranza negativa relativa = (F * (T / 100))

La tolleranza positiva per il "Minimo fondo scala" è pari allo standard. Per calcolare la tolleranza minima, il parametro "Minimo fondo scala" converte la tolleranza in una percentuale (dividendola per 100), moltiplica il risultato per il valore del fondo scala e lo sottrae dallo standard.

Tolleranza "Full Scale Plus"

= S + ( F * ( T / 100 ) )

Tolleranza Meno = S

Tolleranza Plus basata sul relativo = (F*(T/100)))

Tolleranza Meno basata sul relativo = 0

Per calcolare la Tolleranza Plus, "Full Scale Plus" trasforma la Tolleranza in una percentuale (dividendo per 100), poi moltiplica il risultato per il valore del Fondo Scala, e infine lo aggiunge allo Standard. Il valore di tolleranza negativa per "Full Scale Plus" è uguale allo standard.

Tolleranza positiva "Minus"

= S

Tolleranza negativa "Minus" = S - T

Tolleranza relativa positiva "Plus" = 0

Tolleranza relativa negativa "Minus" = T

La tolleranza positiva "Plus" per "Minus" è pari allo standard. Il valore di tolleranza negativa per "negativo" è pari alla tolleranza sottratta dallo standard.

Plus

Tolleranza Plus = S + T

Tolleranza Minus = S

Tolleranza relativa Plus = T

Tolleranza relativa Minus = 0

La tolleranza Plus per "Plus" è pari alla tolleranza aggiunta allo standard. Il valore di tolleranza negativa per il "Plus" corrisponde allo standard.

Asimmetrico

Tolleranza positiva = S + TP

Tolleranza negativa = S - TM

Tolleranza relativa positiva = TP

Tolleranza relativa negativa = TM

La tolleranza positiva per "Asimmetrico" è pari allo standard più la tolleranza positiva asimmetrica. Il valore di tolleranza negativa per "asimmetrico" è pari allo standard meno il valore di tolleranza negativa asimmetrico. |
