Preferências do Sistema - Fórmulas de tolerância

../Storage/indysoft-help-publication/99603578.png

Preferências do sistema...Fórmulas de tolerância

O separador/caixa de diálogo «Pontos de teste» permite definir várias tolerâncias que podem ser utilizadas para criar automaticamente «Tolerância -» e «Tolerância +». Estas tolerâncias podem sempre ser ajustadas manualmente, se desejado, mas a utilização de um tipo de tolerância predefinido agiliza a introdução dessas tolerâncias. À medida que o valor «Padrão» é introduzido numa nova linha de ponto de teste, os vários campos de tolerância são calculados automaticamente:

../Storage/indysoft-help-publication/hm_clip3248.png

Campos de tolerância - Separador/Caixa de diálogo «Ponto de teste»

Os tipos de tolerância disponíveis neste menu suspenso podem ser totalmente personalizados através do separador «Fórmulas de tolerância» nas Preferências do sistema. Também é possível criar novos tipos de tolerância com as suas próprias fórmulas. Para modificar os itens, utilize os botões Adicionar/Editar/Eliminar acima da grelha Fórmulas de Tolerância. A modificação ou adição de uma fórmula de tolerância envolve a seguinte caixa de diálogo:

../Storage/indysoft-help-publication/99603635.png

Adicionar/Editar informações de tolerância.

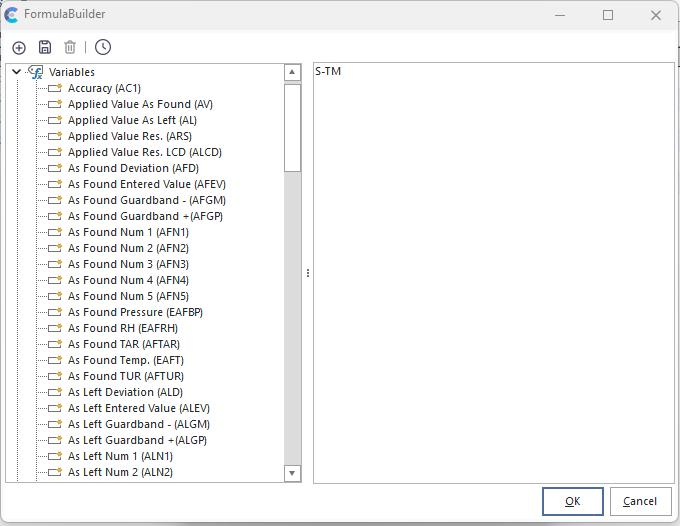

É possível introduzir fórmulas em todos os campos através do botão «...»: Tolerância Negativa, Tolerância Positiva, Tolerância Relativa. Menos, Tolerância relativa. Além disso, Ecrã 1, Ecrã 2 e Ecrã 3. Estes campos correspondem a campos numéricos dentro dos pontos de teste que podem ser ajustados através de fórmulas. Utilize a interface FormulaBuilder para modificar estas fórmulas.

Versão 13.0.15 || O FormulaBuilder agora mostra o nome da variável entre parênteses



O FormulaBuilder utiliza variáveis para campos de pontos de teste para criar uma fórmula para o valor selecionado. Podem ser adicionados outros detalhes por tipo de tolerância:

·Tolerância negativa - Esta coluna é utilizada para armazenar a fórmula utilizada para calcular a tolerância negativa de um equipamento. Cada fórmula pode fazer referência a várias variáveis associadas ao equipamento e ao ponto de teste atual. Para além das operações básicas, como a soma, a subtração, a multiplicação e a divisão, também tem a possibilidade de utilizar várias funções avançadas. Para ver uma lista de todas as variáveis às quais tem acesso, clique no botão no campo «tolerância negativa» para abrir o FormulaBuilder. O FormulaBuilder pode ser utilizado para criar facilmente uma fórmula de tolerância negativa.

·Tolerância Positiva - Esta coluna é utilizada para armazenar a fórmula utilizada no cálculo da tolerância positiva de um equipamento. Cada fórmula pode fazer referência a várias variáveis associadas ao equipamento e ao ponto de teste atual. Para além das operações básicas, como a soma, a subtração, a multiplicação e a divisão, também tem a possibilidade de utilizar várias funções avançadas. Para ver uma lista de todas as variáveis às quais tem acesso, clique no botão no campo «tolerância negativa» para abrir o FormulaBuilder. O FormulaBuilder pode ser utilizado para criar facilmente uma fórmula de tolerância positiva.

·Assimétrico. Tol - esta coluna é utilizada para indicar se um tipo de tolerância é «assimétrico», o que significa que o equipamento tem tolerâncias diferentes para valores positivos e negativos.

·Tolerância negativa relativa - Se uma linha se basear na tolerância «relativa», então esta fórmula é utilizada para a tolerância negativa.

·Tolerância positiva relativa - Se uma linha se basear na tolerância «relativa», então esta fórmula é utilizada para a tolerância positiva.

·Exibir 1-3 Resultados / Caractere final - Resolução a utilizar no campo «Exibir» e caractere final opcional a adicionar

·Ignorar Exibir 1-3 se estiver em branco - estas fórmulas de exibição podem ser ignoradas se determinados valores de «Conforme encontrado»/«Conforme deixado» estiverem em branco

·Tipo de resultado - selecione «Padrão» ou «Tolerância dupla». Num cenário de «tolerância dupla», os campos dos pontos de teste «Número extra 3» e «Número extra 5» são utilizados como tolerância secundária +/-. Assim, o valor «Tal como encontrado» seria comparado com os campos «Tolerância -» e «Tolerância +», e o valor «Final» seria comparado com os campos «Número extra 3» e «Número extra 5». (Estas legendas dos campos provavelmente seriam alteradas ao nível da grelha de pontos de teste para as tornar mais intuitivas).
Fórmulas predefinidas
Quando o IndySoft é fornecido, inclui várias tolerâncias predefinidas. Segue-se uma explicação de cada um deles. IMPORTANTE: Pode adicionar, editar ou remover fórmulas a qualquer momento; no entanto, após alterar uma tolerância, terá de sair do IndySoft e reiniciá-lo para que as novas alterações fiquem visíveis.

Tolerância Positiva Bilateral

= S + ( T / 2 )

Tolerância Negativa

= S - ( T / 2 ) Tolerância Positiva Relativa

= T / 2 Tolerância Negativa Relativa = T / 2

A opção «Bilateral» adiciona metade da tolerância à norma para calcular a tolerância positiva. Metade da tolerância é subtraída do valor padrão para calcular a tolerância negativa.

Bi em escala real.

Tolerância Positiva = S + ( F * (( T / 100 ) / 2 ) )

Tolerância Menos = S - (F * ((T / 100) / 2))

Tolerância Relativa Mais = (F * ((T / 100) / 2))

Tolerância Relativa Menos = (F * ((T / 100) / 2))

Ao formular a Tolerância Positiva, «Full Scale Bi.» transforma a Tolerância numa percentagem (dividindo por 100), divide este valor pela metade, multiplica o resultado pelo valor da Escala Completa e, em seguida, adiciona-o ao Padrão. Ao calcular a Tolerância Menos, a função «Full Scale Bi.» converte a Tolerância numa percentagem (dividindo-a por 100), divide esse valor pela metade, multiplica o resultado pelo valor da Escala Completa e, em seguida, subtrai esse valor do Padrão.

Escala total mín.

Tolerância Positiva = S

Tolerância Negativa = S - (F * (T / 100))

Tolerância Positiva Baseada em Relativo = 0

Tolerância Negativa Baseada em Relativo = (F * (T / 100))

A Tolerância Positiva para «Mínimo da Escala Completa» é igual ao Padrão. Para calcular a Tolerância Mínima, a opção «Escala Completa Mín.» converte a Tolerância numa percentagem (dividindo por 100), multiplica o resultado pelo valor da Escala Completa e, em seguida, subtrai esse valor do Padrão.

Escala total mais

Tolerância mais = S + ( F * ( T / 100 ) )

Tolerância Menos = S

Tolerância Relativa Mais = (F*(T/100)))

Tolerância Relativa Menos = 0

Para calcular a Tolerância Mais, a "Escala Completa Mais" transforma a Tolerância numa percentagem (dividindo por 100), multiplica o resultado pelo valor da Escala Completa e, em seguida, soma-o ao Padrão. A tolerância negativa para «Full Scale Plus» é igual ao valor padrão.



Tolerância positiva para "Menos" = S

Tolerância negativa para "Menos" = S - T

Tolerância positiva relativa = 0

Tolerância negativa relativa = T

A tolerância positiva para "Menos" é igual ao padrão. A Tolerância Negativa para o «Negativo» é igual à Tolerância subtraída do Padrão.

Plus

Tolerância Positiva = S + T

Tolerância Negativa = S

Tolerância Relativa Positiva = T

Tolerância Relativa Negativa = 0

A Tolerância Positiva para «Plus» é igual à Tolerância adicionada ao Padrão. A tolerância negativa para o «Plus» é igual ao valor padrão.

Tolerância Positiva Asimétrica

= S + TP

Tolerância Negativa = S - TM

Tolerância Relativa Positiva = TP

Tolerância Relativa Negativa = TM

A Tolerância Positiva para «Asimétrica» é igual à Tolerância Padrão mais a Tolerância Positiva Asimétrica. A tolerância negativa para «assimétrico» é igual à tolerância padrão menos a tolerância negativa assimétrica. |
