Recopilación de datos

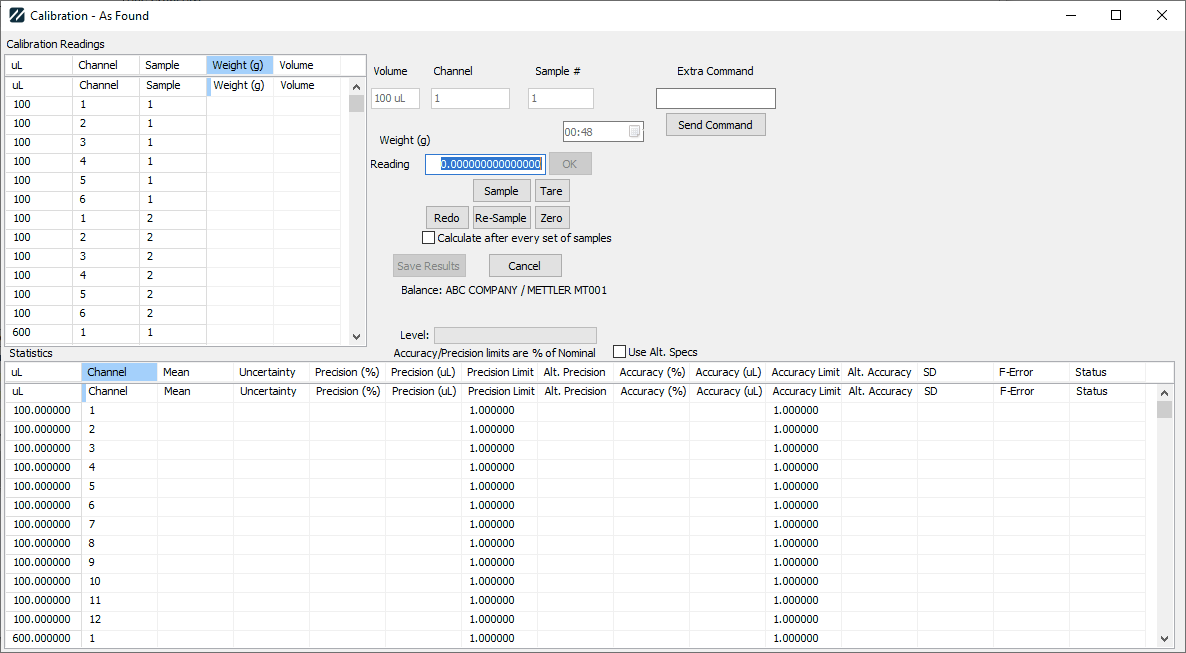

El proceso de recopilación de datos para «tal y como se encontró» y «tal y como se dejó» es el mismo. A continuación se muestra el formulario para la recogida de datos RS232.
Cuando se abre el cuadro de diálogo, lo primero que hace es configurarse según los distintos ajustes de los «Atributos ampliados del equipo» y los puntos de prueba predeterminados.
La tabla de lecturas de calibración tiene una fila para cada punto de prueba, muestra y canal. El número de muestras se encuentra en el atributo ampliado NUMBER SAMPLES (el valor predeterminado es 5). Por lo tanto, 3 puntos de prueba con 4 muestras y 2 canales darían como resultado 24 filas. uL proviene de la descripción del punto de prueba. «Ch» siempre corresponde al canal 1, y «Sp» es el número de muestra de ese punto de prueba.
La tabla de estadísticas tiene una fila para cada punto de prueba. Las estadísticas resumidas se calculan automáticamente a medida que se introducen los datos.
Las siguientes variables se utilizan internamente:
muestras: Atributo ampliado IS_PIP NUMBER SAMPLES (por defecto, 5)
precisión: Atributo ampliado IS_PIP CHECK ACCURACY (por defecto, false)
exactitud: Atributo ampliado IS_PIP CHECK PRECISION (por defecto, false)
temporizador de ciclo: Atributo ampliado IS_PIP USE CYCLE TIMER (por defecto false)
modo: Atributo ampliado IS_PIP MODE
tipo de cálculo: Atributo ampliado IS_PIP CALC TYPE
minutos: Atributo ampliado IS_PIP CYCLE MINUTES
segundos: Atributo ampliado IS_PIP CYCLE SECONDS
intervalo de evaporación: Atributo ampliado IS_PIP EVAP BLANK INTERVAL
iniciar: verdadero si el modo no es un modo «- TARE».
evap: 0
contador de evaporación: 0
Zfactor: en la pantalla de datos ambientales
Tipo de ejecución: AS LEFT o AS FOUND
Calcular después de...: IS_PIP CALCULATE AFTER (por defecto, sin marcar/«conjunto de muestras»)
Si se utiliza el temporizador de ciclo, aparece un temporizador de cuenta atrás encima del botón «Aceptar» de la lectura para indicar cuándo deben realizarse las lecturas. Cada nueva lectura lo restablece a minutos:segundos.
La lectura tiene el doble de dígitos disponibles que la resolución máxima de los puntos de prueba.
Si no hay ninguna báscula conectada, la única forma de introducir las lecturas es directamente en la tabla «Lecturas de calibración» o en el campo «Introducción de lecturas».
Nota: El hecho de que la balanza se haya conectado correctamente no significa que la configuración sea la adecuada. Hay otros problemas que pueden impedir la lectura de los datos. Cuando la báscula envía un valor, se intenta convertirlo en un número. Así, por ejemplo, si recibe «N + 0,4498 g», se interpretará como 0,4498. «N - 1,26 g» se interpretaría como -1,26. A continuación, ese valor se introduce en el campo «Lectura» y se activa el botón «Aceptar». Puedes revisarlo, modificarlo o simplemente pulsar «Aceptar» para confirmarlo. Una nueva lectura sobrescribirá la actual.
Al pulsar «Aceptar», ocurren varias cosas:
1. Si el temporizador de ciclo está visible, se reinicia.
2. Si el modo es «SUMAR» o «RESTAR» y el valor de referencia de evaporación no es 0,
a. El contador de evaporación se incrementa
b. Si el contador de evaporación es igual al valor de referencia de evaporación, cambia de «Lectura» a «Valor de referencia de evaporación».
i. No se debe tomar ninguna muestra en este momento, ya que se está calculando la cantidad de evaporación.
ii. La siguiente lectura se utilizará para calcular la evaporación, que a su vez se aplicará como factor de corrección a las lecturas posteriores.
c. De lo contrario, se establece en «Lectura».
3. Se examina el modo para determinar cómo calcular la lectura, si no se trata de una lectura de blanco de evaporación
a. SUMAR: actual - anterior + evaporación
b. SUMAR - TARA: actual
c. RESTAR: actual - anterior - evaporación
d. RESTAR - TARA: -actual
4.El valor final de la lectura se suma a la siguiente fila, si no se trata de una lectura de evaporación en blanco
5. Se recalculan los resultados de la tabla de estadísticas
Nota: puedes modificar directamente la columna «Peso», pero eso no afectará a la fila que se considera «actual».
Si hay más de una balanza conectada
Si se pulsa el botón «Muestra», se envía el comando «Muestra» para solicitar a la balanza que envíe una lectura.
Si se pulsa el botón «Rehacer», se envía el comando «Muestra» y la lógica anterior se aplica al peso actual en lugar de al siguiente. Esto permite volver a realizar una lectura incorrecta de la báscula.
Si se pulsa el botón «Re-sample», se envía el comando «Sample» y la lógica anterior se aplica al peso actual en lugar de al siguiente. Esto permite volver a realizar una toma defectuosa.
Al pulsar «Tare» o «Zero», se enviará el comando correspondiente a la balanza.
Si el modo es SUMAR o RESTAR, aparece el botón «Tara». Al pulsarlo, se pone «anterior» a cero.
La tabla de estadísticas se calcula de la siguiente manera:
1. Para cada lectura de calibración, el volumen se establece como Peso * factor Z
2. Para cada punto de prueba (grupo completo de muestras),
a. Si la precisión y el tipo de cálculo son «INDIVIDUAL BASED», entonces
i. Para cada peso, si abs(peso * factor Z - nominal) * 100 > precisión * nominal, el punto de prueba falla
3.Los pesos individuales se suman como SumWeight,
4.MeanWeight = SumWeight / muestras
5.MeanVolume = MeanWeight * Zfactor
6.SDVolume = desviación estándar de las muestras de los volúmenes
7.Precisión = SDVolumen * 100 / VolumenMedio
8.Exactitud = (VolumenMedio - nominal)*100/nominal
9.ErrorF = abs(Exactitud) + 2*SDVolumen
10.si Muestras > 1 entonces
a.Guarda Precision, SDVolume y F-Error en la tabla de estadísticas
b.en caso contrario, guarda NA para esos valores
11.si se utiliza la precisión como criterio,
a.si abs(Precisión) > Límite de precisión, el punto de prueba falla
12.si se utiliza la exactitud como criterio y Tipo de cálculo = «BASE DE MEDIA»
a.si muestras <= 1 o abs(exactitud) > Límite de exactitud, el punto de prueba falla
En los puntos de prueba que no cuentan con datos completos se han eliminado los valores de media, precisión (%), exactitud (%), desviación estándar, error F y estado.
Los puntos de prueba con datos completos también calcularán sus incertidumbres, si así se ha configurado.
Si se han introducido todos los datos, el botón «Guardar resultados» estará activo; de lo contrario, estará desactivado.

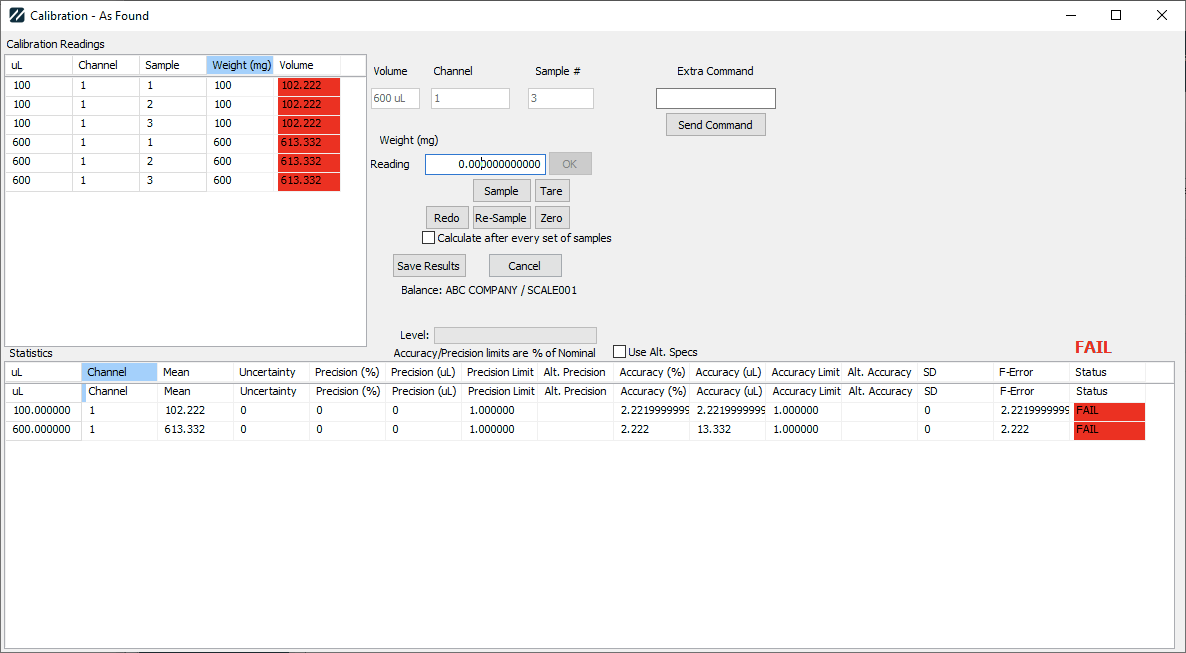

Además, los volúmenes individuales que superen el límite de precisión aparecerán en la tabla de lecturas con un fondo rojo. El resultado global aparecerá encima de la tabla de estadísticas en verde (APROBADO) o en rojo (SUSPENSO).
Botones
Si se pulsa el botón «Cancelar», se cierra el cuadro de diálogo y se descartan todas las lecturas.
Si se pulsa el botón «Guardar resultados», se cierra el cuadro de diálogo y todos los valores se guardan en las tablas «Puntos de prueba de calibración» (CALPNTS) y «Puntos de prueba de calibración adicionales» (CALPNTSEXTRA). En los resultados «AS FOUND», el nombre del campo en «Calibration Test Points Extra» es «AS FOUND #», donde # es el número del punto de prueba. Los resultados se almacenan en los campos «tal y como se encontraron» (1 o 0 para APROBADO o SUSPENSO), «Custom1» y «Custom3» del punto de prueba. En el caso de los resultados AS LEFT, el nombre del campo en «Puntos de prueba de calibración adicionales» es «AS LEFT #», donde # es el número del punto de prueba. Los resultados se guardan en los campos «as left» (1 o 0 para «PASS» o «FAIL»), «Custom2» y «custom4» del punto de prueba. A continuación, se calculan los resultados generales de «aprobado/suspenso/ajustado» para todo el evento.
Comando adicional
: esto te permite enviar comandos específicos del dispositivo a la báscula a través de RS232. Escribe el comando en la ventana y, a continuación, haz clic en «Enviar comando». Consulte el manual de instrucciones de su balanza para conocer los comandos y su función. Esto solo se ve si se está conectado a un dispositivo a través de RS232. |
