Collecte de données

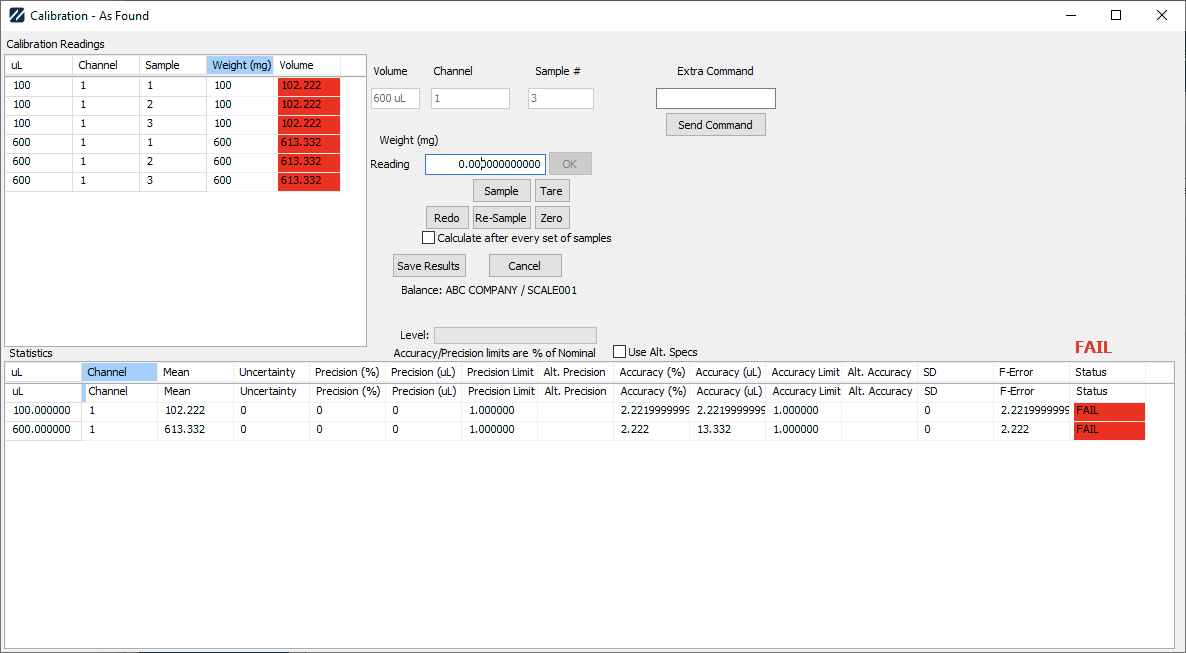

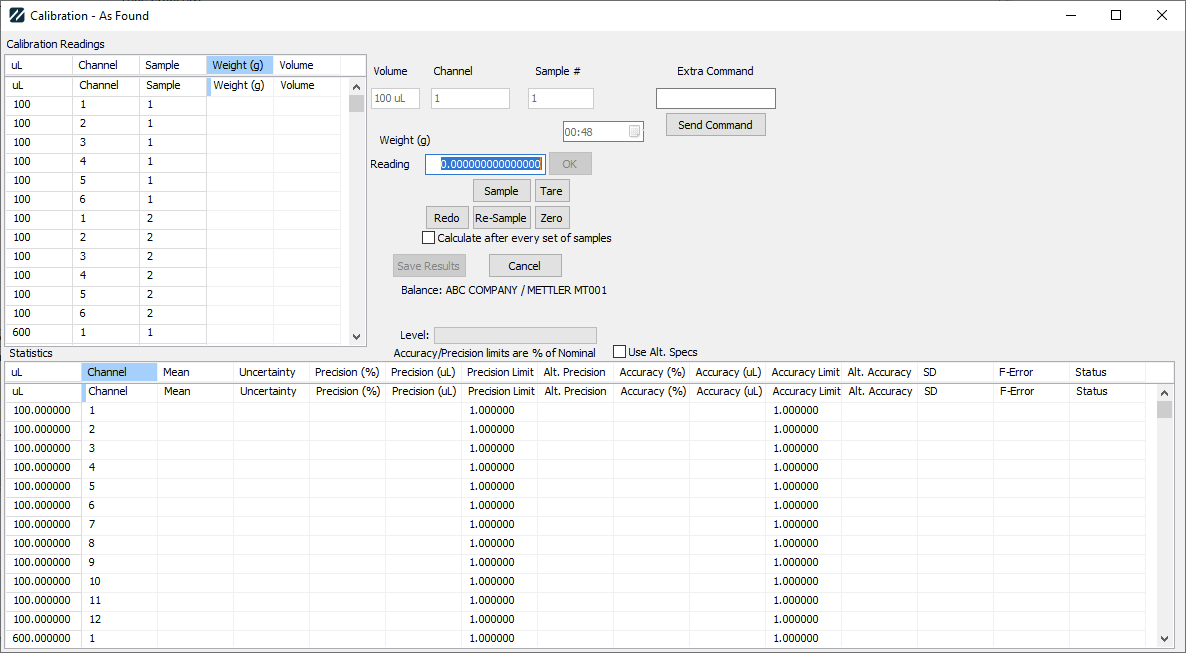

La collecte des données pour les états « tel quel » et « tel que laissé » se déroule de la même manière. Vous trouverez ci-dessous le formulaire pour la collecte RS232.
Lorsque la boîte de dialogue s'ouvre, elle commence par se configurer en fonction des différents paramètres définis dans les « Attributs étendus de l'équipement » et des points de test par défaut.
Le tableau des résultats d'étalonnage comporte une ligne pour chaque point de test, échantillon et canal. Le nombre d'échantillons est indiqué dans l'attribut étendu NUMBER SAMPLES (valeur par défaut : 5). Ainsi, 3 points de mesure avec 4 échantillons et 2 canaux donneraient 24 lignes. uL provient de la description du point de test. Ch correspond toujours au canal 1, Sp est le numéro d'échantillon pour ce point de test.
Le tableau « Statistiques » comporte une ligne pour chaque point de test. Les statistiques récapitulatives sont calculées automatiquement au fur et à mesure de la saisie des données.
Les variables suivantes sont utilisées en interne :
nombre d'échantillons : attribut étendu IS_PIP NUMBER SAMPLES (valeur par défaut : 5)
précision : attribut étendu IS_PIP CHECK ACCURACY (valeur par défaut : false)
précision : attribut étendu IS_PIP CHECK PRECISION (valeur par défaut : false)
temporisateur de cycle : Attribut étendu IS_PIP USE CYCLE TIMER (valeur par défaut : false)
mode : Attribut étendu IS_PIP MODE
type de calcul : Attribut étendu IS_PIP CALC TYPE
minutes : Attribut étendu IS_PIP CYCLE MINUTES
secondes : Attribut étendu IS_PIP CYCLE SECONDS
intervalle d'évaporation : Attribut étendu IS_PIP EVAP BLANK INTERVAL
initialisation : true si le mode n'est pas un mode « - TARE ».
evap : 0
compteur evap : 0
Zfactor : à partir de l'écran « Données environnementales »
Type d'exécution : AS LEFT ou AS FOUND
Calculer après... : IS_PIP CALCULATE AFTER (par défaut : non coché/« ensemble d'échantillons »)
Si le minuteur de cycle est activé, un compte à rebours s'affiche au-dessus du bouton OK de la mesure pour indiquer quand celle-ci doit être effectuée. À chaque nouvelle lecture, il se réinitialise au format minutes:secondes.
La lecture offre deux fois plus de chiffres que la résolution maximale des points de test.
Si aucune balance n'est connectée, la seule façon de saisir les mesures est de le faire directement dans le tableau « Mesures d'étalonnage » ou dans la rubrique « Saisie des mesures ».
Remarque : le fait qu'une balance soit correctement connectée ne signifie pas pour autant que les réglages sont corrects. D'autres problèmes peuvent empêcher la lecture des données. Lorsqu'une mesure est transmise par la balance, le système tente de la convertir en un nombre. Ainsi, par exemple, s'il reçoit « N + 0,4498 g », cette valeur sera interprétée comme 0,4498. « N - 1,26 g » serait interprété comme -1,26. Cette valeur est ensuite placée dans le champ de saisie « Lecture », et le bouton « OK » devient actif. Vous pouvez le vérifier, le modifier ou simplement cliquer sur OK pour l'accepter. Une nouvelle lecture écrasera celle en cours.
Lorsque l'on appuie sur OK, plusieurs actions se produisent :
1. Si le minuteur de cycle est affiché, il est réinitialisé.
2. Si le mode est « ADDITION » ou « SUBTRACTION » et que la valeur « evap blank » n'est pas égale à 0,
a. Le compteur d'évaporation est incrémenté
b. Si le compteur d'évaporation est égal à « evap blank », l'affichage passe de « Reading » à « Evaporation Blank ».
i. Il ne faut pas prélever d'échantillon à ce stade, car on procède au calcul du taux d'évaporation.
ii. La prochaine mesure servira à calculer l'évaporation, qui sera ensuite utilisée comme facteur de correction pour les mesures suivantes.
c. sinon, il est réglé sur « Lecture ».
3. Le mode est examiné afin de déterminer comment calculer la lecture, s'il ne s'agit pas d'une lecture de blanc d'évaporation
a. ADDITION : valeur actuelle - valeur précédente + évaporation
b. ADDITION - TARE : valeur actuelle
c. SOUSTRACTION : valeur actuelle - valeur précédente - évaporation
d. SOUSTRACTION - TARE : -valeur actuelle
4.La valeur finale de la lecture est ajoutée à la ligne suivante, s'il ne s'agit pas d'une lecture d'évaporation vierge
5.Les résultats de la grille statistique sont recalculés
Remarque : vous pouvez modifier directement la colonne « Poids », mais cela n'aura aucune incidence sur la ligne considérée comme « active ».
Si plusieurs balances sont connectées
Si l'on appuie sur le bouton « Sample », la commande « Sample » est envoyée pour demander à la balance de transmettre une valeur.
Si l'on clique sur le bouton « Refaire », la commande « Échantillon » est envoyée et la logique décrite ci-dessus s'applique au poids actuel plutôt qu'au poids suivant. Cela permet de corriger une lecture erronée de la balance.
Si l'on appuie sur le bouton « Re-sample », la commande « Sample » est envoyée et la logique décrite ci-dessus s'applique au poids actuel plutôt qu'au poids suivant. Cela permet de refaire un échantillon raté.
En appuyant sur la touche « Tare » ou « Zero », vous envoyez la commande correspondante à la balance.
Si le mode est ADDITION ou SOUSTRACTION, le bouton Tare s'affiche. En appuyant dessus, la valeur de « previous » est remise à zéro.
La grille de statistiques est calculée comme suit :
1. Pour chaque lecture d'étalonnage, le volume est défini comme suit : Poids * facteur Z
2. Pour chaque point de test (groupe complet d'échantillons),
a. Si la précision et le type de calcul sont définis sur « INDIVIDUAL BASED », alors
i. pour chaque poids, si abs(poids * facteur Z - valeur nominale) * 100 > précision * valeur nominale, le point de test échoue
3.Les poids individuels sont additionnés pour former SumWeight,
4.MeanWeight = SumWeight / samples
5.MeanVolume = MeanWeight * Zfactor
6.SDVolume = écart-type des volumes de l'échantillon
7.Précision = SDVolume * 100 / MeanVolume
8.Exactitude = (MeanVolume - valeur nominale)*100/valeur nominale
9.Erreur F = abs(Exactitude) + 2*SDVolume
10.si Samples > 1 alors
a. Enregistrer Precision, SDVolume et F-Error dans la grille Statistics
b. sinon, enregistrer NA pour ces valeurs
11.si l'on utilise la précision comme critère,
a.si abs(Précision) > Limite de précision, le point de test échoue
12.si l'on utilise la précision comme critère et que TypeCalc = « AVERAGE BASED »
a.si le nombre d'échantillons <= 1 ou si abs(Précision) > Limite de précision, le point de test échoue
Les points de test pour lesquels les données sont incomplètes ne comportent pas les champs suivants : moyenne, précision (%), exactitude (%), écart-type, erreur F et statut.
Les points de test pour lesquels des données complètes sont disponibles permettront également de calculer leurs incertitudes, si cette option est activée.
Si toutes les données ont été saisies, le bouton « Enregistrer les résultats » est activé ; dans le cas contraire, il est désactivé.
De plus, les volumes individuels qui dépassent la limite de précision apparaîtront dans le tableau des mesures sur fond rouge. Le résultat global s'affichera au-dessus du tableau des statistiques en vert (RÉUSSI) ou en rouge (ÉCHOUÉ).
Boutons
Si l'on clique sur le bouton « Annuler », la boîte de dialogue se ferme et toutes les mesures sont ignorées.
Si l'on clique sur le bouton « Enregistrer les résultats », la boîte de dialogue se ferme et toutes les mesures sont enregistrées dans les tables « Points de test d'étalonnage » (CALPNTS) et « Points de test d'étalonnage supplémentaires » (CALPNTSEXTRA). Pour les résultats « AS FOUND », le nom du champ dans « Calibration Test Points Extra » est « AS FOUND # », où # correspond au numéro du point de test. Les résultats sont enregistrés dans les champs « tel quel » (1 ou 0 pour « Réussi » ou « Échec »), « Custom1 » et « Custom3 » du point de test. Pour les résultats « AS LEFT », le nom du champ dans « Calibration Test Points Extra » est « AS LEFT # », où # correspond au numéro du point de test. Les résultats sont enregistrés dans les champs « as left » (1 ou 0 pour « PASS » ou « FAIL »), « Custom2 » et « custom4 » du point de test. Les résultats globaux (réussite/échec/ajustés) sont ensuite calculés pour l'ensemble de l'événement.
de commandes supplémentaires : cela vous permet d'envoyer des commandes spécifiques à l'appareil à la balance via RS232. Saisissez la commande dans la fenêtre, puis cliquez sur « Envoyer la commande ». Consultez le mode d'emploi de votre balance pour connaître les commandes et leur fonction. Cette option n'est visible que si l'appareil est connecté via RS232. |
