Données environnementales

Lorsque vous accédez à l'écran « Points de test d'étalonnage » pour un événement inachevé, plusieurs opérations s'exécutent, puis l'interface « Données environnementales » s'affiche.

Les vérifications effectuées sont les suivantes :

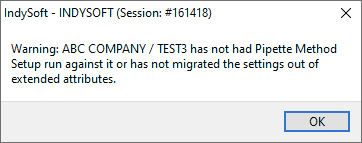

1. On vérifie que le nœud IS_PIP de la pipette contient bien la valeur textuelle PIPETTE. Sinon, un message d'avertissement similaire à celui ci-dessous s'affichera :

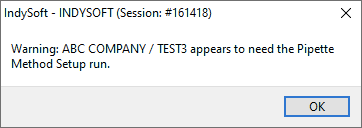

Si certaines spécifications manquent (peut-être en raison d'une mise à niveau vers un système comportant davantage de nœuds), l'avertissement suivant s'affiche :

2. Le système tente de se connecter à chaque maître dont la configuration comprend un nœud IS_PIP / BALANCE. Les erreurs de connexion s'afficheront. Si aucun solde ne correspond, vous en serez informé.

3. On vérifie la présence des points de test. Sinon, un message d'avertissement similaire à celui ci-dessous s'affichera :

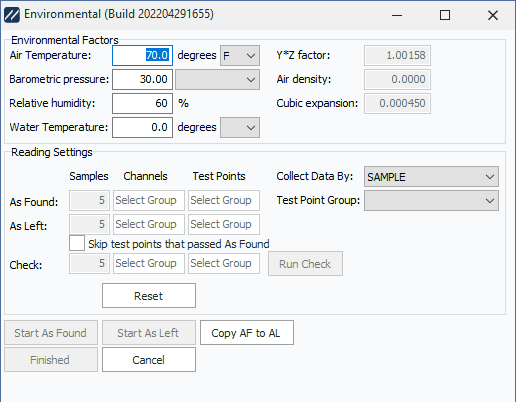

Une fois la pipette vérifiée et les balances connectées, l'écran ci-dessous s'affiche. Cet écran vous permet de vérifier les conditions environnementales, de consulter le facteur YZ et de sélectionner les options de test de base. Si vous ne disposez pas d'une pipette multicanaux et d'une balance, voici comment cela se présentera :

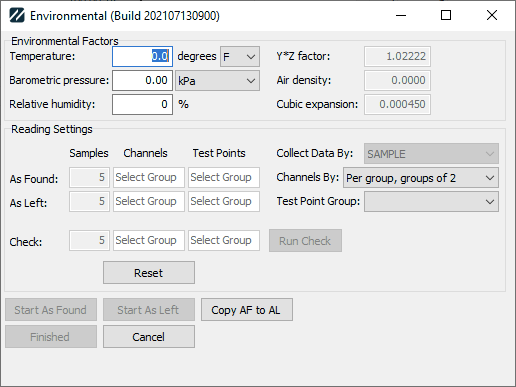

Avec un équilibre multicanal, vous pourrez également indiquer la disposition des canaux.

La température, la pression atmosphérique et l'humidité relative sont toutes consultables sur l'écran « Informations sur l'événement ». De plus, les spécifications IS_PIP de l'équipement suivantes sont chargées : USE BAROMETRIC PRESSURE (valeur par défaut : false), USE DENSITY (valeur par défaut : false), USE REL HUMIDITY (valeur par défaut : false), USE TEMPERATURE (valeur par défaut : false), DENSITY (valeur par défaut : 1) et CUBIC EXPANSION COEFF (valeur par défaut : 0).

Ces valeurs servent à calculer la densité de l'air et le facteur Z, utilisés lors de la collecte de données, comme suit :

temp = Température convertie en degrés Celsius, ou fixée à 21,1111111 °C si SE TEMPERATURE est faux.

press = Pression barométrique convertie en mm Hg, ou fixée à 760 mm Hg si SE BAROMETRIC PRESSURE est faux.

HR = humidité relative, ou 70 si USE REL HUMIDITY est défini sur « faux ».

Pw = 0,001 * (999,83952 + (16,945176 * temp) - (7,9870401E-3 * (temp^2)) -(46,170461E-6*(temp^3))+(105,56302E-9*(temp^4))-(280,54253E-12*(temp^5)))/(1+(16,879850E-3*temp))

Si IS_PIP USE DENSITY est défini sur « vrai » et qu'une valeur était présente pour IS_PIP DENSITY, alors Pw est défini sur IS_PIP DENSITY.

Sinon, il utilise la formule ci-dessus.

es = 1,3146 × 10⁹ × e^(-5315,56/(temp + 273,15))

Pa = ((0,4646 * (pression - (0,003796 * HR * es)))/(273,15 + temp)) * 1E-3

Facteur Y = 1 - (COEFFICIENT D'EXPANSION CUBIC * (température - 20))

Facteur Z = (1/(Pw - Pa)) × (1 - Pa/8) × (facteur Y)

Toute variation de la température, de la pression atmosphérique et de l'humidité relative entraînera une mise à jour immédiate des calculs ci-dessus, ainsi que de l'écran « Informations sur l'événement ».

En dessous, le nombre d'échantillons et les canaux/points de test pour les états « tel quel » et « tel que laissé » peuvent être modifiés par rapport aux valeurs par défaut, si nécessaire. Parmi les options possibles pour les canaux/points de test, on peut citer « 1-10 », « 1, 3, 5-10 » ou « 1-3, 4, 5, 6-10 ». Cela vous permet, si vous le souhaitez, de passer certaines voies ou certains points de test.

De plus, vous pouvez choisir de collecter les données par ÉCHANTILLON (tous les canaux pour l'échantillon 1, puis tous les canaux pour l'échantillon 2, etc.) ou par CANAL (tous les échantillons pour le canal 1, tous les échantillons pour le canal 2, etc.). Cette valeur est définie par défaut sur celle sélectionnée dans la configuration de la méthode de pipetage.

Si vous disposez d'une balance multicanaux, les options disponibles pour « Channels By: » dépendront de l'espacement de la pipette. STANDARD vous propose les options suivantes :

• Par groupe, groupes de X
• Par volume, groupes de X

où X correspond soit au nombre de canaux de la balance, soit à un nombre de canaux de la pipette répartis de manière égale, en fonction du nombre de canaux par rangée.

Un espacement standard de 1/2 entre les canaux offre les options suivantes :

• Par groupe, pair/impair de X
• Par volume, pair/impair de X

où X correspond soit au nombre de canaux impairs par rangée, soit à un nombre de canaux répartis de manière égale, lorsque la pipette comporte plus de canaux impairs par rangée que la balance.

Dans les deux cas, l'option « Par groupe » signifie que vous collecterez d'abord tous les volumes d'un ensemble de canaux (ce qui réduit le nombre de changements d'embouts), tandis que l'option « Par volume » signifie que vous collecterez d'abord tous les échantillons d'un volume donné (ce qui implique de changer d'embouts plus souvent, mais permet de valider entièrement un volume donné pour tous les embouts).

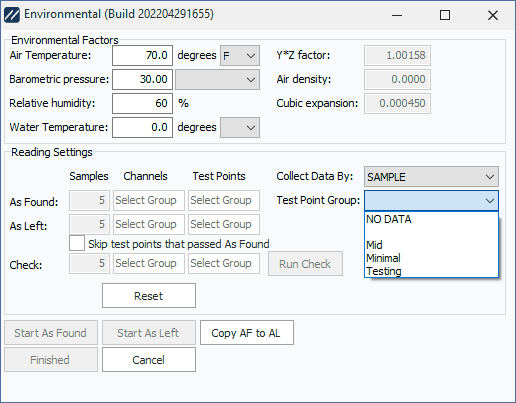

Le groupe de points de test vous permet de sélectionner le groupe de points de test à utiliser. Le comportement dépendra quelque peu des choix effectués dans la grille de points de test. Si le champ est vide pour tous les points de test, il faudra saisir des données et le menu déroulant sera désactivé. Si vous revenez dans la boîte de dialogue après avoir déjà saisi certains points de test, le menu déroulant restera verrouillé sur votre choix précédent.

Si vous sélectionnez « NO DATA », cela signifie que vous ne saisirez aucune valeur et que vous choisirez plutôt « Réussite/Échec/Ajusté » en dehors du module Pipette. Toute autre option mettra à jour les points de test pour vous indiquer combien il y en a de disponibles, et sélectionnera par défaut tous les points de test de ce groupe.

L'option « Ignorer les points de test ayant réussi tels quels » vous permet d'ignorer tous les points de test ou canaux pour lesquels vous avez collecté des données et où le point de test a été validé. Si vos données « telles que trouvées » ne comprenaient que les points de test 1 et 6, mais que vous sélectionnez 1, 3, 6 pour « telles que laissées », alors le point de test 3 sera toujours enregistré, mais les points 1 et 6 ne s'afficheront que s'ils ont été validés.

Le bouton « Copier AF vers AL » copiera toutes les mesures « As Found » vers « As Left », ce qui risque d'écraser les données « As Left » déjà enregistrées.

Lorsque vous cliquez sur « Démarrer tel quel » ou « Démarrer tel qu'il était », les données d'environnement seront enregistrées dans les points de test comme suit (dans les champs « Tel quel » / « Tel qu'il était ») :

Pression barométrique : pression mesurée

Unités de pression barométrique : pression telle qu'elle est mesurée

Humidité relative : valeur mesurée

Température : température constatée

Unités de température : Température telle qu'elle est mesurée Type

Facteur Y*Z : Classé n° 1

Densité : telle que mesurée n° 2

Extension : Tel que trouvé n° 3

Facteur Y : tel qu'il apparaît au n° 4

Température de l'eau + unité : telle que relevée - Texte personnalisé 1

Vous pouvez également cliquer sur « Exécuter la vérification » ; cela vous permettra de collecter quelques données d'échantillon (qui ne seront toutefois pas enregistrées) afin de vérifier les performances de la pipette.

Outre les données, il est possible de configurer la connexion RS232 à la balance, de commencer à enregistrer les mesures « à la réception » et de commencer à enregistrer les mesures « au départ ».

Si une balance Sartorius SpeedCal Mobile équipée d'une tour environnementale est connectée, un bouton « Lire l'environnement » apparaîtra sous « Configurer la balance » pour permettre de récupérer les conditions environnementales actuelles.
