Dados ambientais

Quando acede ao ecrã «Pontos de teste de calibração» num evento incompleto, ocorrem várias ações, seguidas da exibição da interface «Dados ambientais».

As verificações efetuadas são as seguintes:

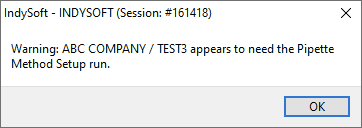

1. Verifica-se se a pipeta possui o nó IS_PIP, com o valor de texto PIPETTE. Caso contrário, será exibido um aviso semelhante ao seguinte:

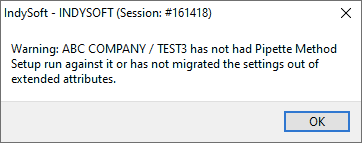

Se faltar alguma especificação (possivelmente devido a uma atualização com mais nós), é exibido este aviso:

2. Tenta-se estabelecer ligação com cada mestre que tenha o nó IS_PIP / BALANCE nas especificações. Serão apresentados os erros de ligação. Se não houver saldos que possam ser associados, será notificado.

3. É realizada uma verificação dos pontos de teste. Caso contrário, será exibido um aviso semelhante ao seguinte:

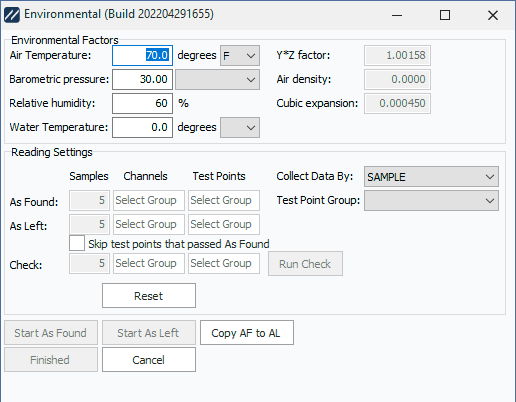

Depois de verificar a pipeta e ligar as balanças, é apresentado o ecrã abaixo. Este ecrã permite-lhe confirmar as condições ambientais, verificar o fator YZ e selecionar as opções básicas de teste. Se não tiver uma pipeta multicanal e uma balança, o procedimento será o seguinte:

Com um equilíbrio multicanal, também poderá indicar a disposição dos canais.

A temperatura, a pressão barométrica e a humidade relativa podem ser consultadas no ecrã de Informações do Evento. Além disso, são carregadas as especificações do equipamento IS_PIP: USE BAROMETRIC PRESSURE (padrão: falso), USE DENSITY (padrão: falso), USE REL HUMIDITY (padrão: falso), USE TEMPERATURE (padrão: falso), DENSITY (padrão: 1) e CUBIC EXPANSION COEFF (padrão: 0).

Estes valores são utilizados para calcular a densidade do ar e o fator Z, utilizados na recolha de dados, da seguinte forma:

temp = Temperatura convertida para graus Celsius, ou definida como 21,1111111 °C se SE TEMPERATURE for falso.

press = Pressão barométrica convertida para mm Hg, ou definida como 760 mm Hg se SE BAROMETRIC PRESSURE for falso.

RH = Humidade relativa, ou 70 se USE REL HUMIDITY for falso.

Pw = 0,001 * (999,83952 + (16,945176 * temp) - (7,9870401E-3 * (temp^2)) -(46,170461E-6*(temp^3))+(105,56302E-9*(temp^4))-(280,54253E-12*(temp^5)))/(1+(16,879850E-3*temp))

Se IS_PIP USE DENSITY for verdadeiro e houver um valor definido para IS_PIP DENSITY, então Pw é definido como IS_PIP DENSITY.

Caso contrário, utiliza a fórmula acima.

es = 1,3146 × 10⁹ × e^(-5315,56/(temp + 273,15))

Pa = ((0,4646 * (pressão - (0,003796 * RH * es))) / (273,15 + temperatura)) * 1E-3

Fator Y = 1 − (COEFICIENTE DE EXPANSÃO CÚBICA × (temperatura − 20))

Fator Z = (1/(Pw-Pa)) × (1-Pa/8) × (Fator Y)

As alterações na temperatura, pressão barométrica e humidade relativa atualizarão os cálculos acima em tempo real e também atualizarão o ecrã de Informações do Evento.

Abaixo destas opções, o número de amostras e os canais/pontos de teste para «Tal como encontrado» e «Tal como deixado» podem ser alterados em relação ao valor predefinido, se necessário. Exemplos de opções para Canais/Pontos de teste incluem «1-10», «1,3,5-10» ou «1-3,4,5,6-10». Isto permite-lhe ignorar determinados canais/pontos de teste, se assim o desejar.

Além disso, pode optar por recolher dados por AMOSTRA (todos os canais da amostra 1, depois todos os canais da amostra 2, etc.) ou por CANAL (todas as amostras do canal 1, todas as amostras do canal 2, etc.). Este valor é, por predefinição, o selecionado na configuração do método de pipetagem.

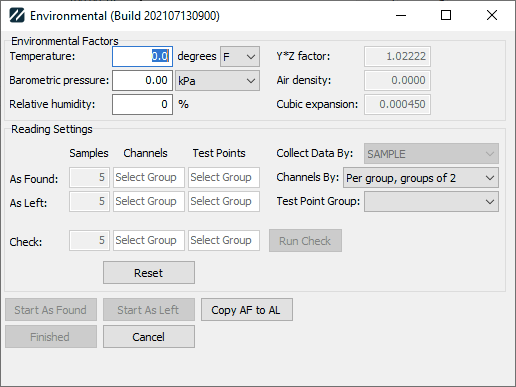

Se tiver uma balança multicanal, as opções disponíveis para «Canais por:» dependerão do espaçamento da pipeta. O STANDARD oferece-lhe as seguintes opções:

• Por grupo, grupos de X
• Por volume, grupos de X

onde X corresponde ao número de canais na balança ou a um número de canais na pipeta dividido de forma equitativa, com base no número de canais por fila.

O espaçamento de canais 1/2 STANDARD oferece as seguintes opções:

• Por grupo, pares/ímpares de X
• Por volume, par/ímpar de X

onde X é o número de canais ímpares por fila, ou um número de canais dividido de forma equitativa, sendo que há mais canais ímpares por fila na pipeta do que na balança.

Em ambos os casos, a opção «Por grupo» significa que irá recolher primeiro todos os volumes de um conjunto de canais (reduzindo a frequência de troca de pontas), enquanto a opção «Por volume» significa que irá recolher primeiro todas as amostras de um determinado volume (trocando as pontas com mais frequência, mas confirmando totalmente um determinado volume em todas as pontas).

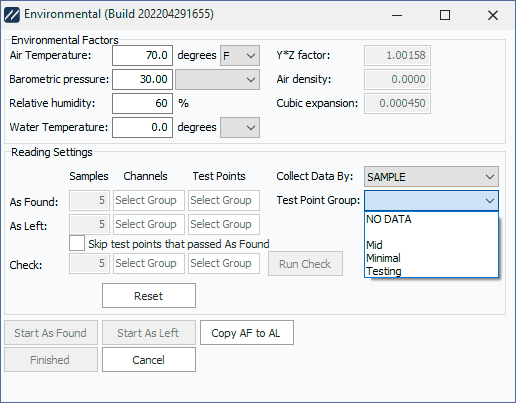

O Grupo de Pontos de Teste permite-lhe selecionar o grupo de pontos de teste a utilizar. O comportamento dependerá um pouco das opções definidas na grelha de pontos de teste. Se o grupo estiver em branco em todos os pontos de teste, será necessário recolher dados e o menu suspenso ficará desativado. Se voltar à caixa de diálogo depois de já ter introduzido alguns pontos de teste, o menu suspenso ficará bloqueado na sua escolha anterior.

Selecionar «SEM DADOS» significa que não irá introduzir quaisquer leituras e que, em vez disso, selecionará «Aprovado/Reprovado/Ajustado» fora do Módulo de Pipetas. Qualquer outra opção atualizará os Pontos de Teste para indicar quantos estão disponíveis e, por predefinição, selecionará todos os pontos de teste desse grupo.

A opção «Ignorar pontos de teste que foram aprovados tal como encontrados» permite-lhe ignorar quaisquer pontos de teste/canais em que tenha recolhido dados e o ponto de teste tenha sido aprovado. Se os dados «tal como encontrados» fossem apenas os pontos de teste 1 e 6, mas selecionar 1, 3 e 6 para «tal como deixado», então o ponto de teste 3 será sempre recolhido, mas os pontos 1 e 6 só serão apresentados se tiverem sido aprovados.

O botão «Copiar AF para AL» irá copiar todas as leituras «As Found» para «As Left», podendo substituir quaisquer dados «As Left» já recolhidos.

Quando clicar em «Iniciar como encontrado» ou «Iniciar como deixado», os dados ambientais serão guardados nos pontos de teste da seguinte forma (nos campos «Como encontrado»/«Como deixado»):

Pressão barométrica: pressão medida

Unidades de pressão barométrica: Tipo de pressão tal como medida

Humidade relativa: RH medida

Temperatura: Temperatura registada

Unidades de temperatura: Temperatura medida Tipo

Fator Y*Z: Conforme constatado no n.º 1

Densidade: Conforme constatado no n.º 2

Expansão: Conforme consta no n.º 3

Fator Y: Conforme constatado no n.º 4

Temperatura da água + Unidade: Conforme constatado - Texto personalizado 1

Também pode clicar em «Executar verificação», o que lhe permitirá recolher alguns dados de amostra — que não serão guardados — para verificar o desempenho da pipeta.

Para além dos dados, existem opções para configurar a ligação RS232 à balança, iniciar a recolha de valores «Tal como se encontrou» e iniciar a recolha de valores «Tal como ficou».

Se estiver ligada uma Sartorius SpeedCal Mobile com uma torre ambiental, aparecerá um botão «Ler ambiente» abaixo de «Configurar balança» para obter as condições ambientais atuais.
