Dati ambientali

Quando si accede alla schermata dei punti di prova di calibrazione in un evento non completato, vengono eseguite diverse operazioni, dopodiché viene visualizzata l'interfaccia dei dati ambientali.

I controlli effettuati sono i seguenti:

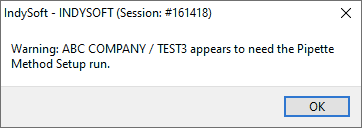

1. Si verifica che il nodo IS_PIP contenga il valore di testo PIPETTE. In caso contrario, verrà visualizzato un messaggio di avviso simile a quello riportato di seguito:

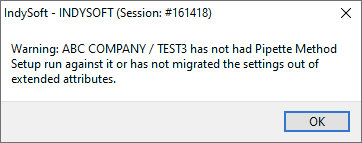

Se mancano alcune specifiche (probabilmente a causa di un aggiornamento con un numero maggiore di nodi), viene visualizzato questo avviso:

2. Si tenta di connettersi a ciascun master che presenta un nodo IS_PIP / BALANCE nelle specifiche. Verranno visualizzati gli errori di connessione. Se non ci sono saldi a cui collegarsi, riceverai una notifica.

3. Viene effettuato un controllo dei punti di prova. In caso contrario, verrà visualizzato un messaggio di avviso simile a quello riportato di seguito:

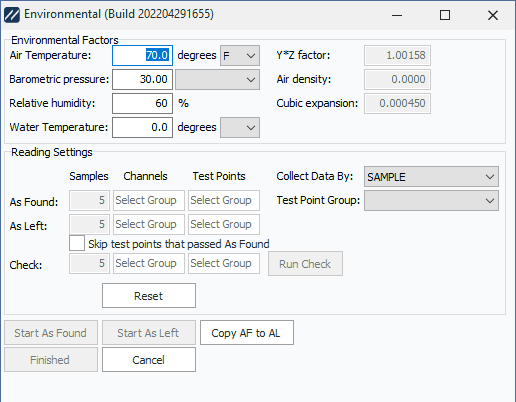

Una volta verificata la pipetta e collegate le bilance, viene visualizzata la schermata riportata di seguito. Questa schermata consente di verificare le condizioni ambientali, controllare il fattore YZ e selezionare le opzioni di prova di base. Se non disponi di una pipetta multicanale e di una bilancia, la procedura sarà la seguente:

Con un bilanciamento multicanale, potrai anche specificare la configurazione dei canali.

La temperatura, la pressione barometrica e l'umidità relativa sono tutte visualizzabili nella schermata delle informazioni sull'evento. Inoltre, vengono caricate le specifiche IS_PIP dell'attrezzatura: USE BAROMETRIC PRESSURE (impostazione predefinita: false), USE DENSITY (impostazione predefinita: false), USE REL HUMIDITY (impostazione predefinita: false), USE TEMPERATURE (impostazione predefinita: false), DENSITY (impostazione predefinita: 1) e CUBIC EXPANSION COEFF (impostazione predefinita: 0).

Questi valori servono a calcolare la densità dell'aria e il fattore Z, utilizzati durante la raccolta dei dati, come segue:

temp = Temperatura convertita in gradi Celsius, oppure impostata a 21,1111111 °C se SE TEMPERATURE è falso.

press = Pressione barometrica convertita in mm Hg, oppure impostata a 760 mm Hg se SE BAROMETRIC PRESSURE è falso.

RH = Umidità relativa, oppure 70 se USE REL HUMIDITY è falso.

Pw = 0,001 * (999,83952 + (16,945176 * temp) - (7,9870401E-3 * (temp^2)) -(46,170461E-6*(temp^3))+(105,56302E-9*(temp^4))-(280,54253E-12*(temp^5)))/(1+(16,879850E-3*temp))

Se IS_PIP USE DENSITY è vero ed era presente un valore per IS_PIP DENSITY, allora Pw viene impostato su IS_PIP DENSITY.

Altrimenti, utilizza la formula sopra indicata.

es = 1,3146 × 10⁹ × e^(-5315,56/(temp + 273,15))

Pa = ((0,4646 * (pressione - (0,003796 * umidità relativa * es)))/(273,15 + temperatura)) * 1E-3

Fattore Y = 1 − (COEFFICIENTE DI ESPANSIONE CUBICA * (temperatura − 20))

Fattore Z = (1/(Pw-Pa)) * (1-Pa/8) * (Fattore Y)

Le variazioni di temperatura, pressione barometrica e umidità relativa aggiorneranno immediatamente i calcoli sopra indicati e anche la schermata delle informazioni sull'evento.

Sotto questi campi, è possibile modificare, se necessario, il numero di campioni e i canali/punti di prova per le condizioni "As Found" e "As Left" rispetto ai valori predefiniti. Esempi di opzioni per i canali/punti di prova includono "1-10", "1,3,5-10" o "1-3,4,5,6-10". Questo ti permette di saltare determinati canali/punti di test, se lo desideri.

Inoltre, è possibile scegliere se raccogliere i dati per CAMPIONE (tutti i canali del campione 1, poi tutti i canali del campione 2, ecc.) o per CANALE (tutti i campioni del canale 1, tutti i campioni del canale 2, ecc.). Questo valore è impostato di default su quello selezionato nella configurazione del metodo di pipettatura.

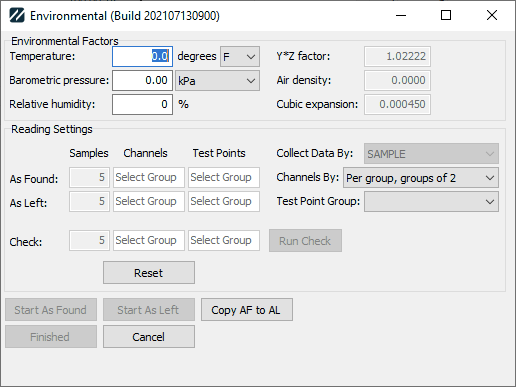

Se si dispone di una bilancia multicanale, le opzioni disponibili per "Canali per:" dipenderanno dalla spaziatura della pipetta. STANDARD offre le seguenti opzioni:

• Per gruppo, gruppi di X
• Per volume, gruppi di X

dove X è il numero di canali presenti sulla bilancia oppure un numero di canali della pipetta suddiviso in parti uguali, in base al numero di canali per fila.

La spaziatura standard di 1/2 offre le seguenti opzioni:

• Per gruppo, pari/dispari di X
• Per volume, pari/dispari di X

dove X è il numero di canali dispari per fila oppure un numero di canali equamente ripartito, nel caso in cui sulla pipetta vi siano più canali dispari per fila rispetto alla bilancia.

In entrambi i casi, l’opzione «Per gruppo» comporta la raccolta iniziale di tutti i volumi relativi a un insieme di canali (riducendo il numero di cambi di puntale), mentre l’opzione «Per volume» comporta la raccolta iniziale di tutti i campioni relativi a un determinato volume (con cambi di puntale più frequenti, ma garantendo la conferma completa di un determinato volume su tutti i puntali).

Il gruppo di punti di prova consente di selezionare il gruppo di punti di prova da utilizzare. Il comportamento dipenderà in parte dalle scelte effettuate nella griglia dei punti di test. Se il gruppo risulta vuoto per tutti i punti di prova, sarà necessario raccogliere i dati e il menu a tendina verrà disabilitato. Se torni alla finestra di dialogo dopo aver già inserito alcuni punti di prova, il menu a tendina rimarrà bloccato sulla tua scelta precedente.

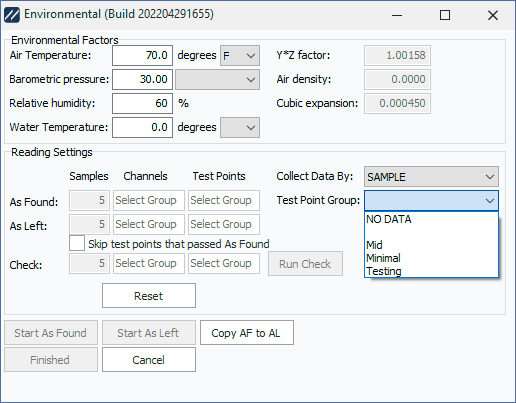

Selezionando «NO DATA» non si inseriranno valori di lettura, ma si selezioneranno le opzioni «Pass/Fail/Adjusted» al di fuori del modulo pipetta. Qualsiasi altra opzione aggiornerà i punti di test per indicarti quanti sono disponibili e, per impostazione predefinita, selezionerà tutti i punti di test di quel gruppo.

L'opzione "Salta i punti di test superati così come rilevati" consente di ignorare tutti i punti di test o i canali per i quali sono stati raccolti dati e il punto di test è risultato superato. Se i dati "as found" includevano solo i punti di test 1 e 6, ma si selezionano 1, 3 e 6 per "as left", il punto di test 3 verrà sempre registrato, mentre i punti 1 e 6 verranno visualizzati solo se hanno superato il test.

Il pulsante "Copia da AF a AL" copierà tutte le letture "As Found" nella colonna "As Left", sovrascrivendo eventualmente i dati già presenti in quest'ultima.

Quando si fa clic su "Avvia come trovato" o "Avvia come lasciato", i dati ambientali verranno salvati nei punti di test come segue (nei campi "Come trovato"/"Come lasciato"):

Pressione barometrica: pressione rilevata

Unità di misura della pressione barometrica: Tipo di pressione rilevata

Umidità relativa: come rilevata (RH)

Temperatura: temperatura rilevata

Unità di misura della temperatura: Temperatura rilevata Tipo

Fattore Y*Z: Come indicato al n. 1

Densità: così com'è Num 2

Espansione: Come trovato n. 3

Fattore Y: Come scoperto n. 4

Temperatura dell'acqua + Unità: Come rilevato - Testo personalizzato 1

È inoltre possibile fare clic su "Esegui verifica": in questo modo sarà possibile raccogliere alcuni dati di prova, che però non verranno salvati, per verificare le prestazioni della pipetta.

Oltre ai dati, sono disponibili opzioni per configurare la connessione RS232 alla bilancia, avviare la registrazione dei valori "As Found" e avviare la registrazione dei valori "As Left".

Se è collegato un Sartorius SpeedCal Mobile dotato di sensore ambientale, sotto la voce "Configura bilancia" comparirà il pulsante "Leggi condizioni ambientali" per rilevare le condizioni ambientali attuali.
