Raccolta dei dati

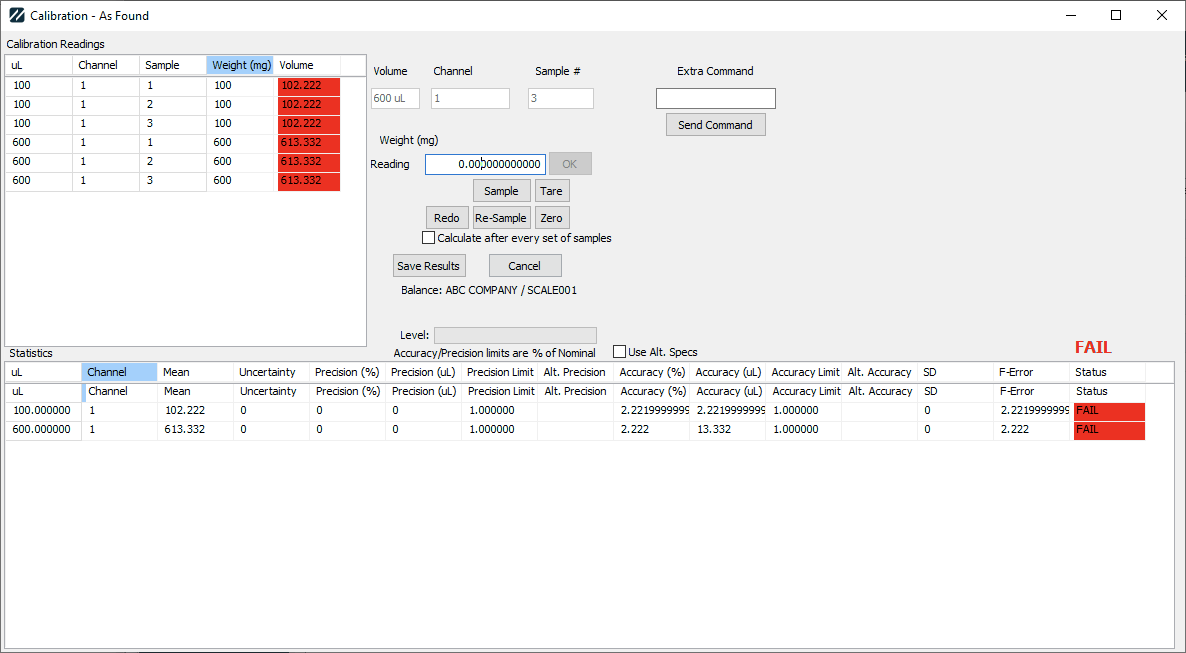

La raccolta dei dati per la modalità "così com'è" e "così come lasciato" è identica. Di seguito è riportato il modulo per la raccolta dei dati RS232.
All'avvio, la finestra di dialogo esegue innanzitutto la configurazione in base alle varie impostazioni presenti negli «Attributi estesi dell'attrezzatura» e ai punti di prova predefiniti.
La tabella dei valori di calibrazione contiene una riga per ciascun punto di prova, campione e canale. Il numero di campioni è specificato nell'attributo esteso NUMBER SAMPLES (il valore predefinito è 5). Quindi, 3 punti di prova con 4 campioni e 2 canali darebbero come risultato 24 righe. uL deriva dalla descrizione del punto di prova. Ch è sempre il canale 1, Sp è il numero del campione per quel punto di prova.
La tabella delle statistiche contiene una riga per ogni punto di prova. Le statistiche riassuntive vengono calcolate automaticamente man mano che si inseriscono i dati.
Le seguenti variabili vengono utilizzate internamente:
campioni: attributo esteso IS_PIP NUMBER SAMPLES (impostazione predefinita: 5)
accuratezza: attributo esteso IS_PIP CHECK ACCURACY (impostazione predefinita: false)
precisione: attributo esteso IS_PIP CHECK PRECISION (impostazione predefinita: false)
timer del ciclo: Attributo esteso IS_PIP USE CYCLE TIMER (impostazione predefinita: false)
modalità: Attributo esteso IS_PIP MODE
tipo di calcolo: Attributo esteso IS_PIP CALC TYPE
minuti: Attributo esteso IS_PIP CYCLE MINUTES
secondi: Attributo esteso IS_PIP CYCLE SECONDS
intervallo di vuoto evaporazione: Attributo esteso IS_PIP EVAP BLANK INTERVAL
avvio: true se la modalità non è " - TARE".
evap: 0
contatore evap: 0
Zfactor: dalla schermata Dati ambientali
Tipo di esecuzione: AS LEFT o AS FOUND
Calcola dopo...: IS_PIP CALCULATE AFTER (impostazione predefinita: deselezionata/"serie di campioni")

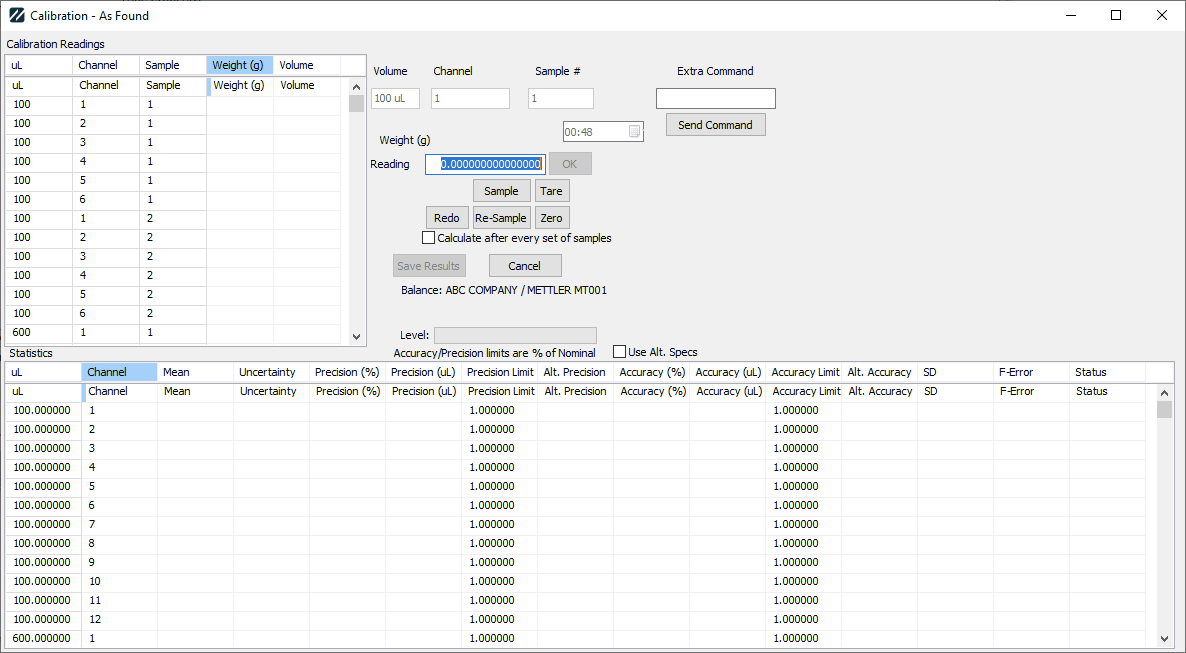

Se si utilizza il timer a cicli, sopra il pulsante OK relativo alla lettura viene visualizzato un conto alla rovescia che indica quando effettuare le letture. Ogni nuova lettura lo azzera su minuti:secondi.
La lettura ha un numero di cifre doppio rispetto alla risoluzione massima dei punti di prova.
Se non è collegata alcuna bilancia, l'unico modo per inserire i valori di lettura è direttamente nella griglia "Valori di calibrazione" o nella voce "Inserimento valori".
Nota: il fatto che la bilancia sia collegata correttamente non significa che le impostazioni siano corrette. Altri problemi possono impedire la lettura dei dati. Quando la bilancia invia un valore, si cerca di convertirlo in un numero. Quindi, ad esempio, se riceve "N + 0,4498 g", il valore verrà interpretato come 0,4498. "N - 1,26 g" verrebbe interpretato come -1,26. Quel valore viene quindi inserito nel campo di lettura e il pulsante OK viene reso attivo. Puoi controllarlo, modificarlo o semplicemente premere OK per confermarlo. Una nuova lettura sovrascriverà quella attuale.
Quando si preme OK, avvengono diverse operazioni:
1. Se il timer del ciclo è visibile, viene azzerato.
2. Se la modalità è "ADDITION" o "SUBTRACTION" e il valore di riferimento dell'evaporazione non è 0,
a. Il contatore dell'evaporazione viene incrementato
b. Se il contatore dell'evaporazione è uguale al valore di riferimento dell'evaporazione, la visualizzazione passa da "Reading" a "Evaporation Blank".
i. In questa fase non va prelevato alcun campione, poiché si sta calcolando il tasso di evaporazione.
ii. Il valore della prossima lettura verrà utilizzato per calcolare l'evap, che a sua volta verrà utilizzato come fattore di correzione per le letture successive.
c. in caso contrario, è impostato su "Lettura".
3. Si esamina la modalità per determinare come calcolare il valore rilevato, se non si tratta di una lettura "Evaporation Blank"
a. SOMMA: attuale - precedente + Evap
b. SOMMA - TARA: attuale
c. SOTTRAZIONE: attuale - precedente - Evap
d. SOTTRAZIONE - TARA: -attuale
4.Il valore finale della lettura viene aggiunto alla riga successiva, se non si tratta di una lettura di evaporazione in bianco
5. I risultati per la griglia delle statistiche vengono ricalcolati
Nota: è possibile modificare direttamente la colonna "Peso", ma ciò non influirà su quale riga viene considerata "corrente".
Se sono collegati più di un bilancia
Se si preme il pulsante «Sample», viene inviato il comando «Sample» per richiedere alla bilancia di inviare un valore di lettura.
Se si preme il pulsante "Ripeti", viene inviato il comando "Campione" e la logica sopra descritta viene applicata al peso corrente anziché a quello successivo. Ciò consente di ripetere una lettura errata della bilancia.
Se si preme il pulsante "Re-sample", viene inviato il comando "Sample" e la logica sopra descritta viene applicata al peso corrente anziché a quello successivo. Ciò consente di ripetere un campionamento non riuscito.
Premendo il tasto "Tara" o "Zero" verrà inviato il comando corrispondente alla bilancia.
Se la modalità è ADDITION o SUBTRACTION, viene visualizzato il pulsante Tare. Premendolo, il valore di "previous" viene azzerato.
La griglia delle statistiche viene calcolata come segue:
1. Per ogni lettura di calibrazione, il volume viene impostato sul prodotto tra il peso e il fattore Z
2. Per ogni punto di prova (gruppo completo di campioni),
a. Se la precisione e il tipo di calcolo sono impostati su "INDIVIDUAL BASED", allora
i. per ogni peso, se abs(peso * fattore Z - valore nominale) * 100 > precisione * valore nominale, il punto di prova non supera il test
3.I singoli pesi vengono sommati insieme come SumWeight,
4.MeanWeight = SumWeight / campioni
5.MeanVolume = MeanWeight * Zfactor
6.SDVolume = deviazione standard campionaria dei volumi
7.Precision = SDVolume * 100 / MeanVolume
8.Accuracy = (MeanVolume - nominal)*100/nominal
9.F-Error = abs(Accuracy) + 2*SDVolume
10.se Samples > 1 allora
a.Salva Precision, SDVolume e F-Error nella griglia Statistics
b.altrimenti, salva NA per quei valori
11.se si utilizza l'accuratezza come criterio,
a.se abs(Accuracy) > Accuracy Limit, il punto di prova non supera il test
12.se si utilizza la precisione come criterio e Calc Type="AVERAGE BASED
a.se samples <=1 oppure abs(precision) > Precision Limit, il punto di prova non supera il test
I punti di test privi di dati completi presentano i valori relativi a media, precisione (%), accuratezza (%), deviazione standard, errore F e stato cancellati.
Se configurati, anche i punti di prova con dati completi calcoleranno le relative incertezze.
Se tutti i dati sono stati inseriti, il pulsante «Salva risultati» è attivo; in caso contrario, è disattivato.
Inoltre, i singoli volumi che superano il limite di precisione saranno evidenziati con uno sfondo rosso nella tabella delle letture. Il risultato complessivo verrà visualizzato sopra la tabella delle statistiche in verde (SUPERATO) o in rosso (NON SUPERATO).
Pulsanti
Se si preme il pulsante Annulla, la finestra di dialogo viene chiusa e tutte le letture vengono ignorate.
Se si preme il pulsante "Salva risultati", la finestra di dialogo viene chiusa e tutte le letture vengono salvate nelle tabelle "Punti di prova di calibrazione" (CALPNTS) e "Punti di prova di calibrazione aggiuntivi" (CALPNTSEXTRA). Per i risultati "AS FOUND", il nome del campo nella scheda "Punti di prova di calibrazione aggiuntivi" è "AS FOUND #", dove # indica il numero del punto di prova. I risultati vengono memorizzati nei campi "as found" (1 o 0 per "PASS" o "FAIL"), "Custom1" e "Custom3" relativi al punto di test. Per i risultati AS LEFT, il nome del campo in "Punti di prova di calibrazione aggiuntivi" è "AS LEFT #", dove # indica il numero del punto di prova. I risultati vengono memorizzati nei campi "as left" (1 o 0 per "PASS" o "FAIL"), "Custom2" e "custom4" relativi al punto di test. Vengono quindi calcolati i risultati complessivi (Superato/Non superato/Corretto) per l'intero evento.
Comando aggiuntivo
: consente di inviare comandi specifici per il dispositivo alla bilancia tramite RS232. Digita il comando nella finestra, quindi fai clic su "Invia comando". Consulta il manuale di istruzioni del tuo dispositivo per conoscere i comandi e la loro funzione. Questa opzione è visibile solo se si è collegati a un dispositivo tramite RS232. |
