Recolha de dados

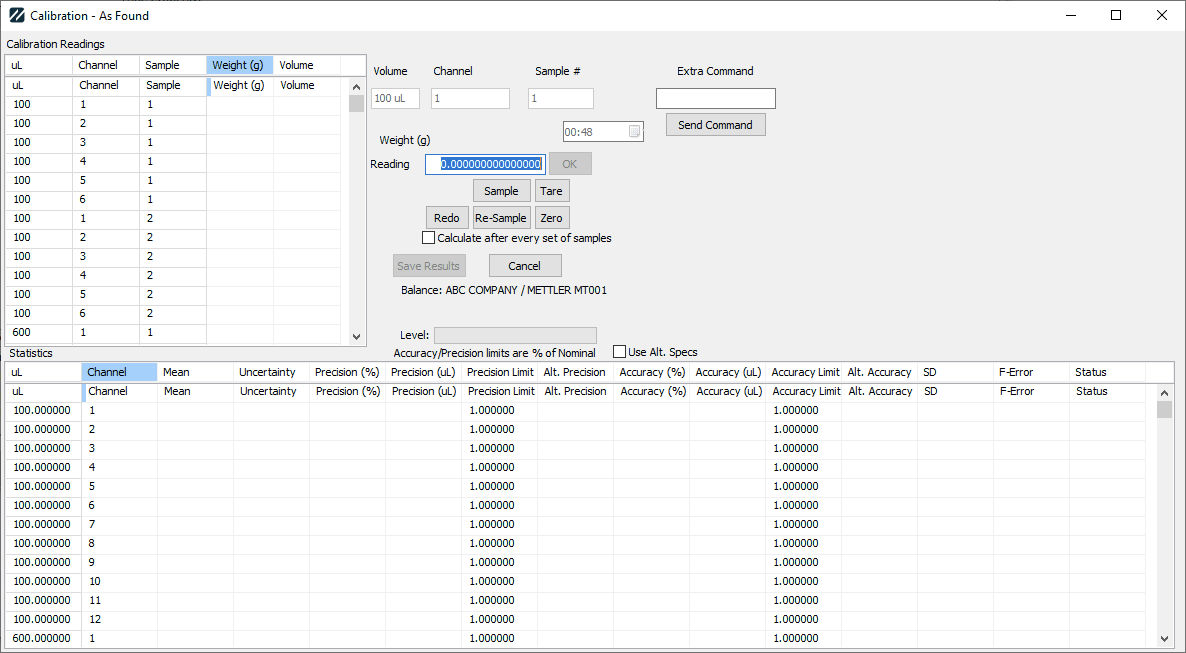

A recolha de dados para «tal como se encontrou» e «tal como se deixou» é idêntica. Segue-se o formulário para a recolha de dados RS232.

Quando a caixa de diálogo é aberta, a primeira coisa que faz é configurar-se de acordo com as várias definições nos Atributos Alargados do Equipamento e nos pontos de teste predefinidos.

A tabela de valores de calibração tem uma linha para cada ponto de teste, amostra e canal. O número de amostras está definido no atributo estendido NUMBER SAMPLES (o valor predefinido é 5). Assim, 3 pontos de teste com 4 amostras e 2 canais resultariam em 24 linhas. uL provém da descrição do ponto de teste. Ch é sempre o canal 1, Sp é o número da amostra para esse ponto de teste.

A grelha de estatísticas tem uma linha para cada ponto de teste. As estatísticas resumidas são calculadas automaticamente à medida que os dados são introduzidos.

As seguintes variáveis são utilizadas internamente:

amostras: Atributo Estendido IS_PIP NUMBER SAMPLES (valor padrão: 5)

precisão: Atributo Estendido IS_PIP CHECK ACCURACY (valor padrão: false)

exatidão: Atributo Estendido IS_PIP CHECK PRECISION (valor padrão: false)

temporizador de ciclo: Atributo estendido IS_PIP USE CYCLE TIMER (padrão: false)

modo: Atributo estendido IS_PIP MODE

tipo de cálculo: Atributo estendido IS_PIP CALC TYPE

minutos: Atributo estendido IS_PIP CYCLE MINUTES

segundos: Atributo estendido IS_PIP CYCLE SECONDS

intervalo de evaporação: Atributo estendido IS_PIP EVAP BLANK INTERVAL

iniciar: verdadeiro se o modo não for um modo " - TARE".

evap: 0

contador de evaporação: 0

Fator Z: na tela de Dados Ambientais

Tipo de execução: AS LEFT ou AS FOUND

Calcular após...: IS_PIP CALCULATE AFTER (por predefinição, desmarcado/"conjunto de amostras")

Se estiver a ser utilizado o temporizador de ciclo, é apresentado um temporizador de contagem decrescente acima do botão OK da leitura, para indicar quando as leituras devem ser efetuadas. Cada nova leitura reinicia o contador para minutos:segundos.

A leitura tem o dobro do número de dígitos disponíveis em relação à resolução máxima nos pontos de teste.

Se não estiver ligada nenhuma balança, a única forma de introduzir as leituras é diretamente na grelha «Leituras de calibração» ou na entrada «Leitura».

Nota: O facto de o balanço estar ligado com sucesso não significa que as configurações estejam corretas. Outros problemas podem impedir a leitura dos dados. Quando a balança envia uma leitura, é feita uma tentativa de a converter num número. Assim, por exemplo, se receber «N + 0,4498 g», esse valor será interpretado como 0,4498. «N - 1,26 g» seria interpretado como -1,26. Esse valor é então inserido no campo de entrada «Leitura», e o botão «OK» fica ativo. Pode revê-lo, modificá-lo ou simplesmente clicar em OK para aceitá-lo. Uma nova leitura substituirá a atual.

Quando se clica em OK, ocorrem várias coisas:

1. Se o temporizador de ciclo estiver visível, é reiniciado.

2. Se o modo for «ADDITION» (Adição) ou «SUBTRACTION» (Subtração) e o valor de referência de evaporação não for 0,

a. O contador de evaporação é incrementado

b. Se o contador de evaporação for igual ao valor de referência de evaporação, muda de «Reading» (Leitura) para «Evaporation Blank» (Referência de evaporação).

i. Não se deve recolher nenhuma amostra neste momento, uma vez que se está a calcular a quantidade de evaporação.

ii. A próxima leitura será utilizada para calcular a evaporação, que será depois utilizada como um fator de correção nas leituras futuras.

c. caso contrário, fica definido como «A ler».

3. O modo é analisado para determinar como calcular a leitura, caso não se trate de uma leitura de branco de evaporação

a. ADIÇÃO: atual - anterior + evaporação

b. ADIÇÃO - TARA: atual

c. SUBTRACÇÃO: atual - anterior - evaporação

d. SUBTRACÇÃO - TARA: -atual

4.O valor final da leitura é adicionado à linha seguinte, se esta não for uma leitura de Evaporação em Branco

5.Os resultados para a grelha de Estatísticas são recalculados

Nota: pode alterar diretamente a coluna «Peso», mas isso não afetará o que é considerado a linha «atual».

Se estiverem ligados mais do que um balanço

Se o botão «Sample» for premido, o comando «Sample» é enviado para solicitar que a balança envie uma leitura.

Se o botão «Refazer» for premido, o comando «Amostra» é enviado e a lógica acima descrita aplica-se ao peso atual, em vez de ao peso seguinte. Isto permite corrigir uma leitura incorreta da balança.

Se o botão «Re-sample» for premido, o comando «Sample» é enviado e a lógica acima descrita é aplicada ao peso atual, em vez de ao peso seguinte. Isto permite refazer uma amostra com defeito.

Ao premir «Tare» ou «Zero», o comando correspondente será enviado para a balança.

Se o modo for ADIÇÃO ou SUBTRACÇÃO, o botão Tare é apresentado. Ao premir este botão, o valor de «anterior» é definido como zero.

A grelha de estatísticas é calculada da seguinte forma:

1.Para cada leitura de calibração, o volume é definido como o peso * fator Z

2.Para cada ponto de teste (grupo completo de amostras),

a.Se a precisão e o tipo de cálculo forem "INDIVIDUAL BASED", então

i.para cada peso, se abs(peso * fator Z - nominal) * 100 > for maior que a precisão * nominal, o ponto de teste falha

3.Os pesos individuais são somados como SumWeight,

4.MeanWeight = SumWeight / amostras

5.MeanVolume = MeanWeight * Zfactor

6.SDVolume = desvio padrão das amostras dos Volumes

7.Precision = SDVolume * 100 / MeanVolume

8.Accuracy = (MeanVolume - nominal)*100/nominal

9.F-Error = abs(Accuracy) + 2*SDVolume

10.Se o número de amostras for > 1, então

a. Guarde Precision, SDVolume e F-Error na grelha de Estatísticas

b. Caso contrário, guarde NA para esses valores

11.Se for utilizada a precisão como critério,

a.se abs(Precisão) > Limite de Precisão, o ponto de teste falha

12.Se for utilizada a precisão como critério e Tipo de Cálculo="BASEADO NA MÉDIA

a.se amostras <=1 ou abs(Precisão) > Limite de Precisão, o ponto de teste falha

Os pontos de teste sem dados completos têm a média, a precisão (%), a exatidão (%), o desvio padrão, o erro F e o estado a «limpo».

Os pontos de teste com dados completos também calcularão as suas incertezas, se estiverem configurados para tal.

Se todos os dados forem introduzidos, o botão «Guardar resultados» fica ativado; caso contrário, fica desativado.

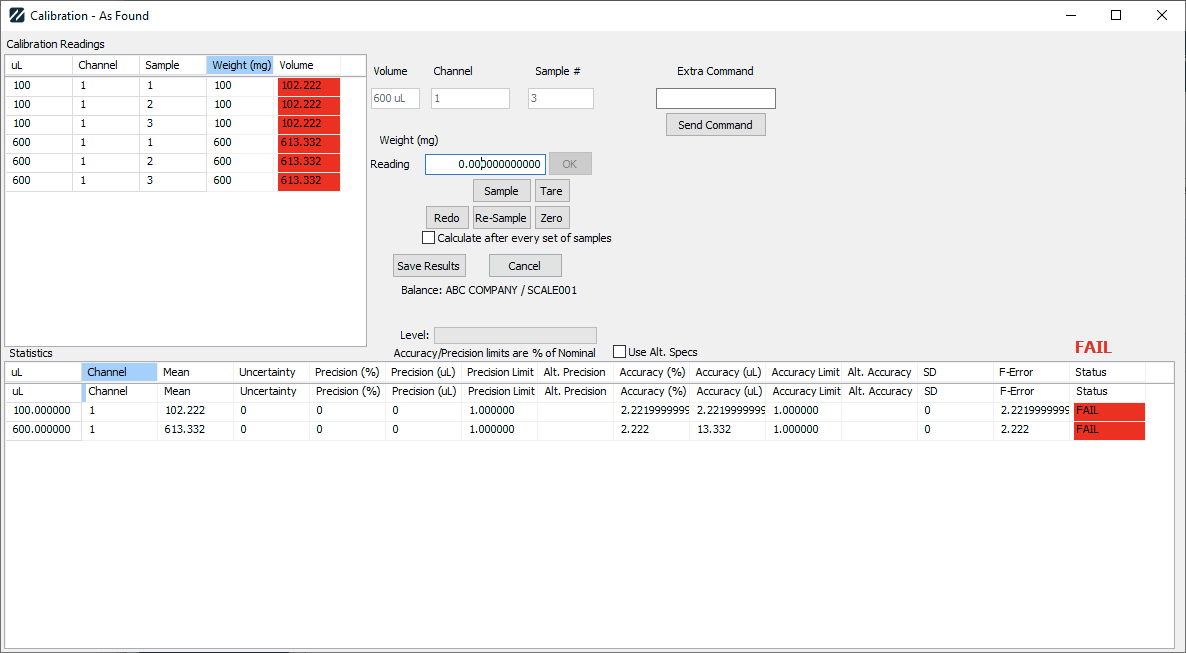

Além disso, os volumes individuais que excedam o limite de precisão serão apresentados na grelha de leituras com um fundo vermelho. O resultado geral será apresentado acima da tabela de estatísticas a verde (APROVADO) ou a vermelho (REPROVADO).

Botões

Se o botão Cancelar for pressionado, a caixa de diálogo é fechada e todas as leituras são descartadas.

Se o botão «Guardar resultados» for premido, a caixa de diálogo é fechada e todas as leituras são guardadas nas tabelas «Pontos de teste de calibração» (CALPNTS) e «Pontos de teste de calibração adicionais» (CALPNTSEXTRA). Nos resultados «AS FOUND», o nome do campo em «Calibration Test Points Extra» é «AS FOUND #», em que # corresponde ao número do ponto de teste. Os resultados são armazenados nos campos «as found» (1 ou 0 para «PASS» ou «FAIL»), «Custom1» e «Custom3» do ponto de teste. Nos resultados AS LEFT, o nome do campo em «Pontos de Teste de Calibração Extra» é «AS LEFT #», em que # corresponde ao número do ponto de teste. Os resultados são armazenados nos campos «as left» (1 ou 0 para «PASS» ou «FAIL»), «Custom2» e «custom4» do ponto de teste. Em seguida, são calculados os resultados globais de Aprovado/Reprovado/Ajustado para todo o evento.

Comando adicional

Isto permite enviar comandos específicos do dispositivo para a balança através da porta RS232. Introduza o comando na janela e, em seguida, clique em «Enviar comando». Consulte o manual de instruções da sua balança para saber quais são os comandos e o que fazem. Isto só é visível se estiver ligado a um dispositivo através de RS232. |
