Datos medioambientales
Cuando se accede a la pantalla «Puntos de prueba de calibración» en un evento incompleto, se llevan a cabo varias acciones, tras lo cual se muestra la interfaz de datos ambientales.
Las comprobaciones que se realizan son las siguientes:

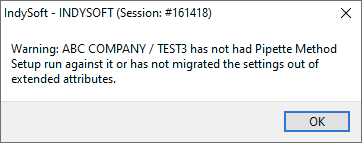

- Se comprueba la pipeta para asegurarse de que existe el nodo IS_PIP, con el valor de texto PIPETTE. De lo contrario, aparecerá un mensaje de advertencia similar al siguiente:

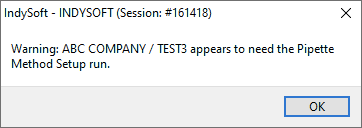

Si faltan algunas especificaciones (quizás debido a una actualización con más nodos), aparece esta advertencia:
- Se intenta conectarse a cada maestro que tenga un nodo IS_PIP / BALANCE en las especificaciones. Se mostrarán los errores de conexión. Si no hay saldos con los que se pueda establecer una conexión, se te notificará.
- Se comprueba la presencia de puntos de prueba. De lo contrario, aparecerá un mensaje de advertencia similar al siguiente:

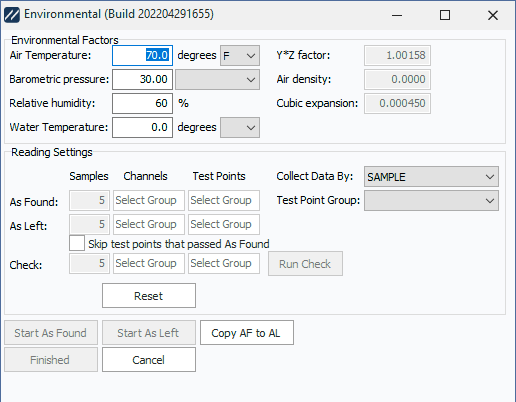

Una vez verificada la pipeta y conectadas las balanzas, aparece la siguiente pantalla. Esta pantalla te permite comprobar las condiciones ambientales, revisar el factor YZ y seleccionar las opciones básicas de prueba. Si no dispones de una pipeta multicanal y una balanza, el proceso será el siguiente:

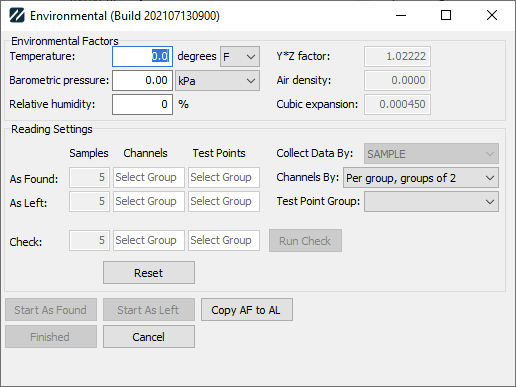

Con un balance multicanal, también podrás indicar la disposición de los canales.
La temperatura, la presión barométrica y la humedad relativa se pueden consultar en la pantalla de información del evento. Además, se cargan las especificaciones de Equipment IS_PIP: USE BAROMETRIC PRESSURE (valor predeterminado: false), USE DENSITY (valor predeterminado: false), USE REL HUMIDITY (valor predeterminado: false), USE TEMPERATURE (valor predeterminado: false), DENSITY (valor predeterminado: 1) y CUBIC EXPANSION COEFF (valor predeterminado: 0).
Estos valores se utilizan para calcular la densidad del aire y el factor Z, que se emplean al recopilar datos, de la siguiente manera:
temp = Temperatura convertida a grados Celsius, o fijada en 21,1111111 °C si SE TEMPERATURE es falso.
press = Presión barométrica convertida a mm Hg, o fijada en 760 mm Hg si SE BAROMETRIC PRESSURE es falso.
HR = Humedad relativa, o 70 si USE REL HUMIDITY es falso.
Pw = 0,001 * (999,83952 + (16,945176 * temp) - (7,9870401E-3 * (temp^2)) -(46,170461E-6*(temp^3))+(105,56302E-9*(temp^4))-(280,54253E-12*(temp^5)))/(1+(16,879850E-3*temp))
Si IS_PIP USE DENSITY es verdadero y se ha especificado un valor para IS_PIP DENSITY, entonces Pw se establece en IS_PIP DENSITY.
De lo contrario, utiliza la fórmula anterior.
es = 1,3146 × 10⁹ × e^(-5315,56/(temp + 273,15))
Pa = ((0,4646 * (presión - (0,003796 * HR * es))) / (273,15 + temperatura)) * 1E-3
Factor Y = 1 − (COEFICIENTE DE EXPANSIÓN CÚBICA × (temperatura − 20))
Factor Z = (1/(Pw-Pa)) × (1-Pa/8) × (Factor Y)
Los cambios en la temperatura, la presión barométrica y la humedad relativa actualizarán los cálculos anteriores en tiempo real y también actualizarán la pantalla de información del evento.
Debajo de estos, se puede modificar el número de muestras y los canales o puntos de prueba para «Tal y como se encontró» y «Tal y como se dejó», si fuera necesario. Algunos ejemplos de opciones para canales/puntos de prueba son «1-10», «1, 3, 5-10» o «1-3, 4, 5, 6-10». Esto te permite saltarte determinados canales o puntos de prueba, si lo deseas.
Además, puedes elegir entre recopilar datos por MUESTRA (todos los canales de la muestra 1, luego todos los canales de la muestra 2, etc.) o por CANAL (todas las muestras del canal 1, todas las muestras del canal 2, etc.). Este valor se establece por defecto en el seleccionado en la configuración del método de pipeteo.
Si dispone de una balanza multicanal, las opciones disponibles en «Canales por:» dependerán de la separación entre los canales de la pipeta. STANDARD te ofrece las siguientes opciones:
- Por grupo, grupos de X
- Por volumen, grupos de X
donde X es el número de canales de la balanza o un número de canales de la pipeta dividido en partes iguales, en función del número de canales por fila.
La separación estándar de 1/2 entre canales ofrece las siguientes opciones:
- Por grupo, par/impar de X
- Por volumen, par/impar de X
donde X es el número de canales impares por fila, o bien un número de canales dividido en partes iguales, en el que hay más canales impares por fila en la pipeta que en la balanza.
En ambos casos, la opción «Por grupo» implica que primero se recopilarán todos los volúmenes de un conjunto de canales (lo que reduce el número de cambios de punta), mientras que la opción «Por volumen» implica que primero se recopilarán todas las muestras de un volumen determinado (lo que implica cambiar de punta con más frecuencia, pero permite confirmar completamente un volumen determinado en todas las puntas).

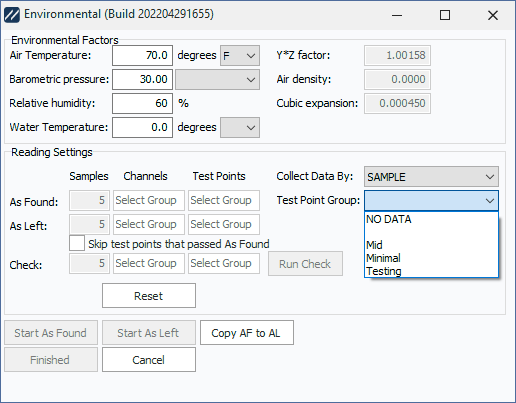

El grupo de puntos de prueba te permite seleccionar qué grupo de puntos de prueba deseas utilizar. El comportamiento dependerá en cierta medida de las opciones seleccionadas en la cuadrícula de puntos de prueba. Si el grupo está en blanco en todos los puntos de prueba, será necesario recopilar datos y el menú desplegable se desactivará. Si vuelves al cuadro de diálogo después de haber introducido ya algunos puntos de prueba, el menú desplegable se mantendrá en la opción que habías seleccionado anteriormente.
Si seleccionas «NO DATA», no introducirás ningún valor y, en su lugar, seleccionarás «Aprobado/Rechazado/Ajustado» fuera del módulo de pipeteo. Cualquier otra opción actualizará los puntos de prueba para indicarte cuántos hay disponibles, y se seleccionarán de forma predeterminada todos los puntos de prueba de ese grupo.
La opción «Omitir puntos de prueba que hayan superado la prueba tal y como se encontraron» te permite ignorar cualquier punto o canal de prueba en el que hayas recopilado datos y el punto de prueba haya superado la prueba. Si los datos «tal y como se encontraron» solo incluían los puntos de prueba 1 y 6, pero seleccionas 1, 3 y 6 para «tal y como se dejó», entonces siempre se recopilará el punto de prueba 3, pero los puntos 1 y 6 solo se mostrarían si hubieran superado la prueba.
El botón «Copiar AF a AL» copiará todos los valores de «Tal y como se encontró» a «Tal y como se dejó», lo que podría sobrescribir cualquier dato de «Tal y como se dejó» que se haya recopilado.
Al hacer clic en «Iniciar tal y como se encontró» o «Iniciar tal y como se dejó», los datos ambientales se guardarán en los puntos de prueba de la siguiente manera (en los campos «Tal y como se encontró» y «Tal y como se dejó»):
Presión barométrica: presión registrada
Unidades de presión barométrica: según el tipo de presión detectada
Humedad relativa: HR medida
Temperatura: Temperatura registrada.
Unidades de temperatura: Temperatura tal y como se ha registrado. Tipo
Factor Y*Z: Según se ha constatado, n.º 1
Densidad: tal y como se ha determinado, n.º 2
Ampliación: Tal y como se encuentra, n.º 3
Factor Y: Tal y como se encontró, n.º 4
Temperatura del agua + Unidad: Tal y como se ha encontrado. Texto personalizado 1
También puede hacer clic en «Ejecutar comprobación», lo que le permitirá recopilar algunos datos de muestra —aunque no se guardarán— para verificar el rendimiento de la pipeta.
Además de los datos, hay opciones para configurar la conexión RS232 con la báscula, iniciar la toma de lecturas «tal y como se encuentra» e iniciar la toma de lecturas «tal y como queda».
Si se conecta una Sartorius SpeedCal Mobile con una torre de control ambiental, aparecerá un botón con la indicación «Leer condiciones ambientales» debajo de «Configurar báscula» para obtener las condiciones ambientales actuales.
