Configuração da margem de segurança nos relatórios do PrintBuilder

Nota: está incluído no diretório de instalação do Módulo de Incerteza um exemplo de certificado IndySoft denominado GuardbandingExample.rtm, que contém todo o layout de exemplo e o código personalizado mencionados neste tópico de ajuda. Para importar este modelo de certificado de exemplo para o PrintBuilder, selecione o tipo de modelo «Certificados» no PrintBuilder e clique no botão «Importar a partir do ficheiro».

É possível configurar facilmente a faixa de segurança num relatório CERTIFICATE ou NON-CONFORMANCE da IndySoft utilizando o PrintBuilder. Selecione o relatório pretendido e edite-o utilizando o criador de relatórios IndySoft (clique duas vezes no nome do relatório no PrintBuilder). Selecione o subrelatório «CalibrationTestPoints» nas separadores na parte inferior e, em seguida, adicione o campo «Incerteza» à sua grelha de pontos de teste. Segue-se um exemplo:

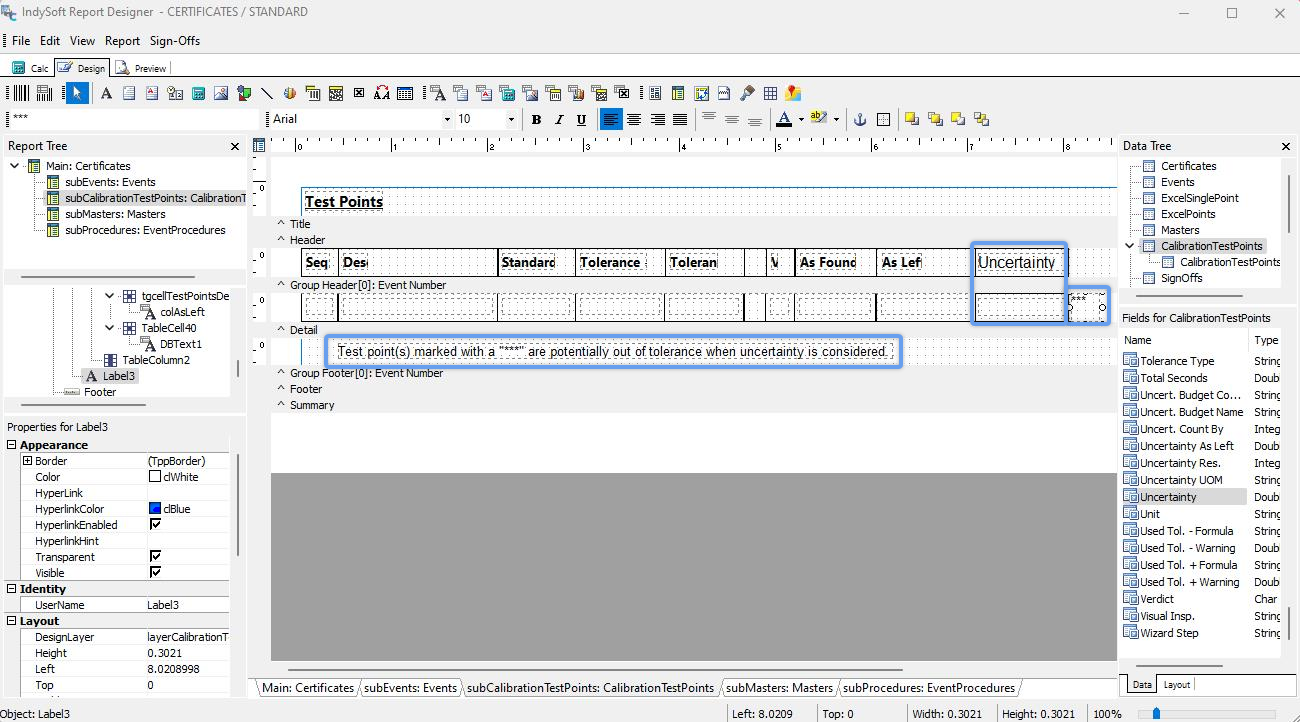

Adicionar um campo de incerteza a um certificado - Exemplo

Para além do novo campo «Incerteza», este exemplo também utiliza um símbolo opcional *** para indicar se um ponto de teste está potencialmente fora da tolerância quando se tem em conta a incerteza. Pode configurar código personalizado para mostrar ou ocultar estes *** em cada ponto de teste, utilizando o separador «Calc» no IndySoft Report Designer. Segue-se um exemplo deste código personalizado. Neste caso, o evento BeforePrint é utilizado para a faixa «Detalhe» do subrelatório «CalibrationTestPoints».

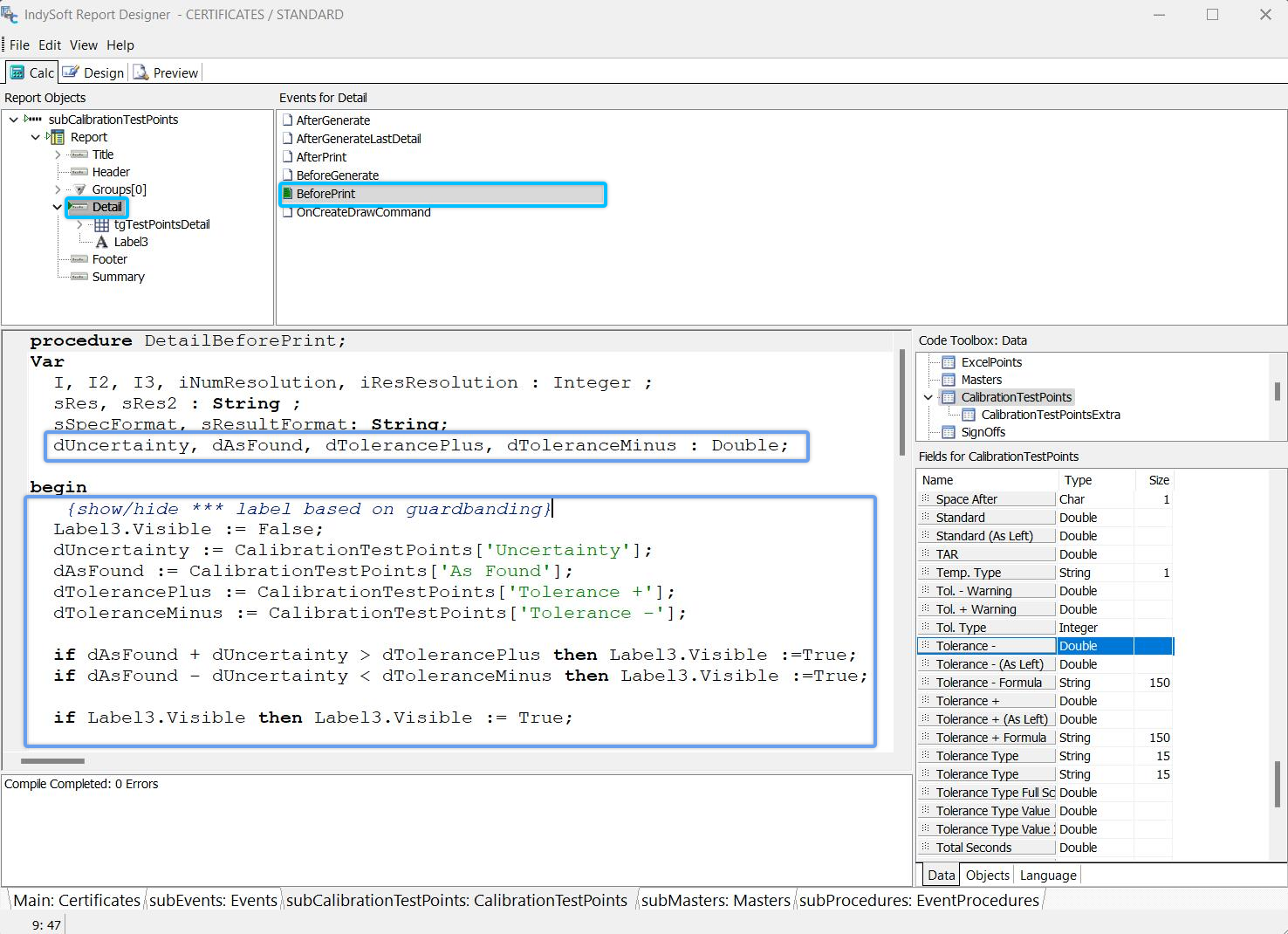

Código personalizado do DetailBeforePrint para mostrar/ocultar o aviso sobre guardbanding

Pascal

Var
  dUncertainty, dAsFound, dTolerancePlus, dToleranceMinus : Double;

{mostrar/ocultar *** etiqueta com base na margem de segurança}
  Label3.Visible := False;
  dUncertainty := CalibrationTestPoints['Uncertainty'];
  dAsFound := CalibrationTestPoints['As Found'];
  dTolerancePlus := CalibrationTestPoints['Tolerance +'];
  dTolerânciaMenos := PontosDeTesteDeCalibração['Tolerância -'];

  se dEncontrado + dIncerteza > dTolerânciaMais então Label3.Visível :=True;
  se dEncontrado - dIncerteza < dTolerânciaMenos então Label3.Visível :=True;

  se Label3.Visível então Label3.Visível := True;

Por fim, é provável que seja necessário formatar a apresentação do campo «Incerteza» no certificado de acordo com a resolução especificada no Orçamento de Incerteza (que não é necessariamente a resolução especificada para os campos «Tal como encontrado», «Tal como deixado» ou «Tolerância»). Esta resolução do orçamento de incerteza é mapeada para um campo personalizado de ponto de teste utilizando a opção «Mapear Unidade/Res. Campo «To» no Módulo de Incerteza. Para efeitos deste exemplo, foi selecionada a opção «Custom 1» para «Map Unit/Res. Para... Para formatar o valor da incerteza na grelha de pontos de ensaio dentro do certificado, utilize o código personalizado conforme indicado abaixo:

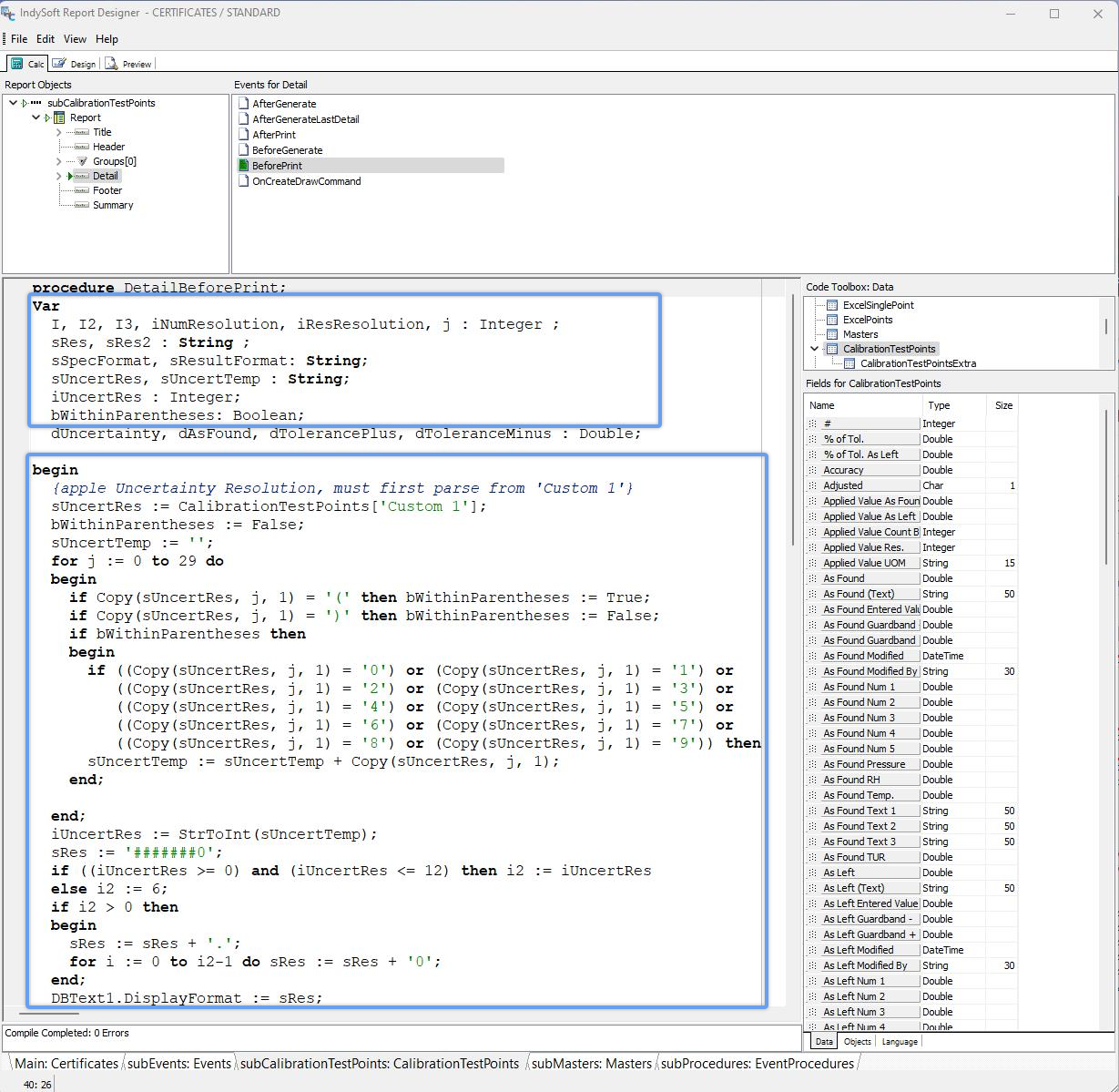

Código «BeforeDetail» para a aplicação da resolução de incertezas

Pascal

Var
  I, I2, I3, iNumResolution, iResResolution, j : Integer;
  sRes, sRes2 : String;
  sSpecFormat, sResultFormat : String;
  sUncertRes, sUncertTemp : String;
  iUncertRes : Integer;
  bWithinParentheses : Boolean;
  dUncertainty, dAsFound, dTolerancePlus, dToleranceMinus : Double;

begin
  {Resolução de incerteza da Apple, deve primeiro ser analisada a partir de 'Custom 1'}
  sUncertRes := CalibrationTestPoints['Custom 1'];
  bWithinParentheses := False;
  sUncertTemp := '';
  for j := 0 to 29 do
  begin
    if Copy(sUncertRes, j, 1) = '(' then bWithinParentheses := True;
    if Copy(sUncertRes, j, 1) = ')' then bWithinParentheses := False;
    se bWithinParentheses então
    começo
      se ((Copy(sUncertRes, j, 1) = '0') ou (Copy(sUncertRes, j, 1) = '1') ou
         ((Copy(sUncertRes, j, 1) = '2') ou (Copy(sUncertRes, j, 1) = '3') ou
         ((Copy(sUncertRes, j, 1) = '4') ou (Copy(sUncertRes, j, 1) = '5') ou
         ((Copy(sUncertRes, j, 1) = '6') ou (Copy(sUncertRes, j, 1) = '7') ou
         ((Copy(sUncertRes, j, 1) = '8') ou (Copy(sUncertRes, j, 1) = '9')) então
      sUncertTemp := sUncertTemp + Copy(sUncertRes, j, 1);
    end;

  end;
  iUncertRes := StrToInt(sUncertTemp);
  sRes := '#######0';
  if ((iUncertRes >= 0) and (iUncertRes <= 12) then i2 := iUncertRes
  else i2 := 6;
  if i2 > 0 then
  begin
    sRes := sRes + '.';
    for i := 0 to i2-1 do sRes := sRes + '0';
  end;
  DBText1.DisplayFormat := sRes;

No exemplo de código acima, repare que Label3 se refere ao componente de texto «***» adicionado no separador Design. A Legenda 2 refere-se à legenda abaixo dos pontos de teste que diz: «Os pontos de teste assinalados com "***" estão potencialmente fora da tolerância quando se tem em conta a incerteza.». Uma vez que a propriedade Visible do Label2 está definida por predefinição como False na tabela Design principal, o Label2 só será exibido se houver pelo menos um ponto de teste marcado com «***». |
