Pièces

Onglet « Pièces » de l'

Association des pièces à l'équipement

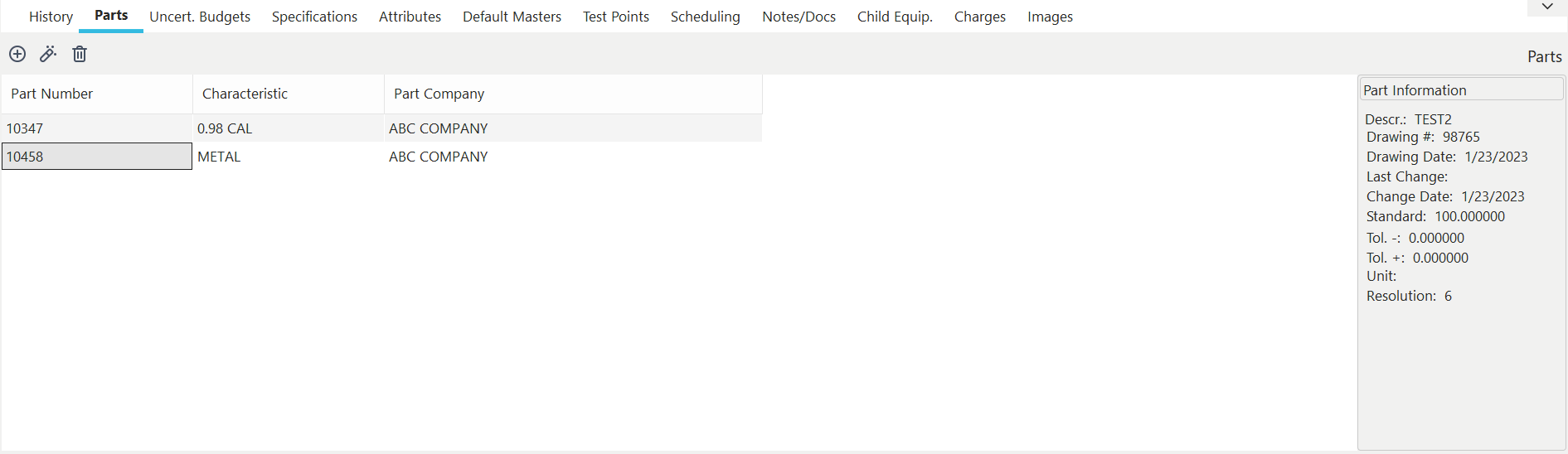

L'onglet « Pièces » vous permet de définir les pièces par défaut à mesurer pour l'équipement actuel. La boîte de dialogue ci-dessous affiche cet onglet.

Ajouter des pièces à mesurer

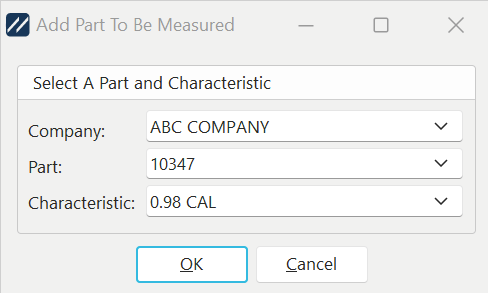

Pour ajouter une nouvelle pièce à mesurer, cliquez sur le bouton « Ajouter une pièce à mesurer » ; la boîte de dialogue suivante s'affichera :

Ajouter une pièce à mesurer

Sélectionnez une société, une pièce et une caractéristique. Ces trois champs sont obligatoires. Une fois que vous avez sélectionné votre pièce et sa caractéristique, cliquez sur le bouton OK. Votre entrée apparaîtra dans la grille affichée.

Informations sur la pièce

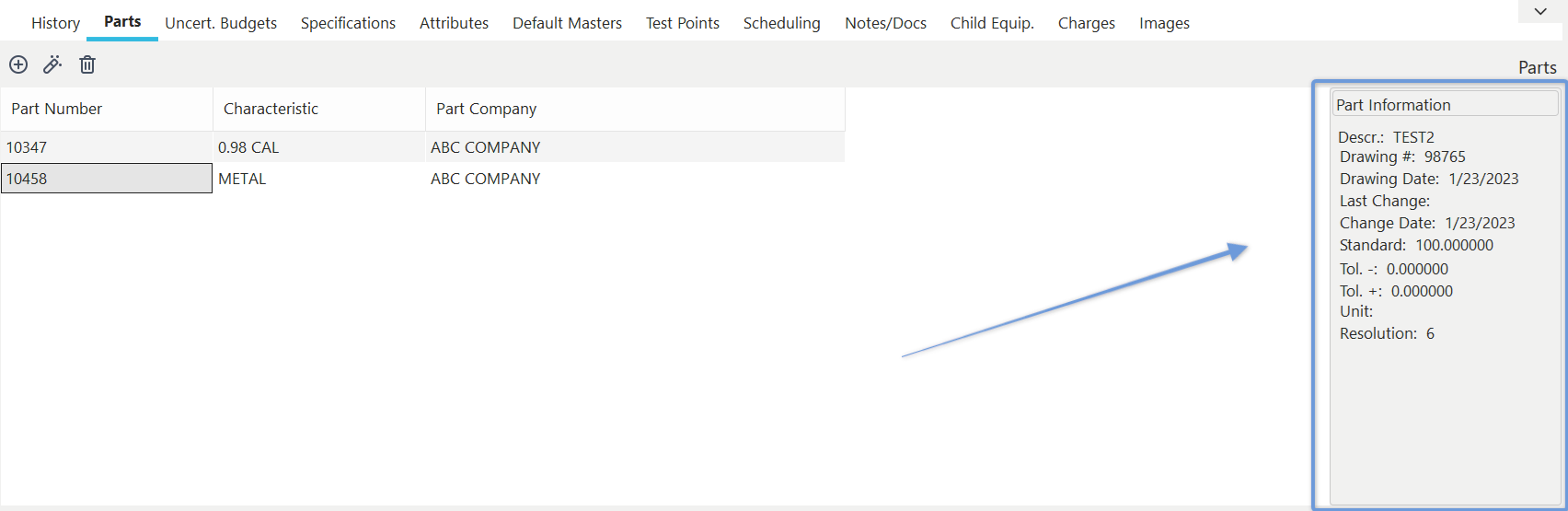

Sur le côté droit de l'écran, un panneau affiche des informations sur la pièce et la caractéristique actuellement sélectionnées. La boîte de dialogue affiche la description de la pièce, le numéro du dessin, la date du dessin, la dernière révision, la date de la dernière révision, la valeur de référence de la caractéristique, les tolérances positive et négative de la caractéristique, l'unité de mesure utilisée pour mesurer la pièce, ainsi que la résolution de la tolérance de la pièce. Le panneau est présenté ci-dessous.

Informations sur la pièce

Afficher les informations sur la pièce

Cliquez sur le bouton « Afficher la pièce à mesurer » pour consulter les informations détaillées sur la pièce. Appuyer sur ce bouton revient à modifier la fiche de la pièce fabriquée dans l'assistant Ajouter/Modifier... Pièces... Pièces fabriquées.

Supprimer une pièce à mesurer

Cliquez sur le bouton « Supprimer une pièce à mesurer » pour supprimer une pièce à mesurer. La suppression doit être confirmée avant de poursuivre.

Utilisation des informations relatives aux pièces à mesurer

Une fois que les informations relatives aux pièces et aux caractéristiques ont été sélectionnées pour un équipement, tout événement impliquant la collecte de données sur les pièces sera automatiquement renseigné avec ces pièces et caractéristiques par défaut. Par exemple, par défaut, IndySoft recueille les données de mesure fournies par les équipements lors d'une opération de sortie. Chaque fois que vous effectuez une opération de sortie, les données par défaut relatives aux pièces sont automatiquement définies sur les pièces/caractéristiques spécifiées dans cet onglet. Voici un exemple illustrant comment une opération de sortie serait automatiquement associée par défaut aux pièces répertoriées dans l'onglet « Pièces à mesurer ».

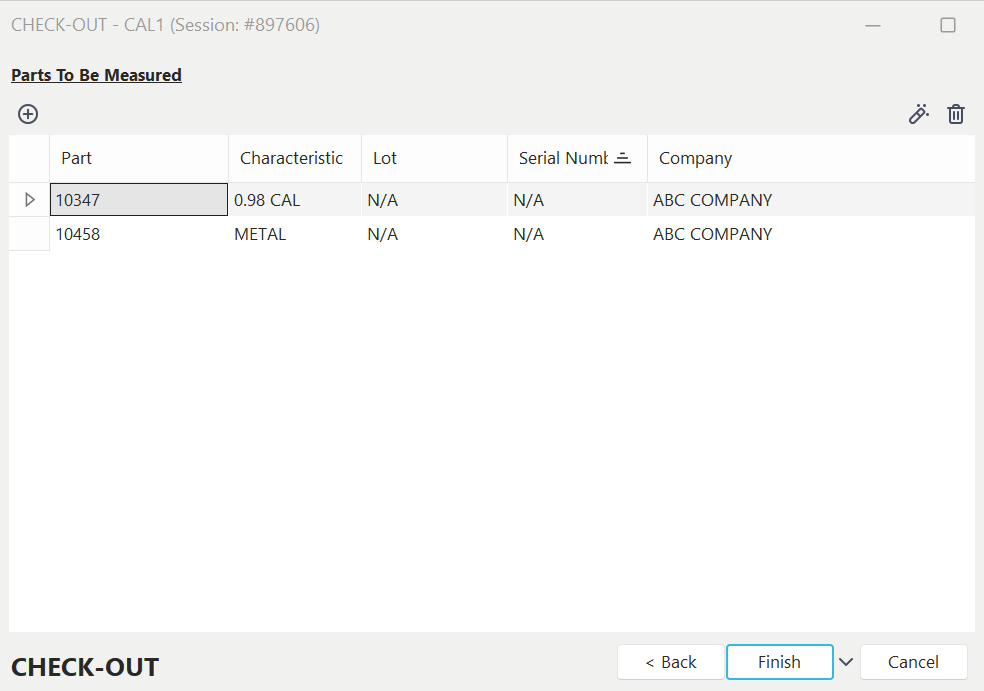

Exemple de pièces mesurées lors de la réception |
