Immagini delle attrezzature

Nella nuova versione 13 dei layout dei campi relativi alle attrezzature, le immagini delle attrezzature vengono ora visualizzate nella scheda dei dettagli denominata "Diagramma di flusso/Immagini" nel pannello inferiore:

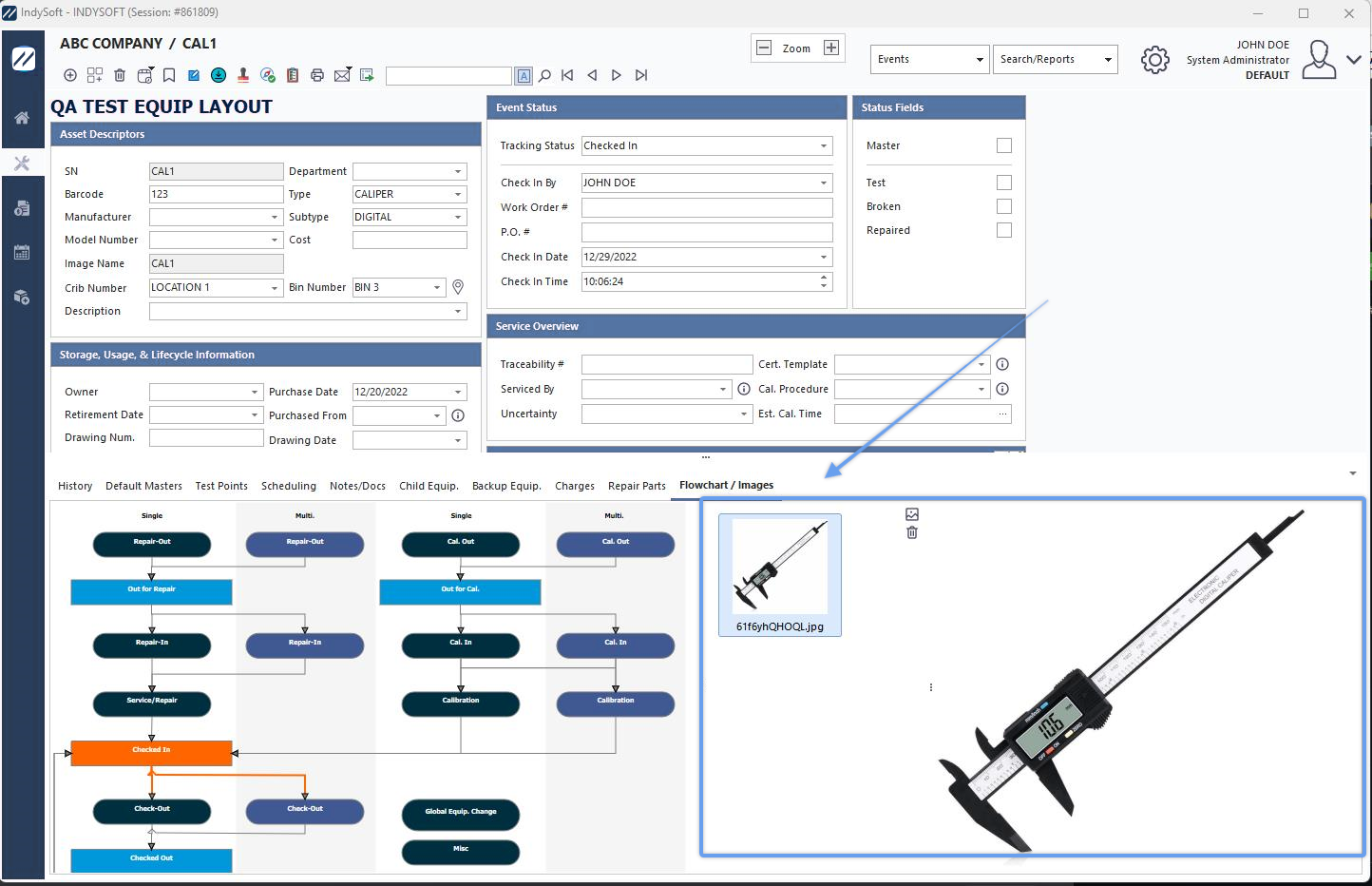

Panoramica dell'attrezzatura - Scheda Dettagli immagine

Nelle vecchie configurazioni delle apparecchiature (precedenti alla versione 13), le immagini delle apparecchiature possono essere visualizzate in una delle due posizioni disponibili nella scheda "Visualizzazione apparecchiature":

1.Inserito nella vista "Attrezzature" (in qualsiasi posizione)

2.Nella parte inferiore del pannello destro.

Incorporata nella vista "Apparecchiature"
Per incorporare un'immagine dell'apparecchiatura nella vista "Apparecchiature", utilizzare LayoutBuilder...Layout apparecchiature...Collegamenti ipertestuali (Generale) e inserire il testo riportato di seguito in un punto qualsiasi della vista "Apparecchiature":

!EQUIP_IMAGE_INSERT!

Quando la vista "Attrezzature" viene visualizzata o aggiornata, questo testo verrà sostituito dall'immagine presente nel database (se disponibile) associata a questa risorsa. Se non è disponibile o non è stata impostata alcuna immagine, questo testo viene sostituito da un testo vuoto. Potresti scegliere di visualizzare l'immagine nella parte inferiore della vista "Attrezzature", in modo che le immagini di grandi dimensioni non coprano altri testi importanti presenti nei campi:

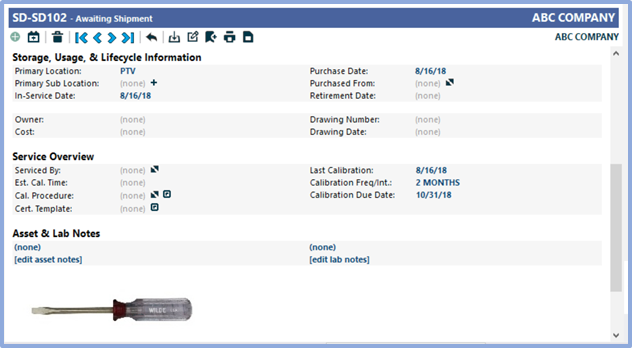

Esempio - Immagine dell'apparecchiatura incorporata nella pianta dell'impianto - Parte inferiore

Pannello di destra
L'immagine dell'apparecchiatura è incorporata anche nel pannello di destra. Apparirà nella scheda "Stato" nel pannello di destra:

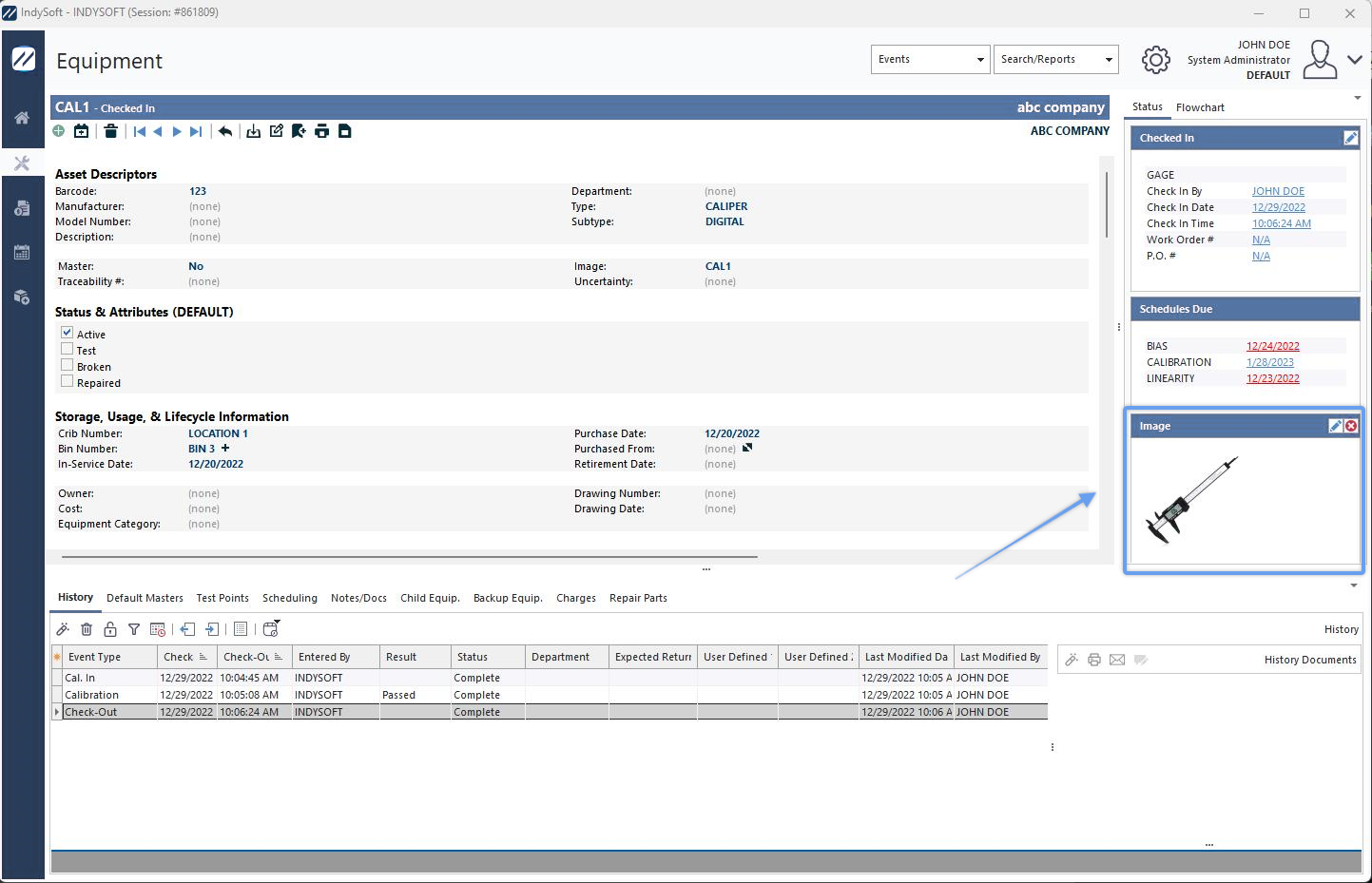

Esempio - Immagine dell'attrezzatura nel pannello laterale destro

Si noti che quando l'immagine viene visualizzata nel pannello di destra, le sue dimensioni vengono ridimensionate in modo da adattarsi al pannello ridimensionabile. Se desideri modificare le dimensioni dell'immagine, modifica l'altezza del riquadro: anche la larghezza dell'immagine aumenterà o diminuirà in modo proporzionale.

Impostazione dell'immagine dell'apparecchiatura tramite il campo "Layout dell'apparecchiatura"
Per impostare o modificare l'immagine dell'apparecchiatura relativa al bene corrente, fare clic sul collegamento "Immagine" nel campo "Layout dell'apparecchiatura". "Immagine" è il nome del collegamento ipertestuale nei layout predefiniti, ma può essere modificato nel layout "Attrezzature":

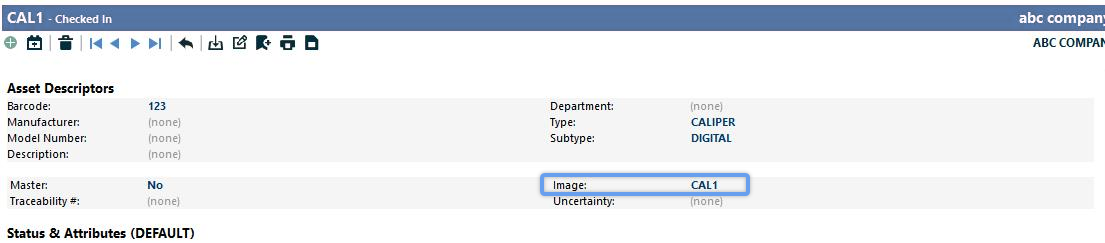

Modifica campo immagine

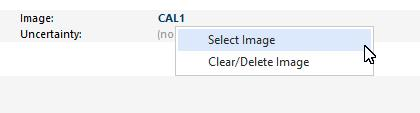

Cliccando su questo collegamento ipertestuale verrà visualizzato un messaggio a comparsa con due opzioni:

Seleziona "Scegli immagine" per impostare o modificare l'immagine e seleziona "Cancella immagine" per rimuoverla. Quando selezioni un'immagine, verrà visualizzata la finestra di dialogo riportata di seguito:

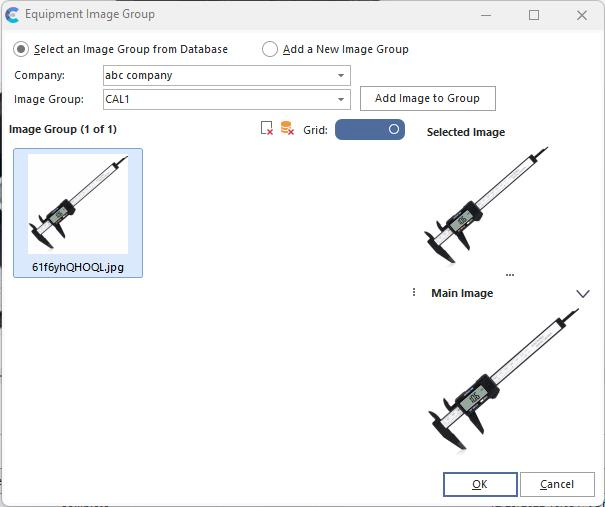

Seleziona un'immagine

Utilizza questa interfaccia per selezionare un'immagine dal database (un'immagine già aggiunta in precedenza tramite questa finestra di dialogo) o per aggiungere una nuova immagine. Quando aggiungi una nuova immagine, premi il pulsante con i puntini di sospensione accanto a "Nome file" e seleziona un'immagine in formato JPEG. Una volta effettuata la selezione, verrà visualizzata un'anteprima dell'immagine. Premere OK per confermare.

Quando si cancella un'immagine, vengono visualizzate tre opzioni:

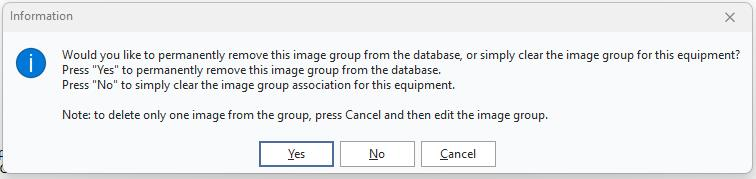

Opzioni per cancellare/eliminare l'immagine

Selezionando "Sì" si cancellerà l'immagine dell'asset corrente e la si eliminerà definitivamente dal database. In questo modo l'immagine non sarà più disponibile per la visualizzazione su altre risorse. Selezionando «No», questa immagine verrà rimossa dall'elemento corrente. Premere "Annulla" per interrompere l'operazione. |
