Imagens do equipamento

Nos novos layouts de campo de equipamentos da versão 13, as imagens dos equipamentos são agora apresentadas no separador de detalhes intitulado «Fluxograma/Imagens», no painel inferior:

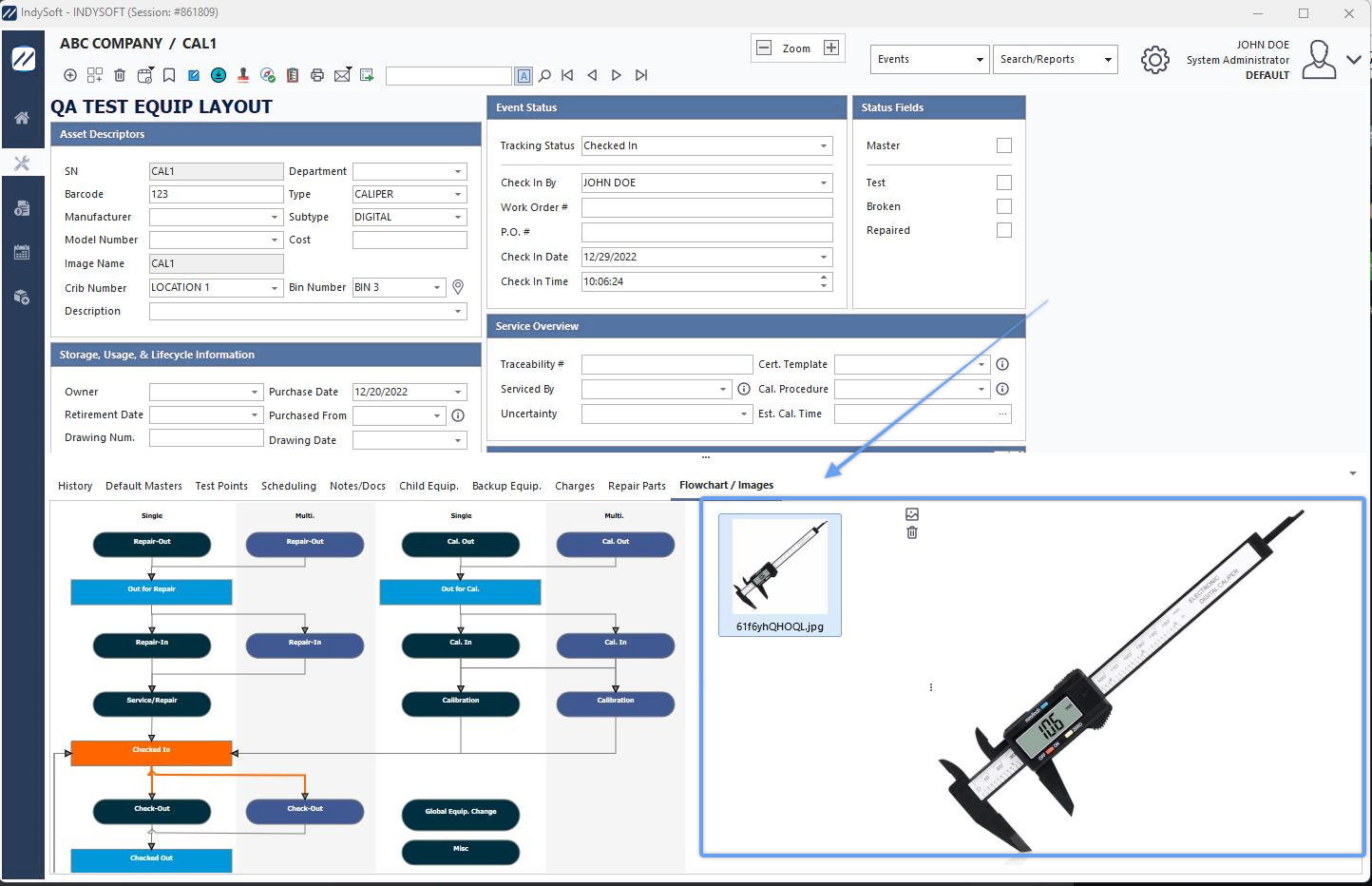

Visualização do equipamento - Separador «Detalhes da imagem»

Nas disposições antigas do equipamento (anteriores à v13), as imagens do equipamento podem ser apresentadas num de dois locais no separador «Equipamento»:

1.Incorporado na Vista de Equipamentos (em qualquer local)

2.Na parte inferior do painel do lado direito.

Incorporado na Vista de Equipamento
Para incorporar uma imagem de equipamento na Vista de Equipamento, utilize LayoutBuilder...Layouts de Equipamento...Hiperligações (Geral) e coloque o texto abaixo em qualquer local da Vista de Equipamento:

!EQUIP_IMAGE_INSERT!

Quando a Vista do Equipamento for carregada/atualizada, este texto será substituído pela imagem presente na base de dados (se houver) que está guardada para este ativo. Se não houver nenhuma imagem disponível ou definida, este texto será substituído por um texto vazio. Pode optar por exibir a imagem na parte inferior da Vista de Equipamento, para que as imagens de grandes dimensões não ocupem o espaço destinado a outro texto importante do campo:

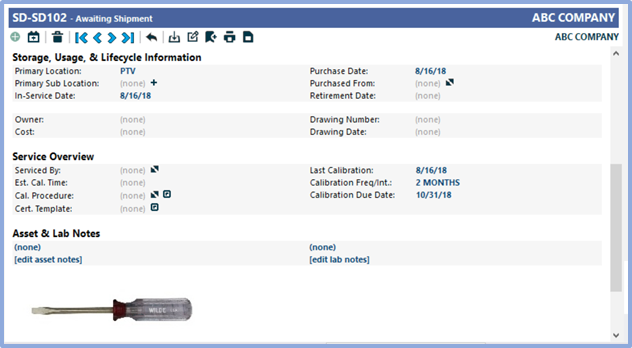

Exemplo - Imagem do equipamento incorporada no esquema do equipamento - Parte inferior

Painel do lado direito
A imagem do equipamento também está incorporada no painel do lado direito. Aparecerá no separador «Estado», no painel do lado direito:

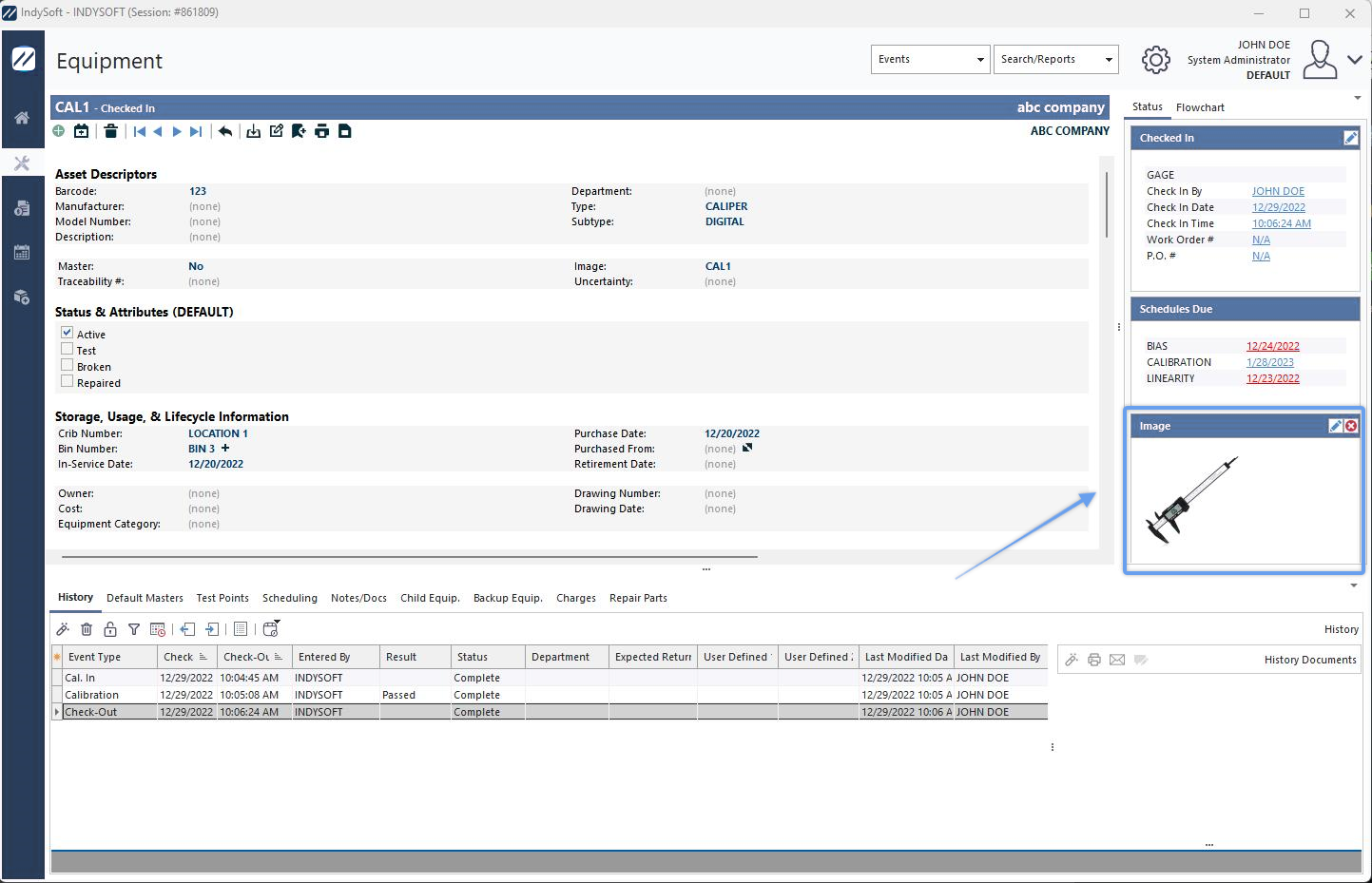

Exemplo - Imagem do equipamento no painel lateral direito

Note que, quando a imagem é apresentada no painel da direita, o seu tamanho é redimensionado para caber dentro de um painel redimensionável. Se pretender alterar o tamanho da imagem, altere a altura do painel — a largura da imagem também aumentará ou diminuirá proporcionalmente.

Definir a imagem do equipamento através do campo «Layout do equipamento»
Para definir/alterar a imagem do equipamento para o ativo atual, clique na hiperligação «Imagem» no «Layout do equipamento». «Imagem» é o nome da hiperligação nos layouts predefinidos — mas pode ser alterado no Layout do Equipamento:

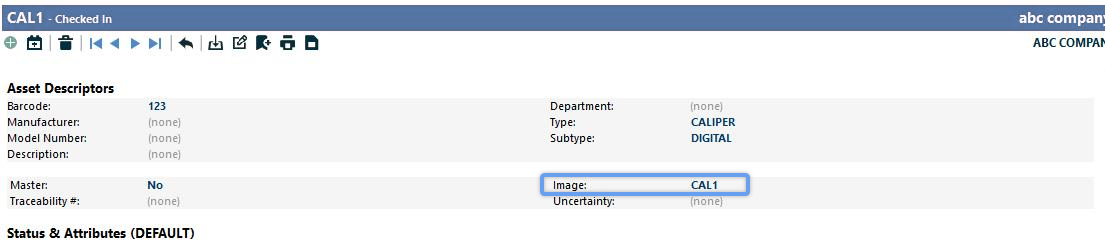

Alterar o campo da imagem

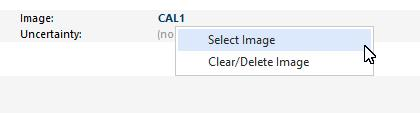

Ao clicar neste hiperligação, será exibida uma mensagem pop-up com duas opções:

Selecione «Selecionar imagem» para definir/alterar a imagem e selecione «Limpar/Apagar imagem» para remover a imagem. Ao selecionar uma imagem, irá ver a seguinte caixa de diálogo:

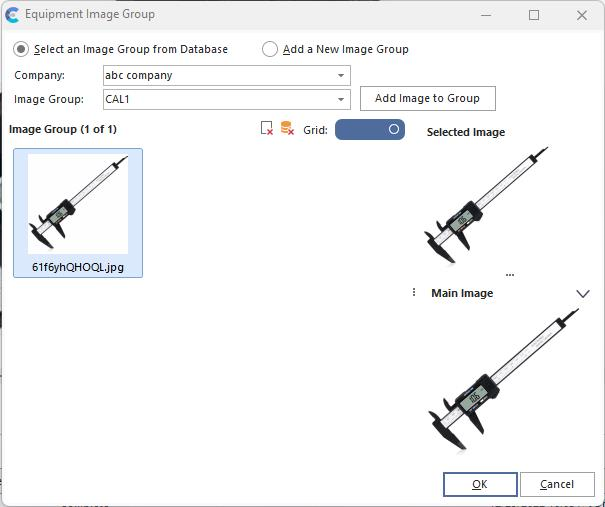

Selecionar uma imagem

Utilize esta interface para selecionar uma imagem da base de dados (uma imagem já adicionada anteriormente através desta caixa de diálogo) ou para adicionar uma nova imagem. Ao adicionar uma nova imagem, clique no botão com os três pontos ao lado de «Nome do ficheiro» e selecione uma imagem JPEG. Após a seleção, será apresentada uma pré-visualização da imagem. Prima OK para confirmar.

Ao limpar/eliminar uma imagem, serão apresentadas três opções:

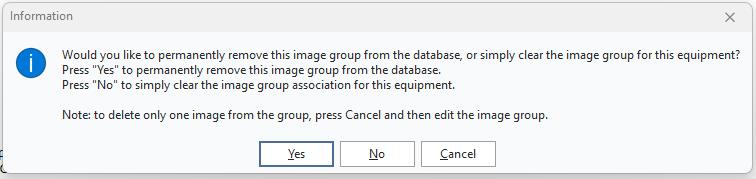

Opções para limpar/eliminar imagens

Se selecionar «Sim», a imagem do ativo atual será apagada e eliminada definitivamente da base de dados. Isso também fará com que a imagem não fique disponível para exibição noutros recursos. Se selecionar «Não», esta imagem deixará de ser utilizada no recurso atual. Prima «Cancelar» para interromper a operação. |
