Editor de diagramas de flujo
El editor de diagramas de flujo sirve para crear y modificar diagramas de flujo que se pueden utilizar en los diseños de la página de inicio y en los diseños de equipos. El editor consta de varias secciones principales:

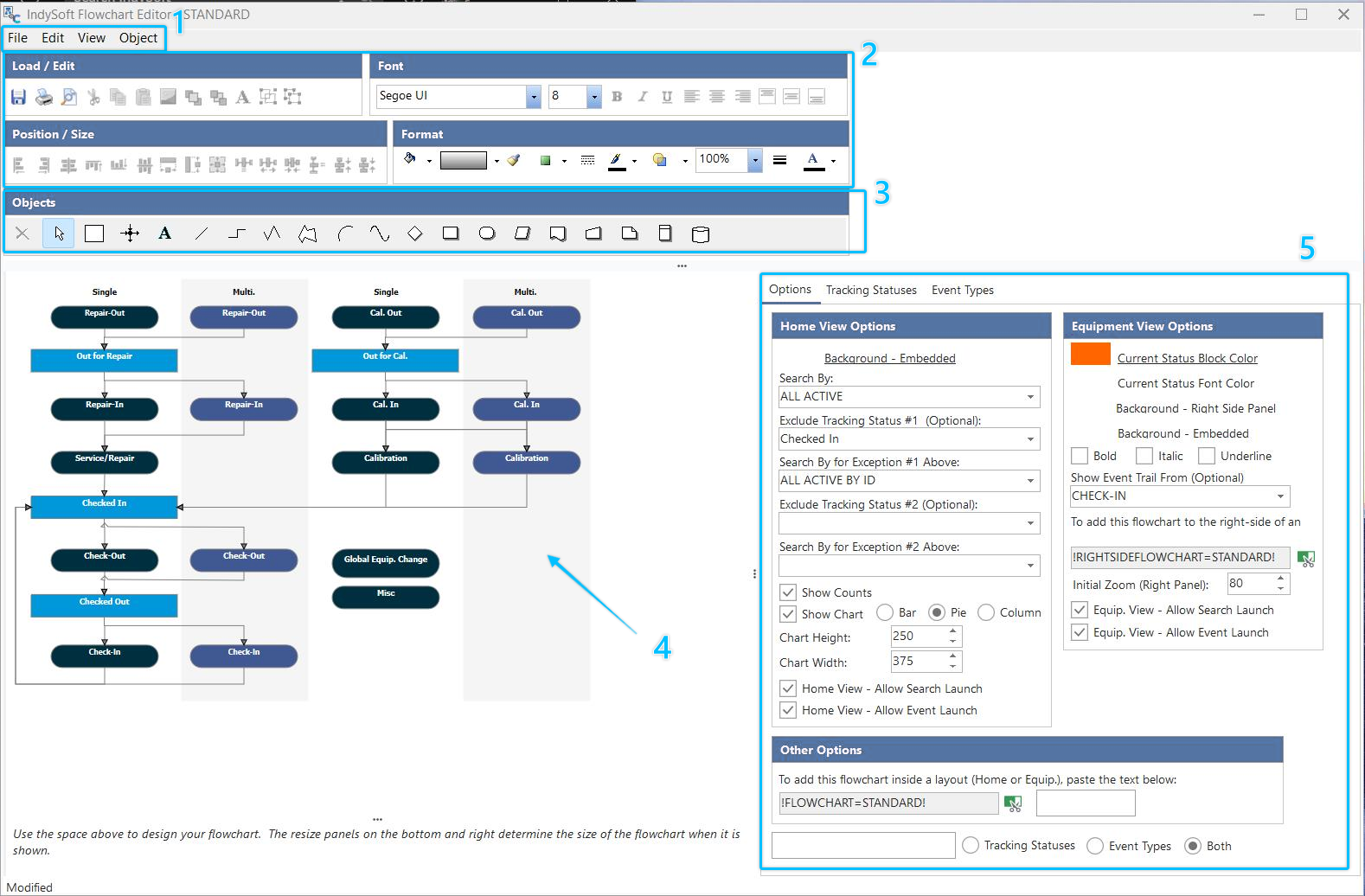

Editor de diagramas de flujo de
: secciones principales
1.Elementos del menú del editor de diagramas de flujo
2.Botones de la barra de herramientas del editor de diagramas de flujo
3.Objetos del editor de diagramas de flujo
4.Diagrama de flujo del editor de diagramas de flujo
5.Editor de diagramas de flujo: opciones, estados de seguimiento, tipos de eventos
Consulte los apartados anteriores para obtener más información sobre cómo utilizar todas las opciones disponibles. Pero, en resumen... Utiliza la pestaña «Objetos»... y la subpestaña «Diagrama de flujo» para seleccionar un tipo de objeto. A continuación, haz clic dentro del área del diagrama de flujo para colocar este objeto en él. A continuación, utiliza las opciones de la barra de herramientas para dar formato al objeto, establecer el color, editar el texto, aplicar degradados, etc. Muchas de estas opciones también están disponibles al hacer clic con el botón derecho del ratón sobre el objeto en el diagrama de flujo. A menudo, lo mejor es empezar por diseñar un objeto de tipo «evento» que tenga un aspecto atractivo. Una vez hecho esto, copia (Ctrl+C) y pega (Ctrl+V) este objeto varias veces en el diagrama de flujo para crear un objeto para cada evento de tu flujo. Puedes utilizar la pestaña «Tipos de eventos», situada a la derecha, para ver los tipos de eventos disponibles. Para asignar rápidamente el texto de un objeto a un tipo de evento, ve a la pestaña «Tipos de evento», selecciona «Tipo de evento» o «Nombre del menú» en «Soltar usando» y, a continuación, arrastra ese nombre hasta el objeto y suelta el botón del ratón.
A continuación, repite todo este proceso para crear objetos de estado de seguimiento; por lo general, estos objetos de estado de seguimiento se colocarán entre los objetos de tipo de evento en el diagrama de flujo. Los estados de seguimiento se pueden arrastrar y soltar sobre los objetos del diagrama de flujo desde la pestaña «Estados de seguimiento» situada a la derecha.
Por último, utiliza la subpestaña «Líneas» de la pestaña «Objetos» para crear vínculos entre el estado de seguimiento y los objetos de tipo evento en tu diagrama de flujo. Dibuja una línea en un espacio del diagrama de flujo y, a continuación, desplaza los extremos hasta uno de los puntos de anclaje de un objeto; verás que la línea «se ajusta» al pasar el cursor por encima de un punto de anclaje. Cuando hayas terminado, utiliza el botón «Probar diagrama de flujo» para asegurarte de que el flujo avanza correctamente y selecciona cualquier opción adicional en la pestaña «Opciones» situada a la derecha.
Editor de diagramas de flujo
