Editor di diagrammi di flusso
L'editor di diagrammi di flusso serve a creare e modificare diagrammi di flusso che possono essere utilizzati nei layout delle abitazioni e nei layout delle attrezzature. L'editor è suddiviso in diverse sezioni principali:

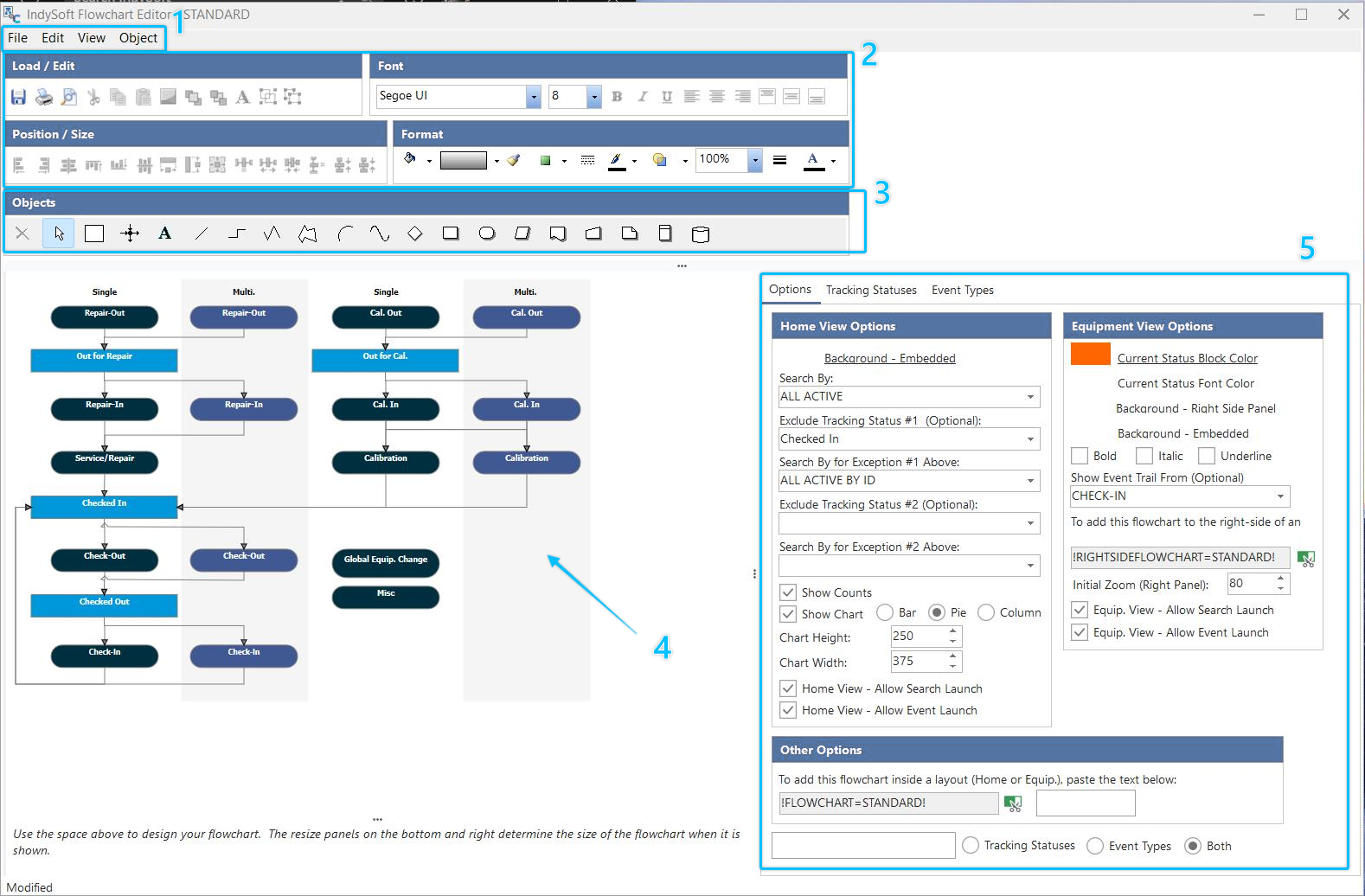

Editor di diagrammi di flusso - Sezioni principali
1.Voci del menu dell'editor di diagrammi di flusso
2.Pulsanti della barra degli strumenti dell'editor di diagrammi di flusso
3.Oggetti dell'editor di diagrammi di flusso
4.Editor di diagrammi di flusso
5.Editor di diagrammi di flusso - Opzioni, stati di tracciamento, tipi di evento
Per ulteriori dettagli sull'utilizzo di tutte le opzioni disponibili, consultare gli argomenti sopra indicati. Ma, in sintesi... utilizzare la scheda "Oggetti"... sottosezione "Diagramma di flusso" per selezionare un tipo di oggetto. Quindi clicca all'interno dell'area del diagramma di flusso per inserire questo oggetto nel diagramma. Quindi usa le opzioni della barra degli strumenti per formattare l'oggetto, impostare il colore, modificare il testo, applicare sfumature, ecc. Molte di queste opzioni sono disponibili anche tramite il menu contestuale che si apre cliccando con il tasto destro del mouse sull'oggetto nel diagramma di flusso. Spesso è meglio iniziare progettando un oggetto di tipo "evento" dall'aspetto gradevole. Una volta completata questa operazione, copia (Ctrl+C) e incolla (Ctrl+V) questo oggetto più volte nel diagramma di flusso per creare un oggetto per ogni evento del flusso. Puoi utilizzare la scheda "Tipi di evento" sulla destra per visualizzare i tipi di evento disponibili. Per impostare rapidamente il testo di un oggetto in base a un tipo di evento, vai alla scheda "Tipi di evento", seleziona "Tipo di evento" o "Nome menu" per "Rilascia utilizzando", quindi trascina quel nome sull'oggetto e rilascia il pulsante del mouse (rilascia).
Ripeti quindi l'intero processo per creare gli oggetti di stato di tracciamento: in genere, questi oggetti di stato di tracciamento andranno inseriti tra gli oggetti di tipo evento nel diagramma di flusso. Gli stati di tracciamento possono essere trascinati sugli oggetti nel diagramma di flusso dalla scheda "Stati di tracciamento" situata sulla destra.
Infine, utilizza la sottoscheda "Linee" nella scheda "Oggetti" per creare collegamenti tra gli oggetti relativi allo stato di tracciamento e quelli relativi al tipo di evento nel tuo diagramma di flusso. Traccia una linea su uno spazio nel diagramma di flusso, quindi sposta le estremità su uno dei punti di ancoraggio di un oggetto: vedrai che la linea si "aggancia" quando passi con il cursore sopra un punto di ancoraggio. Una volta terminato, clicca sul pulsante "Verifica diagramma di flusso" per assicurarti che il flusso proceda correttamente, quindi seleziona eventuali opzioni aggiuntive dalla scheda "Opzioni" sulla destra.
Editor di diagrammi di flusso
