Éditeur d'organigrammes
L'éditeur d'organigrammes sert à créer ou à modifier des organigrammes pouvant être utilisés dans les plans d'aménagement de la maison et les plans d'implantation des équipements. L'éditeur comporte plusieurs sections principales :
Éditeur de diagrammes de flux

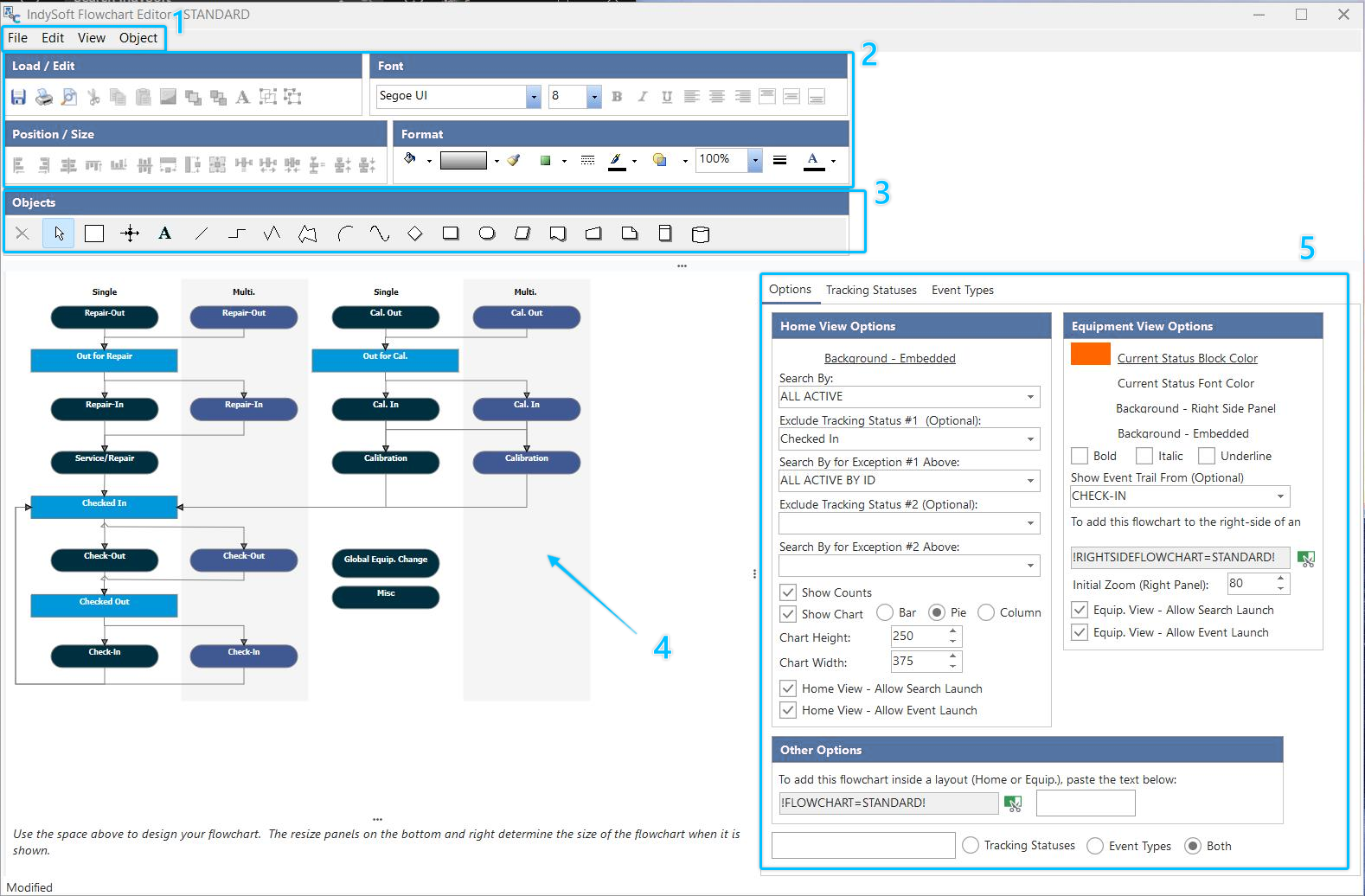

- Sections principales
1.Éléments du menu de l'éditeur de diagrammes
2.Boutons de la barre d'outils de l'éditeur de diagrammes
3.Objets de l'éditeur de diagrammes
4.Organigramme de l'éditeur d'organigrammes
5.Éditeur d'organigrammes - Options, statuts de suivi, types d'événements
Pour plus d'informations sur l'utilisation de toutes les options disponibles, consultez les rubriques ci-dessus. Mais pour résumer... Utilisez l'onglet « Objets »... sous-onglet « Organigramme » pour sélectionner un type d'objet. Cliquez ensuite à l'intérieur de la zone de l'organigramme pour y insérer cet objet. Utilisez ensuite les options de la barre d'outils pour mettre en forme l'objet, définir la couleur, modifier le texte, créer des dégradés, etc. Bon nombre de ces options sont également accessibles via le menu contextuel qui s'affiche lorsque l'on clique avec le bouton droit de la souris sur l'objet dans l'organigramme. Il est souvent préférable de commencer par concevoir un objet de type « événement » bien conçu. Une fois cette opération terminée, copiez (Ctrl+C) et collez (Ctrl+V) cet objet plusieurs fois dans l'organigramme afin de créer un objet pour chaque événement de votre flux. Vous pouvez utiliser l'onglet « Types d'événements » situé à droite pour consulter la liste des types d'événements disponibles. Pour attribuer rapidement un texte à un objet en fonction d'un type d'événement, accédez à l'onglet « Types d'événements », sélectionnez « Type d'événement » ou « Nom du menu » dans le champ « Déposer en utilisant », puis faites glisser ce nom sur l'objet et relâchez le bouton de la souris (déposer).
Répétez ensuite l'ensemble de ce processus pour créer des objets d'état de suivi ; en général, ces objets d'état de suivi seront placés entre vos objets de type événement dans l'organigramme. Les statuts de suivi peuvent être glissés-déposés sur les éléments de l'organigramme à partir de l'onglet « Statuts de suivi » situé à droite.
Enfin, utilisez le sous-onglet « Lignes » de l'onglet « Objets » pour créer des liens entre les objets de statut de suivi et ceux de type événement dans votre organigramme. Tracez une ligne sur un espace libre de l'organigramme, puis déplacez les extrémités vers l'un des points d'ancrage d'un objet : vous verrez la ligne « s'accrocher » lorsque vous survolerez un point d'ancrage. Une fois que vous avez terminé, cliquez sur le bouton « Tester l'organigramme » pour vérifier que le flux se déroule correctement, puis sélectionnez les options supplémentaires dans l'onglet « Options » situé à droite.
