Configurazione RCM

La finestra di dialogo "Configurazione RCM (Reliability Centered Maintenance)" consente di impostare tutte le variabili e le posizioni necessarie per il funzionamento dell'RCM. Ci sono tre sezioni:

·Sedi aziendali: media Cicli al giorno, fattore di servizio

·Modelli: Manut. Intervallo

·Configurazione

Nota: è importante impostare innanzitutto i campi, lo stato e il tipo di pianificazione utilizzati dall'utilità RCM nella scheda Configurazione; potrebbe essere utile consultare prima questa sezione.

Sedi aziendali: media Cicli giornalieri, Fattore di servizio
Utilizza questa pagina per tenere traccia di tutte le sedi che presentano cicli da prendere in considerazione dal servizio RCM, il quale viene eseguito ogni giorno a mezzogiorno per ricalcolare le scadenze e aggiornare i cicli effettivi. Per prima cosa, seleziona un'azienda dal menu a tendina nella parte superiore della pagina.

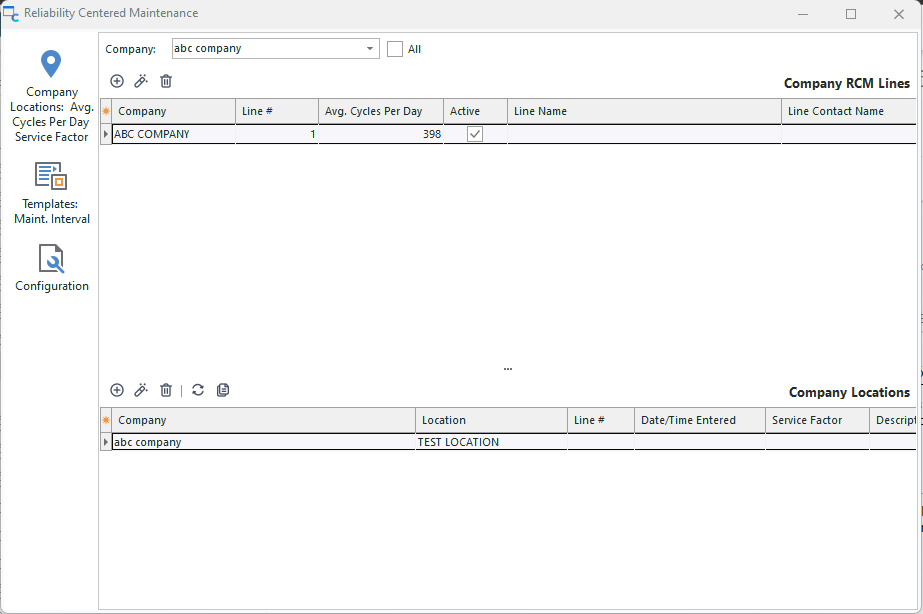

RCM - Sedi aziendali: media Cicli al giorno – Fattore di servizio

A livello aziendale, è possibile monitorare il numero medio di cicli al giorno per un massimo di 6 linee. Vengono visualizzati i valori attuali relativi all'azienda selezionata: premere il pulsante "Modifica media". Pulsante «Cicli al giorno» per modificare:

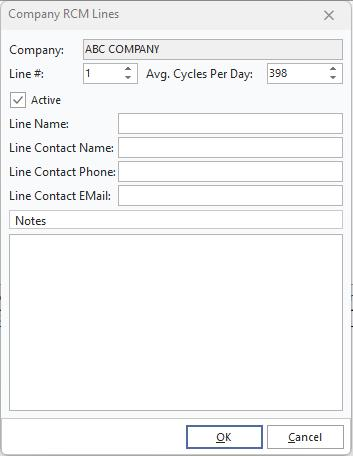

Modifica della media dei cicli al giorno

Quindi, nell'esempio sopra riportato, l'azienda «ABC COMPANY» sta monitorando una sola linea, e il ciclo medio giornaliero per quella linea è pari a 398.

Successivamente, utilizza la tabella in fondo a questa pagina per registrare tutte le sedi di questa azienda nelle diverse linee e annota il fattore di servizio per ciascuna di esse. Selezionando la casella di controllo "Tutto" nella parte superiore della pagina, verranno visualizzate tutte le sedi (di tutte le aziende). Queste posizioni corrispondono a tutti i valori possibili del campo "Posizione attuale" a livello di apparecchiatura in IndySoft quando le risorse sono attualmente in uso. Queste posizioni possono trovarsi su una qualsiasi delle sei linee indicate sopra la griglia. Per ogni sede, inserire il numero di linea corrispondente e il fattore di servizio. Il fattore di servizio viene moltiplicato per la media. Cicli al giorno ogni volta che i cicli effettivi vengono aggiornati.

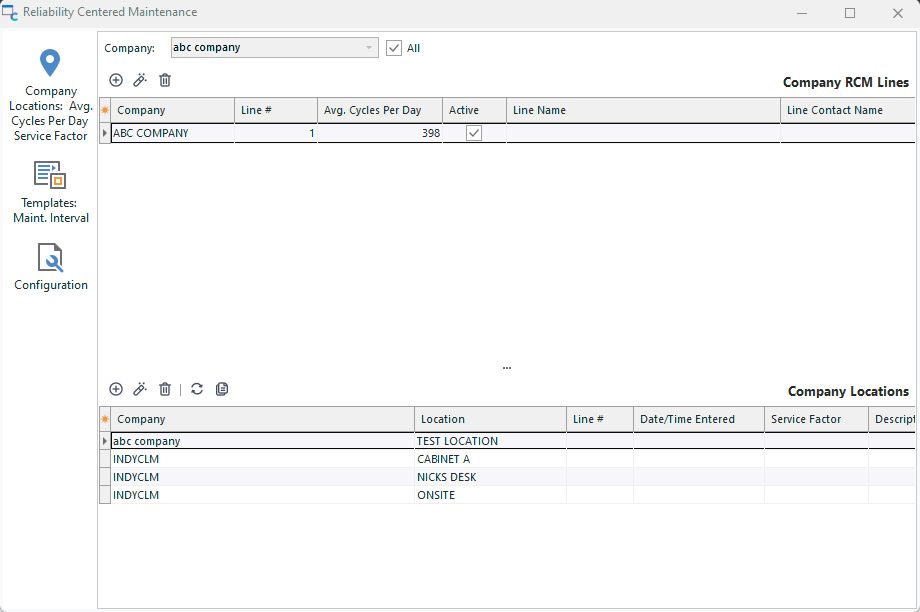

Sedi aziendali: TUTTE

Ad esempio, supponiamo che si disponga di un bene denominato «ABC123» e che si desideri utilizzare l'utilità RCM per aggiornare automaticamente il programma «CALIBRATION» in base al suo utilizzo in varie postazioni su qualsiasi linea di assemblaggio, ecc. Questo ricalcolo automatico della data di scadenza è applicabile solo quando l'asset si trova nello stato "In prestito" e il campo "Posizione attuale" è impostato su una posizione configurata in questa utility. Il servizio RCM effettua questi calcoli ogni giorno a mezzogiorno. Pertanto, oggi il servizio RCM segnala che il bene è attualmente "in uso" e che la sua "posizione attuale" è "RIG234A". Questa sede è registrata sotto la società "900331" ed è associata alla linea n. 1, che presenta un numero medio di cicli pari a 398. Tuttavia, il fattore di servizio è impostato su 2,0. Pertanto, ogni giorno in cui questo bene viene prelevato in questa sede, il campo "Cicli effettivi" (un campo a livello di attrezzatura) dovrebbe essere incrementato di (398 × 2,0) = 796. L'«Intervallo di manutenzione» di questo bene è attualmente impostato su 10.000 cicli (come configurato nella scheda Modelli dell'utilità di configurazione RCM). Quindi i 796 cicli di oggi si aggiungono al totale precedente di 3.184, e il nuovo totale è pari a 3.980 cicli. Questo nuovo totale viene sottratto dall'intervallo di 10.000 cicli, lasciando 6.020 cicli prima che sia necessaria una CALIBRAZIONE. Al ritmo attuale, la prossima scadenza è prevista tra 7,56 giorni; pertanto, questa nuova data di scadenza viene registrata nel programma di CALIBRAZIONE relativo al bene in questione. Nota: questo esempio può essere applicato a qualsiasi tipo di programma, non solo a «CALIBRATION». Il tipo di pianificazione viene impostato nella scheda "Configurazione" di questa utility.

Modelli: Manutenzione Intervallo di manutenzione (
) Utilizza questa pagina per impostare l'intervallo di manutenzione per i vari modelli relativi al tipo di programma RCM. Questo intervallo di manutenzione verrà memorizzato per tutte le risorse correlate tramite il campo "Intervallo di manutenzione", come impostato nella pagina "Configurazione". Non è possibile aggiungere nuovi modelli tramite questa interfaccia: è possibile solo impostare gli intervalli per i modelli già presenti nel database di IndySoft. Per aggiungere o eliminare modelli, utilizza l'Editor dei modelli.

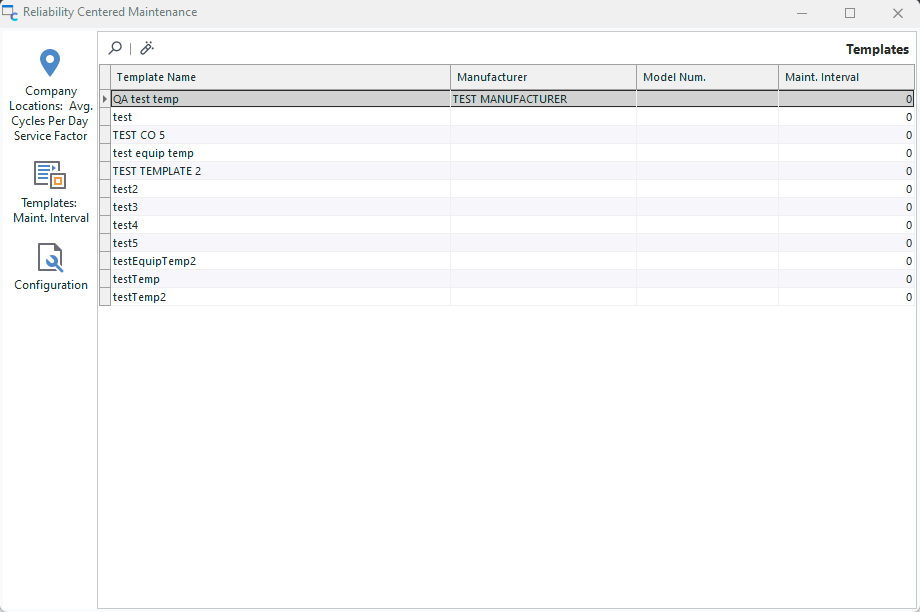

RCM - Modelli: Manutenzione Intervallo

Sopra la griglia sono disponibili tre opzioni:

Cerca modello

Questa funzione individua un modello nella griglia sottostante: potrebbe essere più veloce rispetto al semplice scorrimento con il mouse, ecc.

Modifica intervallo di manutenzione per il modello selezionato

Modifica l'intervallo per il modello corrente; verrà visualizzata la seguente finestra di dialogo:

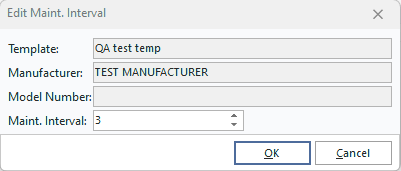

Modifica finestra di dialogo Intervallo di manutenzione

La stessa operazione può essere avviata con un doppio clic all'interno della griglia.

Configurazione dell'
Cinque impostazioni sono fondamentali per personalizzare l'RCM Utility sul proprio sistema.

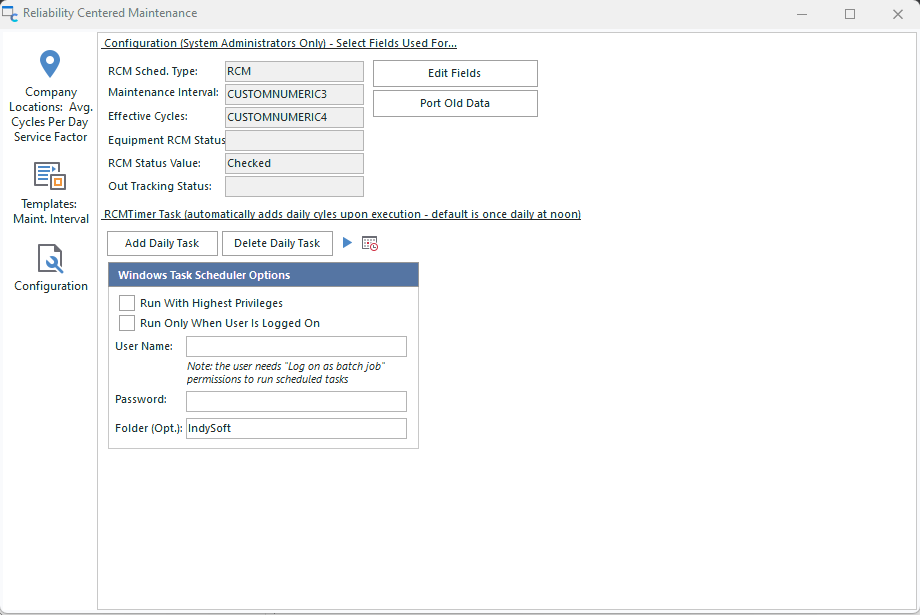

RCM - Configurazione

Utilizza la scheda Configurazione... Finestra di dialogo Modifica campi per modificare:

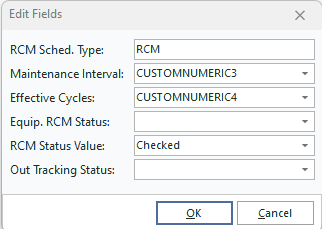

Impostazioni RCM...Configurazione...Modifica campi

·Pianificazione RCM Tipo: il nome del tipo di pianificazione che verrà aggiornato tramite l'utilità RCM. Questo tipo di pianificazione deve già essere presente nella procedura guidata Aggiungi/Modifica... A livello di sistema... Pianificazioni... Tipi di pianificazione.

·Intervallo di manutenzione: selezionare un campo numerico dalla tabella delle apparecchiature in IndySoft da destinare alla memorizzazione del numero di cicli che deve attivare un aggiornamento del relativo programma.



Importante: anche questo tipo di programma verrà aggiornato automaticamente utilizzando un intervallo di programmazione "GIORNI".

·Cicli effettivi: selezionare un campo numerico dalla tabella delle attrezzature in IndySoft da destinare alla memorizzazione del numero attuale di cicli per questo bene. Si noti che si tratta di un ciclo "effettivo", poiché si tiene conto del fattore di servizio.

·Stato RCM delle apparecchiature: selezionare un campo di stato (casella di selezione) dalla tabella delle apparecchiature in IndySoft per filtrare le risorse che utilizzano la funzionalità RCM. Questo campo è facoltativo; se non viene specificato nulla, vengono prese in considerazione tutte le attrezzature.

·Stato di tracciamento - selezionare uno stato di tracciamento adeguato ai fini del calcolo RCM. Pertanto, solo le risorse con questo stato di monitoraggio saranno prese in considerazione quando il servizio effettuerà l'adeguamento giornaliero dei cicli effettivi per tutte le risorse. In genere verrà utilizzato lo stato di tracciamento "Ritirato" (o qualcosa di simile). La "Posizione attuale" di ciascuna di queste risorse viene quindi ricercata tra le posizioni inserite nella scheda "Sedi aziendali..." in questo modulo di configurazione; i cicli effettivi vengono ricalcolati per la risorsa sulla base di un giorno di utilizzo e viene ricalcolata la data di scadenza per il tipo di pianificazione correlato. |
