RCM-Einrichtung
Im Dialogfeld „RCM-Einrichtung“ (Reliability Centered Maintenance) werden alle für die RCM-Funktionalität erforderlichen Variablen und Standorte eingerichtet. Es gibt drei Abschnitte:
·Standorte des Unternehmens: Durchschnitt Zyklen pro Tag, Betriebsfaktor
·Vorlagen: Wartung Intervall
·Konfiguration
Hinweis: Es ist wichtig, zunächst auf der Registerkarte „Konfiguration“ die Felder, den Status und den Zeitplantyp einzurichten, die vom RCM-Dienstprogramm verwendet werden – es kann hilfreich sein, diesen Abschnitt zuerst durchzulesen.
Standorte des Unternehmens: Durchschnitt Zyklen pro Tag, Servicefaktor
Verwenden Sie diese Seite, um alle Standorte zu erfassen, an denen Zyklen stattfinden, die vom RCM-Service berücksichtigt werden sollten – dieser wird täglich um 12 Uhr mittags ausgeführt, um Fälligkeitstermine neu zu berechnen und die aktiven Zyklen zu aktualisieren. Wählen Sie zunächst ein Unternehmen aus der Dropdown-Liste oben auf der Seite aus.

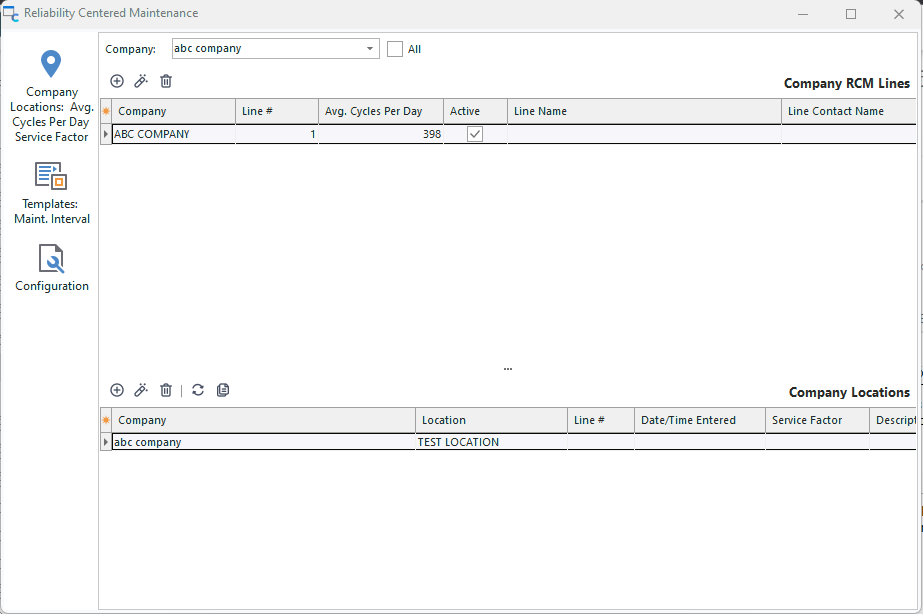

RCM – Unternehmensstandorte: Durchschnitt Fahrten pro Tag – Auslastungsfaktor
Auf Unternehmensebene können Sie die durchschnittliche Anzahl der Zyklen pro Tag für bis zu sechs Produktlinien erfassen. Die aktuellen Werte für das ausgewählte Unternehmen werden angezeigt – klicken Sie auf „Durchschnitt bearbeiten“. Klicken Sie auf die Schaltfläche „Zyklen pro Tag“, um folgende Einstellungen zu ändern:

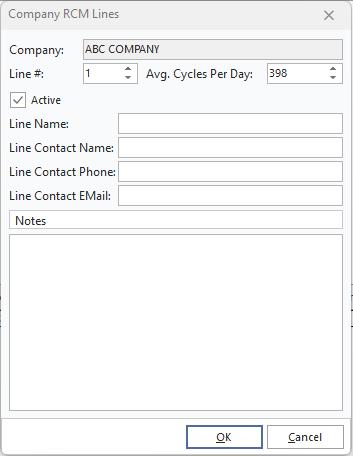

Durchschnittliche Anzahl an Fahrrunden pro Tag bearbeiten
Im obigen Beispiel erfasst das Unternehmen „ABC COMPANY“ also nur eine Produktlinie, und der durchschnittliche Tagesumsatz dieser Produktlinie beträgt 398.
Verwenden Sie anschließend die Tabelle am Ende dieser Seite, um alle Standorte dieses Unternehmens in den verschiedenen Geschäftsbereichen zu erfassen, und tragen Sie für jeden Standort den Servicefaktor ein. Wenn Sie das Kontrollkästchen „Alle“ oben auf der Seite aktivieren, werden alle Standorte (aller Unternehmen) angezeigt. Diese Standorte sind alle möglichen Werte für das Feld „Aktueller Standort“ auf Geräteebene in IndySoft, wenn die Anlagen gerade zur Nutzung ausgeliehen sind. Diese Positionen können auf jeder der sechs oben über dem Raster angegebenen Zeilen liegen. Geben Sie für jeden Standort die entsprechende Zeilennummer und den Leistungsfaktor ein. Der Servicefaktor wird mit dem Durchschnittswert multipliziert. Zyklen pro Tag bei jeder Aktualisierung der effektiven Zyklen.

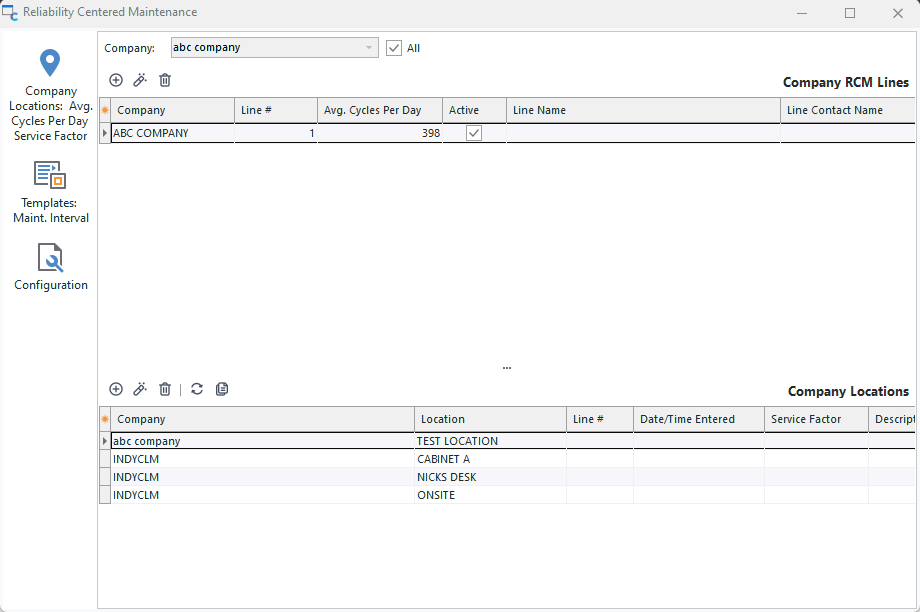

Unternehmensstandorte: ALLE
Nehmen wir zum Beispiel an, Sie haben ein Objekt mit der Bezeichnung „ABC123“ und möchten das RCM-Dienstprogramm nutzen, um den Zeitplan „CALIBRATION“ automatisch auf der Grundlage seiner Nutzung an verschiedenen Standorten, beispielsweise an einer Fertigungsstraße, zu aktualisieren. Diese automatische Neuberechnung des Fälligkeitsdatums ist nur dann sinnvoll, wenn sich der Artikel im Status „Ausgeliehen“ befindet und das Feld „Aktueller Standort“ auf einen in diesem Dienstprogramm eingerichteten Standort gesetzt ist. Der RCM-Dienst führt diese Berechnungen täglich um 12 Uhr mittags durch. Der RCM-Service vermerkt heute, dass das Objekt derzeit „ausgeliehen“ ist und sich an „RIG234A“ befindet. Dieser Standort ist unter dem Unternehmen „900331“ zu finden und der Linie Nr. 1 zugeordnet, die eine durchschnittliche Anzahl von Zyklen von 398 aufweist. Der Service-Faktor ist jedoch auf 2,0 festgelegt. Jeden Tag, an dem dieses Objekt an diesen Standort ausgelagert wird, sollte der Wert für „Effektive Zyklen“ (ein Feld auf Geräteebene) um (398 × 2,0) = 796 erhöht werden. Das „Wartungsintervall“ dieses Objekts ist derzeit auf 10.000 Zyklen eingestellt (wie auf der Registerkarte „Vorlagen“ des RCM-Setup-Dienstprogramms festgelegt). Die heutigen 796 Zyklen werden also zur bisherigen Gesamtzahl von 3.184 addiert, sodass sich die neue Gesamtzahl auf 3.980 Zyklen beläuft. Diese neue Gesamtzahl wird vom Intervall von 10.000 Zyklen abgezogen, sodass noch 6.020 Zyklen verbleiben, bevor eine Kalibrierung erforderlich ist. Bei der aktuellen Rate liegt der nächste Termin in 7,56 Tagen, daher wird dieser neue Termin im Kalibrierungsplan für das aktuelle Objekt vermerkt. Hinweis: Dieses Beispiel lässt sich auf jede Art von Zeitplan anwenden, nicht nur auf „CALIBRATION“. Der Zeitplan-Typ wird auf der Registerkarte „Konfiguration“ dieses Dienstprogramms eingerichtet.
Vorlagen: Wartung Intervall
Auf dieser Seite können Sie das Wartungsintervall für verschiedene Vorlagen festlegen, die mit dem RCM-bezogenen Terminplan-Typ zusammenhängen. Dieses Wartungsintervall wird für alle zugehörigen Anlagen im Feld „Wartungsintervall“ gespeichert, wie auf der Seite „Konfiguration“ festgelegt. Über diese Oberfläche können Sie keine neuen Vorlagen hinzufügen – Sie können lediglich Intervalle für Vorlagen festlegen, die bereits in der IndySoft-Datenbank vorhanden sind. Um Vorlagen hinzuzufügen oder zu löschen, verwenden Sie den Vorlagen-Editor.

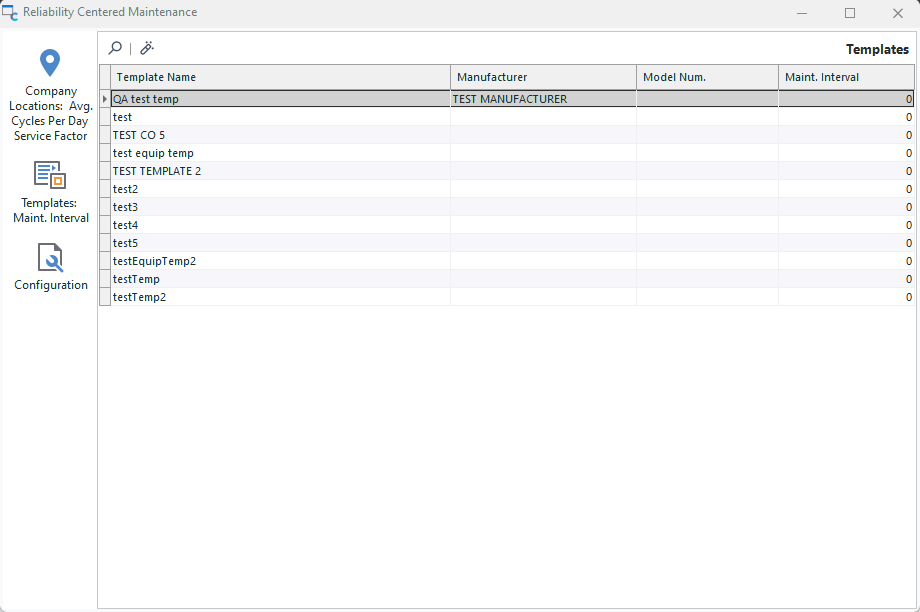

RCM – Vorlagen: Wartung Intervall
Über dem Raster befinden sich drei Optionen:
Nach Vorlage suchen
Damit wird eine Vorlage im untenstehenden Raster gefunden – das geht möglicherweise schneller als das einfache Scrollen mit der Maus usw.
Wartungsintervall für ausgewählte Vorlage bearbeiten
Bearbeiten Sie das Intervall für die aktuelle Vorlage; es wird folgendes Dialogfeld angezeigt:

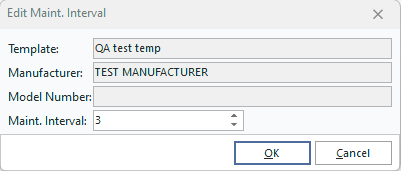

Dialogfeld „Wartungsintervall bearbeiten“
Der gleiche Vorgang kann durch einen Doppelklick innerhalb der Tabelle gestartet werden.
Konfigurations
en: Fünf Einstellungen sind wichtig für die Anpassung des RCM-Dienstprogramms auf Ihrem System.

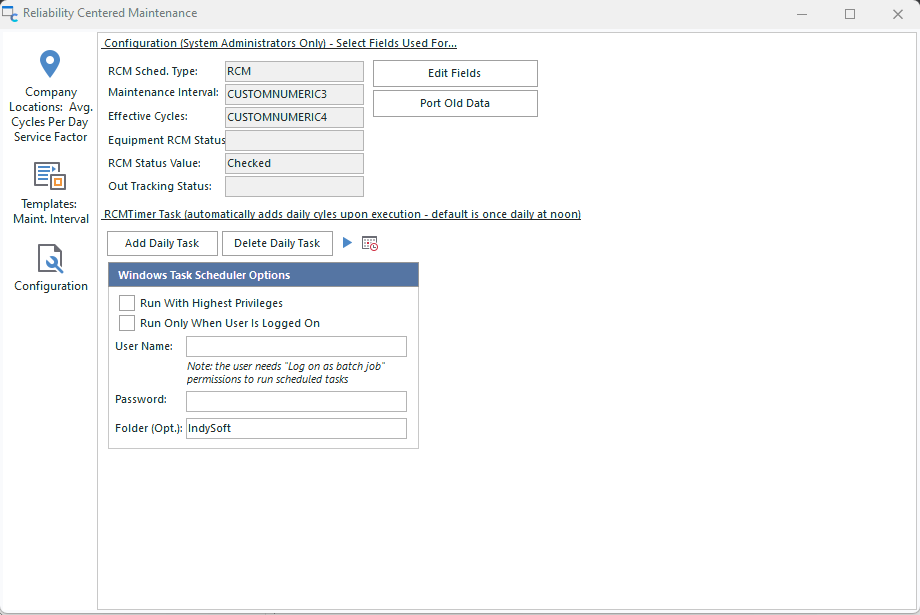

RCM – Konfiguration
Verwenden Sie den Dialog „Konfiguration … Felder bearbeiten“, um Folgendes zu ändern:

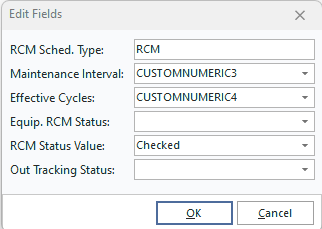

RCM-Einrichtung...Konfiguration...Felder bearbeiten
·RCM-Zeitplan Typ – der Name des Zeitplantyps, der über das RCM-Dienstprogramm aktualisiert wird. Dieser Terminplan-Typ muss bereits im Assistenten „Hinzufügen/Bearbeiten… Systemweit… Terminpläne… Terminplan-Typen“ vorhanden sein.
·Wartungsintervall – Wählen Sie ein numerisches Feld aus der Gerätetabelle in IndySoft aus, in dem die Anzahl der Zyklen gespeichert wird, nach deren Ablauf eine Aktualisierung des zugehörigen Zeitplans ausgelöst werden soll.
Wichtig: Dieser Zeitplantyp wird ebenfalls automatisch anhand eines Zeitintervalls vom Typ „DAYS“ aktualisiert.
·Effektive Zyklen – Wählen Sie ein numerisches Feld aus der Gerätetabelle in IndySoft aus, in dem die aktuelle Anzahl der Zyklen für dieses Gerät gespeichert werden soll. Beachten Sie, dass es sich hierbei um einen „effektiven“ Zyklus handelt, da der Servicefaktor berücksichtigt wird.
·RCM-Status der Anlage – Wählen Sie in der Anlagentabelle in IndySoft ein Statusfeld (Kontrollkästchen) aus, mit dem gefiltert werden kann, welche Anlagen die RCM-Funktionalität nutzen. Dieses Feld ist optional; wenn keine Angabe gemacht wird, werden alle Geräte berücksichtigt.
·Sendungsverfolgungsstatus – Wählen Sie bei der Berechnung einen Sendungsverfolgungsstatus aus, der für die RCM-Berücksichtigung geeignet ist. Daher werden bei der täglichen Anpassung der effektiven Zyklen für alle Anlagen durch den Dienst nur Anlagen mit diesem Tracking-Status berücksichtigt. In der Regel wird der Sendestatus „Ausgeliefert“ (oder etwas Ähnliches) verwendet. Der „Aktuelle Standort“ jedes dieser Anlagenobjekte wird anschließend mit den Standorten abgeglichen, die auf der Registerkarte „Unternehmensstandorte“ in diesem Einrichtungsmodul eingegeben wurden; die effektiven Zyklen werden für das Anlagenobjekt auf der Grundlage einer Tagesnutzung neu berechnet, und das Fälligkeitsdatum für den entsprechenden Terminplan-Typ wird neu berechnet. |
