Calibrazioni del loop

Le calibrazioni a ciclo sono una potente opzione che consente di configurare un asset principale nella schermata principale, associarvi le apparecchiature secondarie e quindi eseguire un evento di calibrazione a ciclo sull'asset principale che utilizza tutti gli asset correlati. Qualsiasi elemento secondario che richieda un intervento specifico all'interno del ciclo può essere selezionato all'interno dell'evento, e questi sotto-eventi possono essere completati contemporaneamente alla calibrazione del ciclo. La funzione di calibrazione del ciclo consente di passare rapidamente da un elemento principale a uno secondario all'interno del ciclo; inoltre, per ogni elemento secondario è possibile consultare rapidamente un foglio di lavoro che riporta la posizione corrente dell'elemento, i punti di prova, lo stato e altre informazioni.

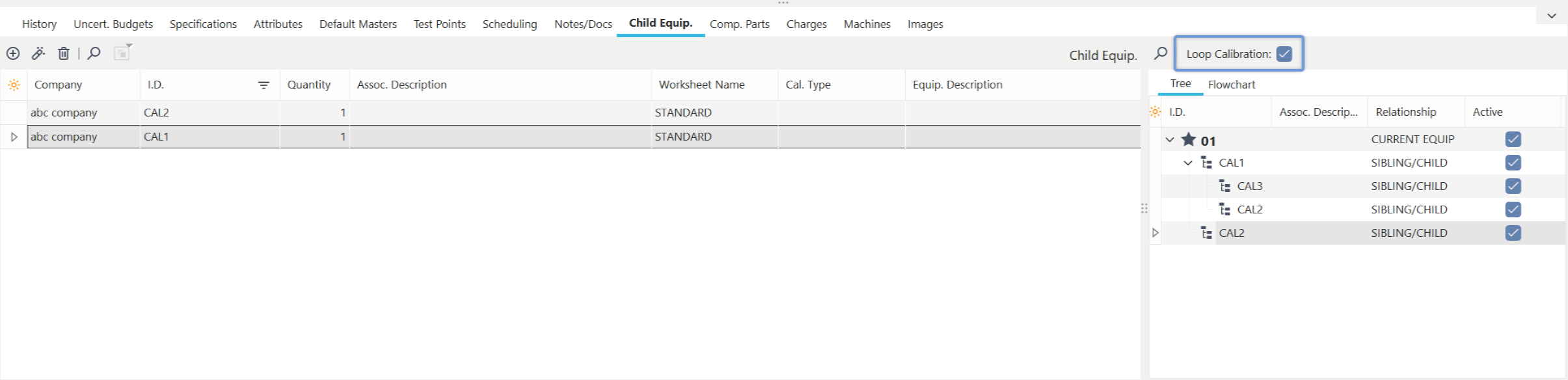

Inizia creando una risorsa principale per il ciclo nella vista "Equipaggiamento" della schermata principale della dashboard. Imposta il campo "Calibrazione loop" su "true", quindi associa tutte le risorse secondarie necessarie per il loop, proprio come faresti per qualsiasi associazione di apparecchiature secondarie:

Configurazione della calibrazione del loop - Schermata principale

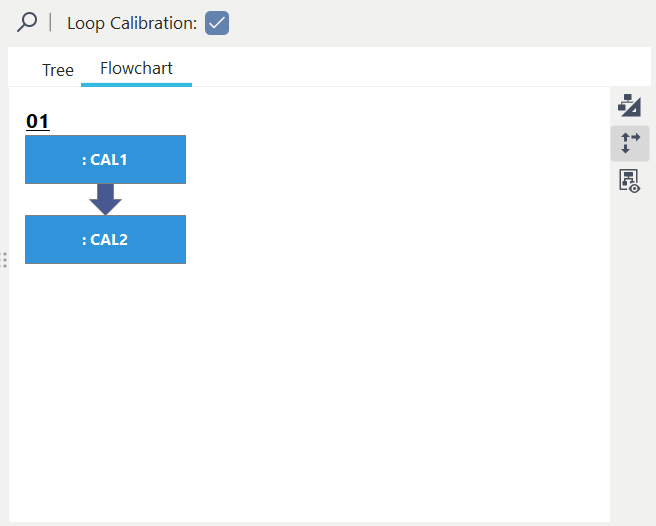

IndySoft mette a disposizione un editor di diagrammi di flusso per aiutare a illustrare le relazioni tra le varie apparecchiature presenti nel circuito. Per utilizzare questo diagramma di flusso, vai alla scheda "Diagramma di flusso" in basso a destra nella schermata "Attrezzatura del bambino":

Opzioni del diagramma di flusso - Attrezzature per bambini

Il diagramma di flusso può essere disegnato/modificato tramite un editor integrato. Guarda i pulsanti del diagramma di flusso sul lato destro:

Modifica diagramma di flusso - Utilizza questo pulsante per avviare l'editor di diagrammi di flusso integrato e apportare modifiche manualmente.

Ricrea diagramma di flusso iniziale - Utilizza questo pulsante per creare un diagramma di flusso nello stile mostrato sopra, con il nome del ciclo (il nome della risorsa corrente nella vista "Attrezzature") come titolo; ogni risorsa secondaria verrà quindi rappresentata come un blocco.

Includi frecce nei nuovi diagrammi di flusso: usa questo pulsante per scegliere se disegnare o meno le frecce tra gli elementi secondari.

Una volta creato il diagramma di flusso, è possibile trascinare gli elementi secondari dalla griglia a sinistra sui blocchi del diagramma di flusso per riorganizzare rapidamente l'ordine degli elementi secondari all'interno del ciclo.

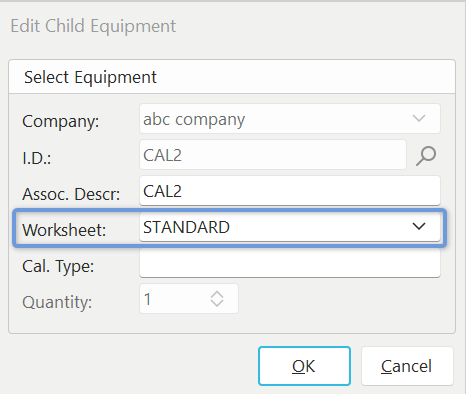

Le operazioni di calibrazione del circuito utilizzano una finestra di dialogo denominata «Calibrazione del circuito - Riferimento» che mostra il diagramma di flusso del circuito, seguita da un foglio di lavoro relativo a un'unità selezionata all'interno del diagramma. Ciò consente una navigazione e una consultazione rapide tra le risorse presenti nel ciclo. Tuttavia, è possibile modificare la scheda specifica visualizzata per ciascuna risorsa all'interno del ciclo. Per selezionare il foglio di lavoro appropriato da visualizzare all'interno dell'evento relativo a una risorsa secondaria, fare doppio clic sulla risorsa nella griglia "Attrezzature secondarie" e modificare il campo "Foglio di lavoro":

Selezione dei fogli di lavoro - Risorse secondarie in un ciclo

Si noti che esiste anche un «Cal. L'opzione "Tipo" in questa stessa finestra di dialogo. Questo è il nome del gruppo di calibrazione o della scheda corrispondente alla risorsa quando viene visualizzata nel ciclo, come impostato nella scheda Punti di prova.

Calibrazioni del ciclo - Configurazione del flusso di lavoro Configurazione di "

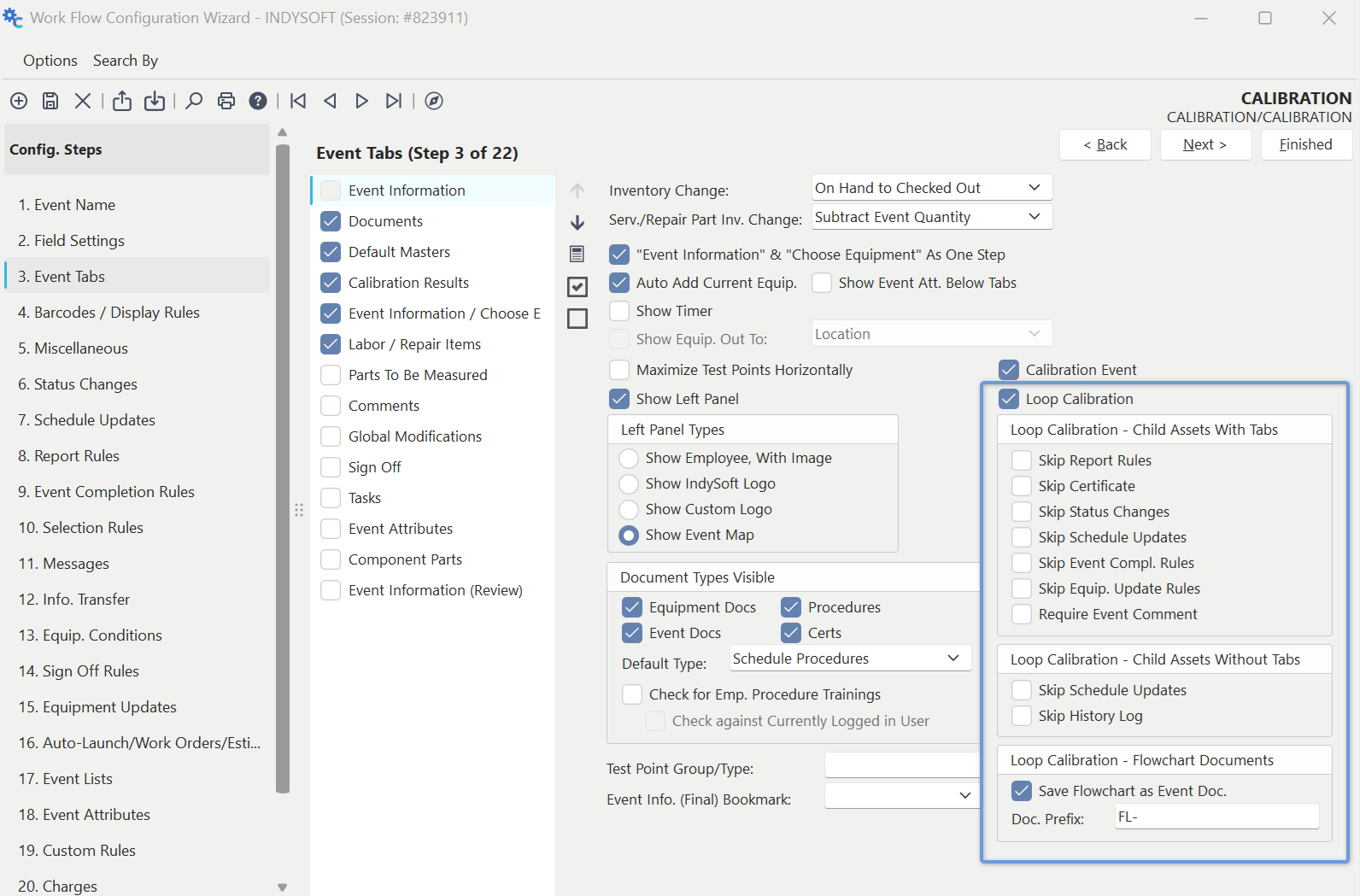

" Per configurare un tipo di evento come calibrazione del circuito, passare al Passaggio 3 (Schede degli eventi) e selezionare la casella "Loop Calibration". Quando l'opzione "Calibrazione del loop" è attivata, diverse altre opzioni riportate di seguito diventano rilevanti per l'evento:

Opzioni di calibrazione del ciclo - Configurazione del flusso di lavoro.

Per ulteriori informazioni su queste impostazioni, consultare Configurazione del flusso di lavoro - Schede degli eventi

Calibrazioni del circuito - Funzionalità degli eventi

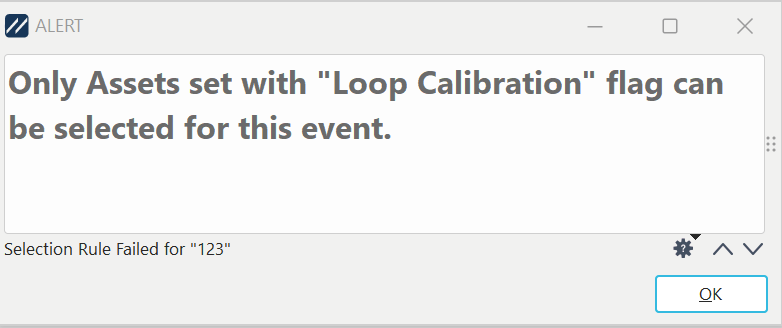

Solo le risorse contrassegnate come «Calibrazione del circuito» nella scheda «Apparecchiature secondarie» possono essere aggiunte a un evento di calibrazione del circuito. In caso contrario, verrà visualizzato il seguente messaggio:

Blocco dalla selezione - Risorse di calibrazione non cicliche

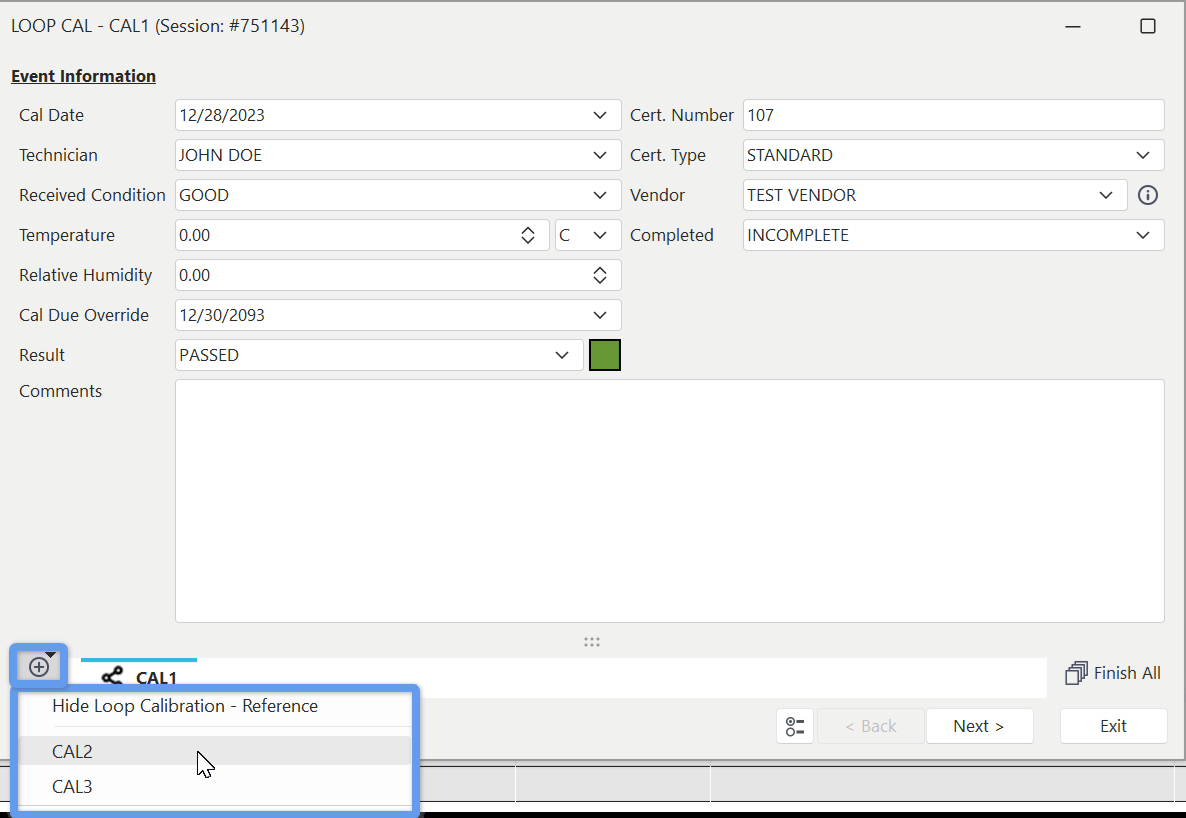

Ci sono due differenze visive principali durante una procedura di calibrazione ad anello. In primo luogo, l'elemento principale viene visualizzato sotto forma di scheda nella finestra di dialogo «Scegli attrezzatura». A sinistra di questa scheda è presente una serie di opzioni che consentono di selezionare rapidamente qualsiasi attrezzatura secondaria qualora sia necessario eseguire lavori particolari:

Calibrazione del ciclo - Opzioni di selezione delle risorse secondarie

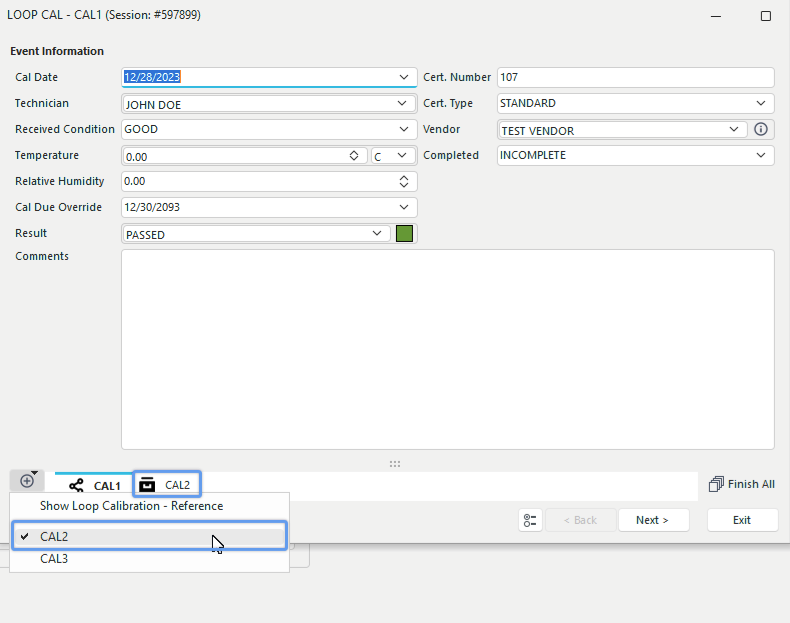

Una volta selezionato un elemento secondario, questo verrà aggiunto come scheda aggiuntiva, proprio come in un evento collegato. A differenza di un evento collegato, però, è possibile passare da una scheda all'altra anche dopo che un elemento secondario è stato completato.

Calibrazione del loop - Risorsa secondaria selezionata

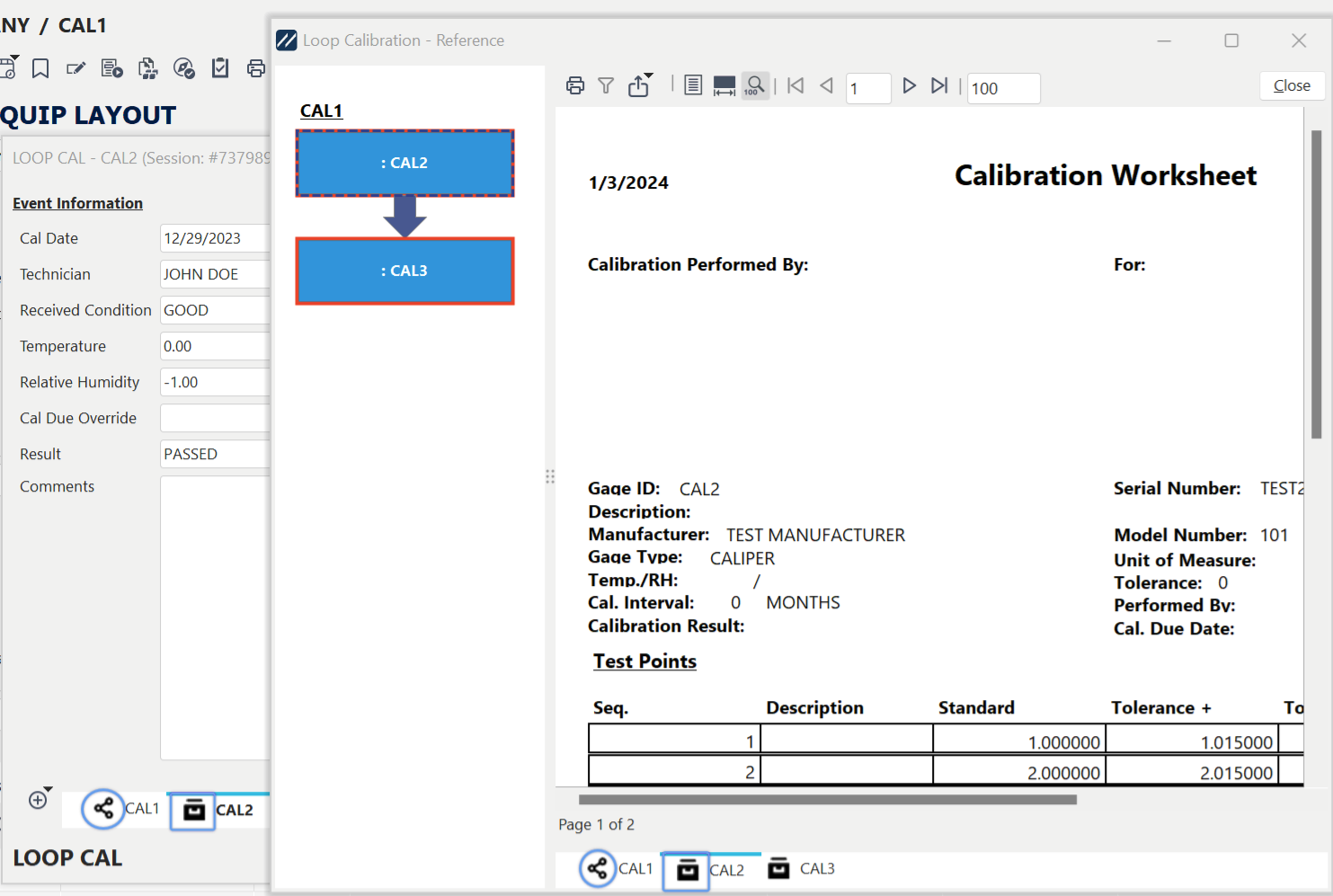

Successivamente, noterete che viene visualizzata la finestra di dialogo "Calibrazione del circuito - Riferimento" (questa finestra di dialogo può essere richiamata in un secondo momento dalla voce di menu "Mostra/Nascondi Calibrazione del circuito - Riferimento", come mostrato sopra):

../Storage/indysoft-help-publication/bs28-hkm_clip0153.png

Calibrazione del loop - Finestra di dialogo di riferimento

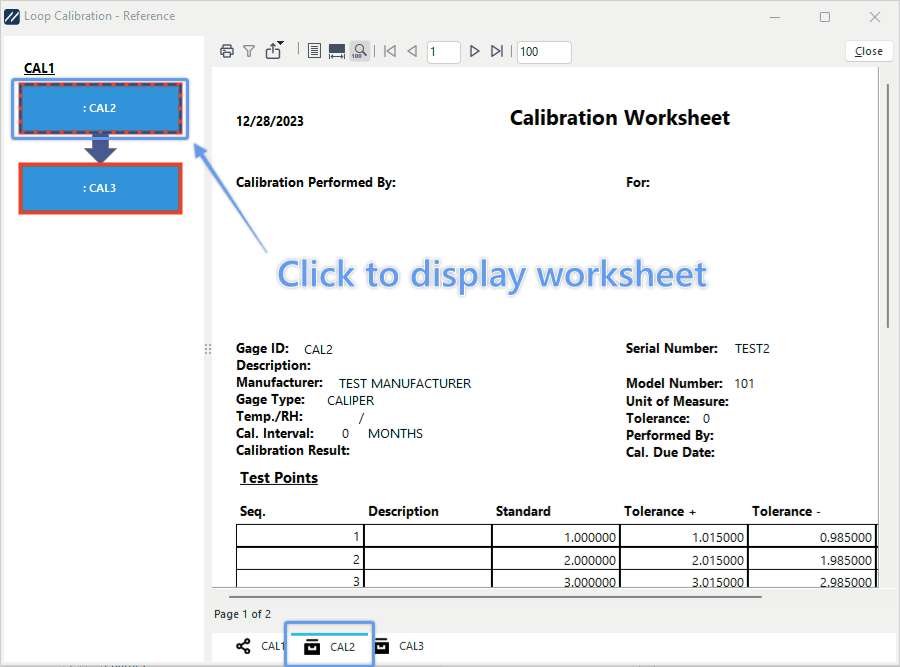

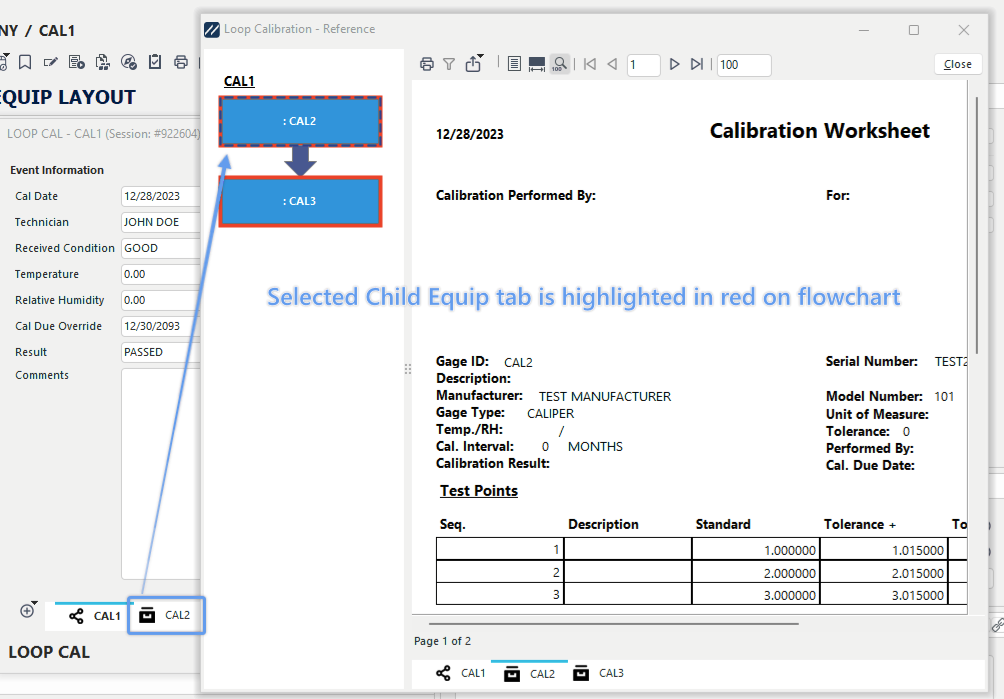

Questa finestra di dialogo mostra il diagramma di flusso del genitore del ciclo (come visualizzato nella sottoscheda "Diagramma di flusso" nella sezione "Dettagli apparecchiatura figlio" della vista "Apparecchiature"). Ogni blocco nel diagramma di flusso rappresenta quindi un elemento secondario che può essere selezionato. Una volta selezionato, il foglio di lavoro relativo a tale risorsa viene visualizzato sulla destra. Questo foglio di lavoro serve come breve riepilogo dello stato attuale, dell'ubicazione, dei punti di controllo, ecc. del bene. Ogni risorsa può visualizzare un tipo di foglio di lavoro diverso, in base alle impostazioni configurate in "Child Equip". scheda nella schermata principale. Si noti che tutti gli elementi secondari selezionati all'interno dell'evento per un'attività speciale vengono poi evidenziati in rosso nella casella corrispondente nel diagramma di flusso:

../Storage/indysoft-help-publication/bs29-hkm_clip0153.png

Calibrazione del ciclo - Selezione di un elemento secondario per lavorare all'interno del ciclo

I dati del foglio di lavoro possono essere aggiornati con un semplice clic destro sul foglio stesso oppure riselezionandoli nel diagramma di flusso.

Si noti che tutti gli elementi secondari presenti nel ciclo (selezionati per un'operazione specifica all'interno di tale ciclo) devono aver completato i propri sotto-eventi prima che l'evento principale del ciclo sia terminato. Qualsiasi tentativo di terminare l'evento del ciclo prima che gli eventi secondari siano stati completati mostrerà quanto segue:

Blocco del completamento del ciclo - Eventi secondari non ancora completati

Si noti inoltre che le icone presenti nelle schede sia nella parte inferiore della griglia "Scegli attrezzatura" sia nella finestra di dialogo "Calibrazione del ciclo - Riferimento" hanno funzione informativa:

Calibrazione del loop - Icone delle schede

Indica che la risorsa è il "Loop Parent"

Indica che questa è una risorsa secondaria selezionata per un'operazione speciale all'interno del loop.

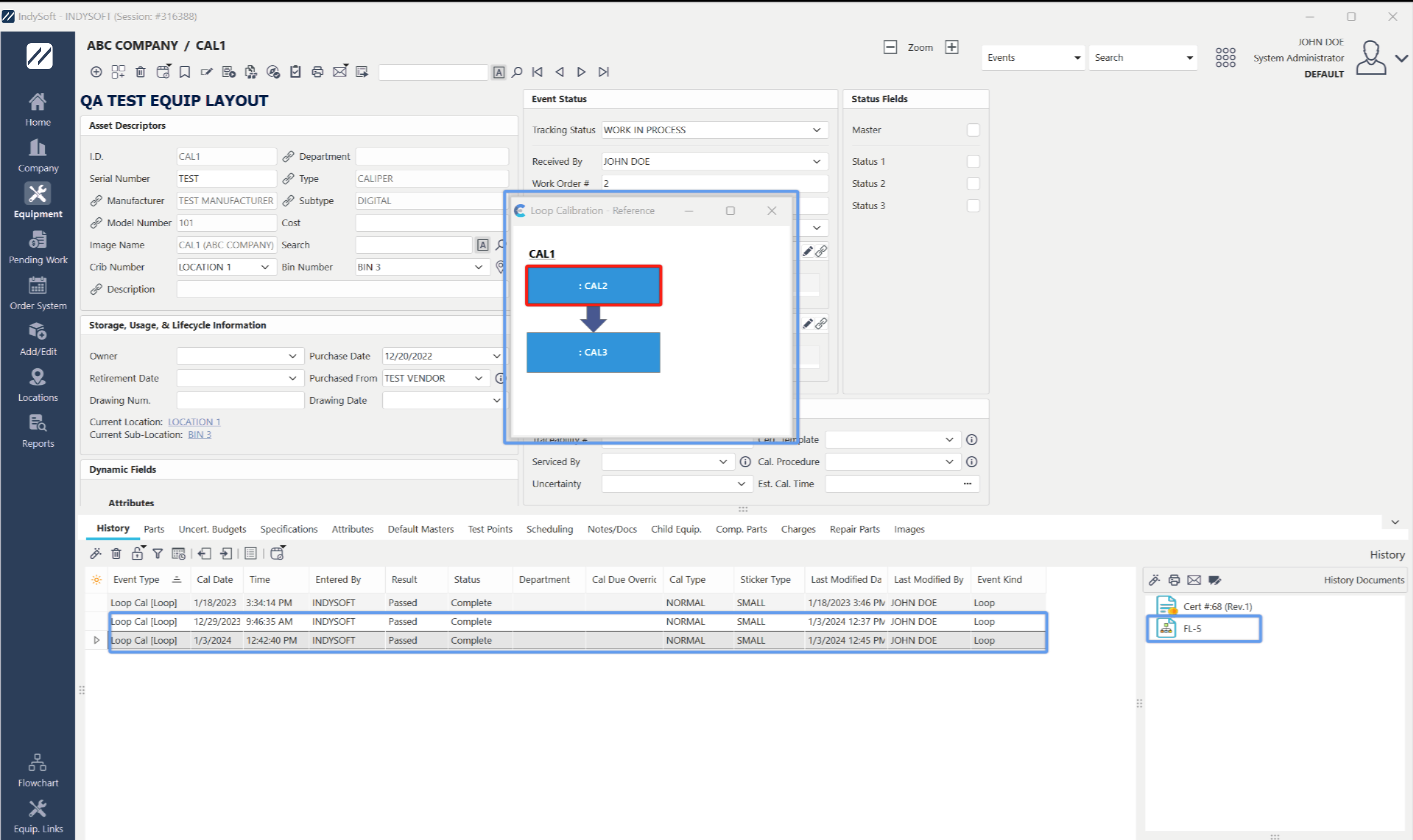

Una volta completato l'evento principale di calibrazione del ciclo (a meno che le opzioni non siano disattivate nella configurazione del flusso di lavoro), le pianificazioni di tutte le risorse secondarie verranno aggiornate insieme a quella principale e a ciascuna risorsa secondaria verrà aggiunto un evento [Utilizzo del ciclo]. Se all'elemento figlio sono state eseguite operazioni speciali durante l'evento, verrebbe visualizzato anche un evento [Loop Service]. Infine, per ogni evento viene solitamente aggiunto un diagramma di flusso ciclico come documento di riferimento, che consente di individuare rapidamente quali risorse secondarie hanno richiesto un intervento particolare. Questo diagramma di flusso è interattivo, proprio come nell'evento: fai doppio clic per passare alla risorsa selezionata nella vista "Attrezzature":

Calibrazioni del circuito - Cronologia degli eventi |
