Calibrações de circuito

As calibrações em ciclo são uma opção poderosa que permite configurar um ativo principal no ecrã principal, associar equipamentos secundários e, em seguida, realizar um evento de calibração em ciclo no ativo principal, utilizando todos os ativos relacionados. Quaisquer elementos secundários que requeiram um tratamento especial dentro do ciclo podem ser selecionados no âmbito do evento, e esses subeventos podem ser concluídos em simultâneo com a calibração do ciclo. A funcionalidade de calibração de ciclo permite uma navegação rápida entre os ativos principais e secundários a partir do próprio ciclo, sendo possível consultar rapidamente uma ficha de trabalho para cada ativo secundário, a fim de recordar a localização atual do ativo, os pontos de teste, o estado, etc.

Comece por criar um recurso principal para o circuito na vista «Equipamento» do ecrã principal do painel de controlo. Defina o campo «Calibração do circuito» como «true» e, em seguida, associe todos os recursos secundários necessários para o circuito, tal como faria para qualquer associação de equipamento secundário:

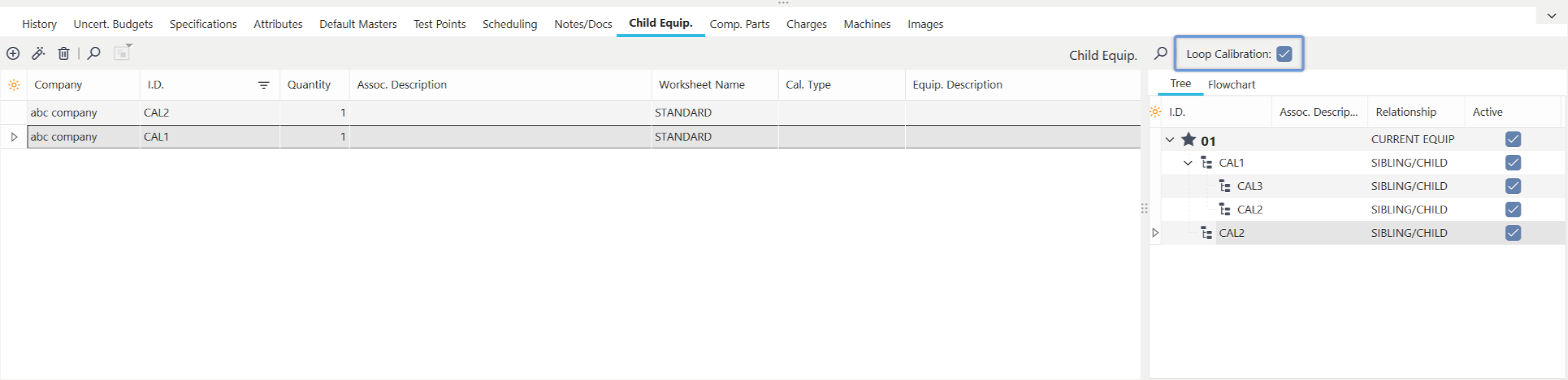

Configuração da calibração do circuito - Ecrã principal

A IndySoft disponibiliza um editor de fluxogramas para ajudar a ilustrar a relação entre os vários equipamentos no circuito. Para utilizar este fluxograma, aceda ao separador «Fluxograma» no canto inferior direito do ecrã «Equipamento infantil»:

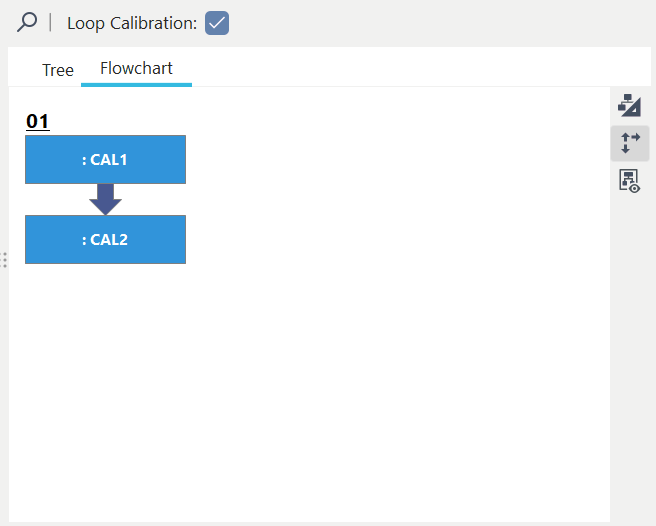

Opções do fluxograma da

- Equipamento infantil

O fluxograma pode ser desenhado/editado a partir de um editor incluído. Veja os botões do fluxograma no lado direito:

Editar fluxograma - Utilize este botão para abrir o editor de fluxogramas incluído e efetuar ajustes manualmente.

Recriar fluxograma inicial - Utilize este botão para criar um fluxograma no estilo apresentado acima, com o nome do ciclo (o nome do ativo atual na Vista de Equipamento) como título; cada ativo secundário será então representado como um bloco.

Incluir setas nos novos fluxogramas - utilize este botão para selecionar se as setas devem ser desenhadas entre os elementos secundários.

Depois de criar o fluxograma, pode arrastar e soltar os recursos secundários da grelha à esquerda para os blocos do fluxograma, a fim de reorganizar rapidamente a ordem dos recursos secundários no ciclo.

Os eventos de calibração de circuito utilizam uma caixa de diálogo «Calibração de Circuito - Referência» que apresenta o fluxograma do circuito e, em seguida, uma ficha de trabalho relativa a um ativo selecionado dentro do fluxograma. Isto permite uma navegação/consulta rápida entre os recursos no ciclo. No entanto, a ficha de trabalho específica apresentada para cada ativo dentro do ciclo pode variar. Para selecionar a ficha de trabalho adequada a utilizar na visualização do evento de um ativo secundário, clique duas vezes no ativo na grelha «Equipamento Secundário» e altere o campo «Ficha de Trabalho»:

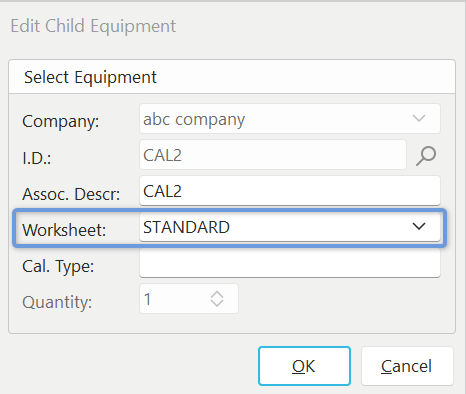

Seleção de folhas de cálculo - Ativos secundários num ciclo

Note que também existe um «Cal. Opção «Tipo» nesta mesma caixa de diálogo. Este é o nome do grupo de calibração ou do separador correspondente ao equipamento quando apresentado no ciclo, conforme definido no separador Pontos de teste.

Calibrações de loop - Configuração do fluxo de trabalho Configuração

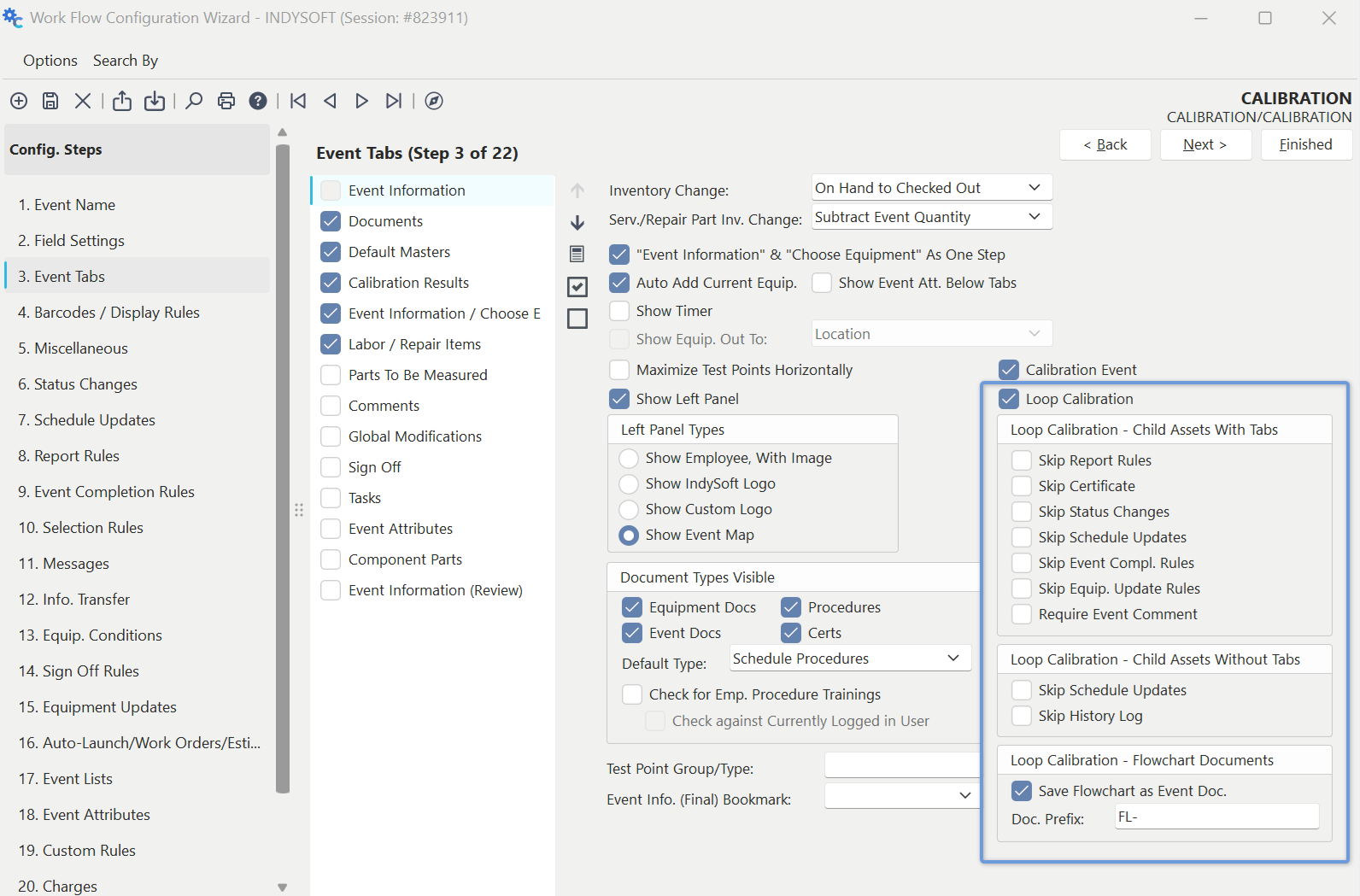

Para configurar um tipo de evento como calibração de circuito, vá para o Passo 3 (Separadores de Eventos) e marque a caixa de seleção «Calibração de Circuito». Quando esta opção «Calibração do circuito» está ativada, várias outras opções abaixo tornam-se relevantes para o evento:

Opções de calibração de loop - Configuração do fluxo de trabalho.

Para obter mais informações sobre estas definições, consulte Configuração do fluxo de trabalho - Separadores de eventos

Calibrações de circuito - Funcionalidade de eventos
Apenas os ativos marcados como «Calibração de circuito» no separador «Equipamento secundário» podem ser adicionados a um evento de calibração de circuito. Caso contrário, será exibida a seguinte mensagem:

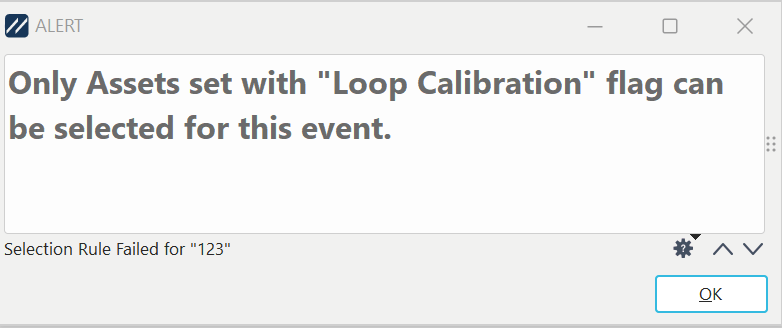

Bloqueio a partir da seleção - Recursos de calibração sem loop

Existem duas diferenças visuais principais num evento de calibração de loop. Em primeiro lugar, o recurso principal é apresentado como um separador abaixo da caixa de diálogo «Escolher equipamento». À esquerda deste separador encontra-se um conjunto de opções que permitem a seleção rápida de qualquer um dos equipamentos subordinados, caso seja necessário realizar trabalhos especiais:

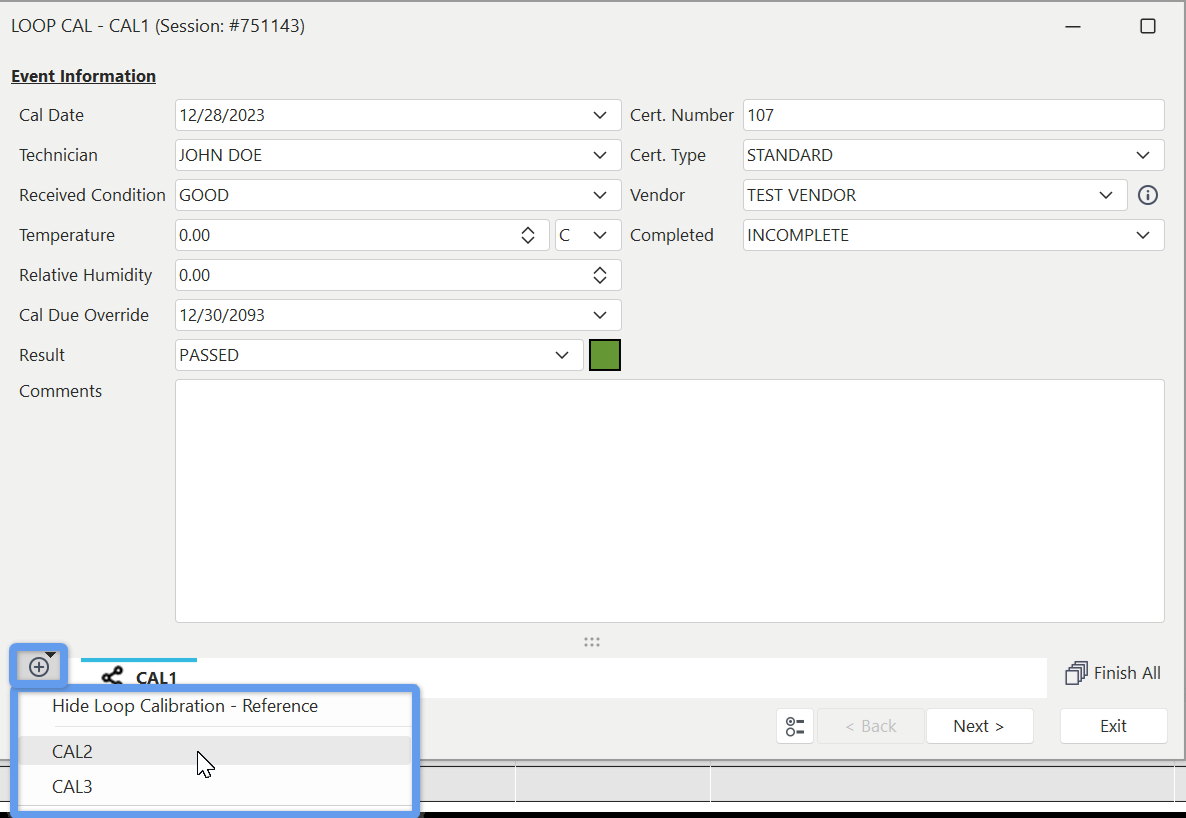

Calibração de loop - Opções de seleção de recursos secundários

Ao selecionar um recurso secundário, este será adicionado como um separador adicional — tal como num evento agrupado. Mas, ao contrário de um evento agrupado, é possível alternar entre os separadores, mesmo depois de um recurso secundário ter sido concluído.

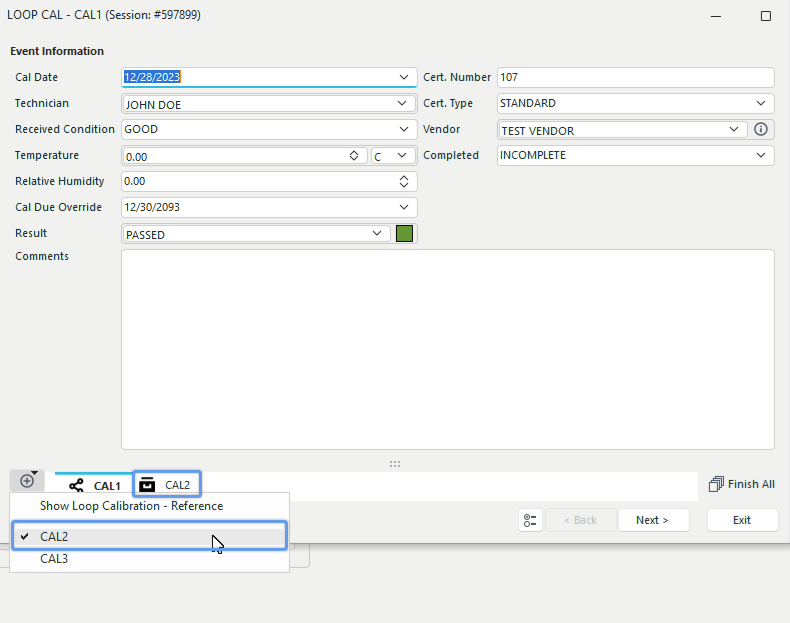

Calibração do Loop «

» - Recurso secundário selecionado

Em seguida, irá observar que é apresentada a caixa de diálogo «Calibração do circuito - Referência» (esta caixa de diálogo pode ser acedida posteriormente através da opção de menu «Mostrar/Ocultar Calibração do circuito - Referência», conforme mostrado acima):

../Storage/indysoft-help-publication/bs28-hkm_clip0153.png

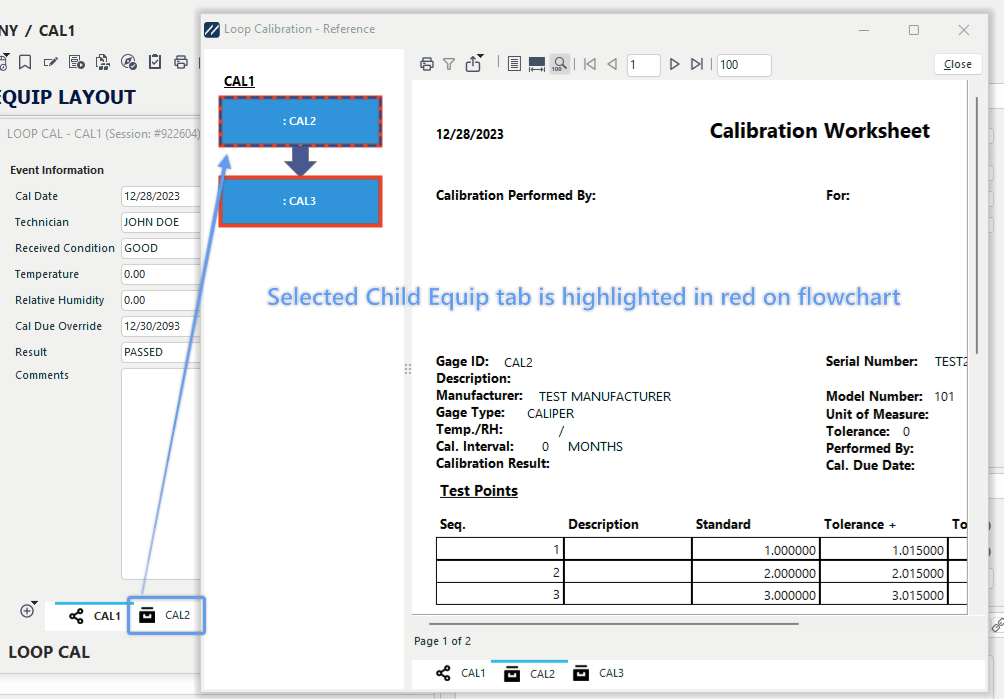

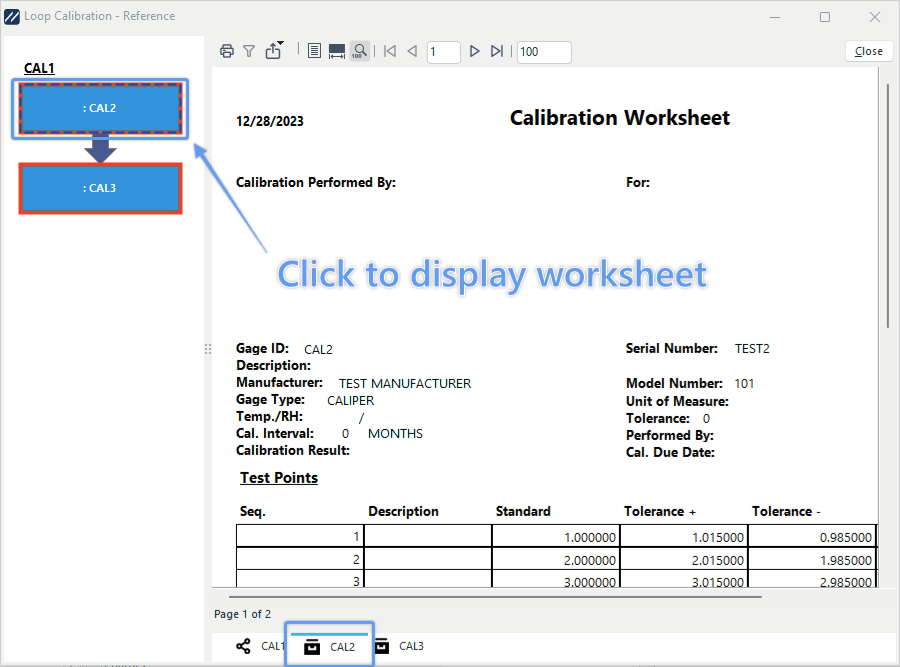

Calibração do ciclo - Caixa de diálogo de referência

Esta caixa de diálogo apresenta o fluxograma do equipamento pai do circuito (tal como definido no subseparador «Fluxograma» da secção de detalhes do equipamento filho na Vista do Equipamento). Cada bloco no fluxograma representa, então, um recurso secundário que pode ser selecionado. Após a seleção, a ficha de trabalho correspondente a esse ativo é apresentada à direita. Esta ficha de trabalho serve como um breve resumo do estado atual, localização, pontos de teste, etc., do ativo. Cada ativo pode apresentar um tipo de ficha de registo diferente, conforme definido no Equipamento Secundário. separador no ecrã principal. Note que quaisquer elementos secundários selecionados no evento para trabalho especial ficam então destacados a vermelho na sua caixa correspondente no fluxograma:

../Storage/indysoft-help-publication/bs29-hkm_clip0153.png

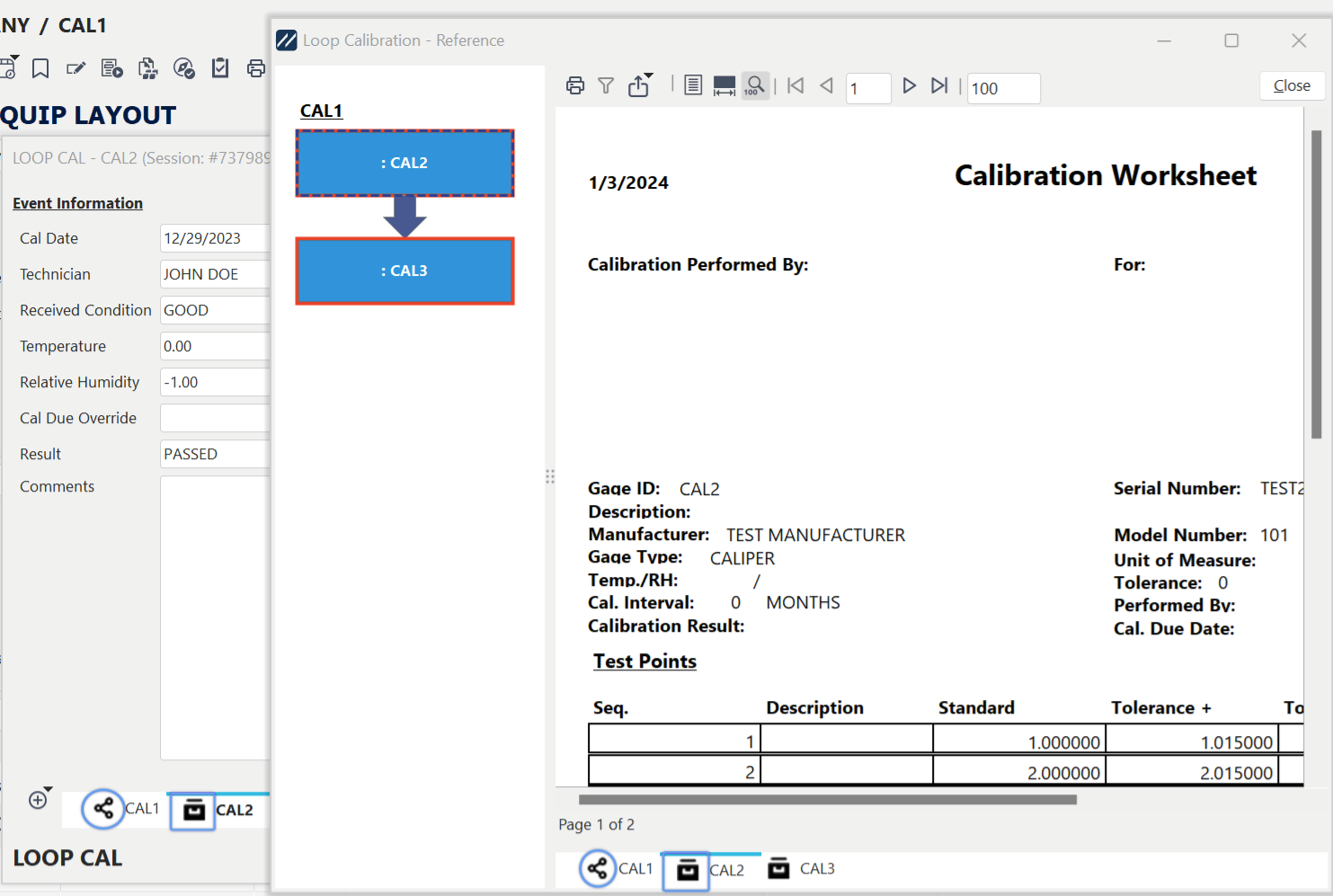

Calibração de ciclo - Seleção de um recurso secundário para trabalhar dentro do ciclo

Os dados da folha de cálculo podem ser atualizados através de uma opção rápida acessível com um clique com o botão direito do rato na folha de cálculo ou selecionando-os novamente no fluxograma.

Note que todos os recursos secundários no ciclo (selecionados para um tratamento especial dentro deste ciclo) devem ter os seus sub-eventos concluídos antes de o evento principal do ciclo terminar. Qualquer tentativa de encerrar o evento de loop antes de os eventos secundários estarem concluídos exibirá o seguinte:

Bloco de conclusão do ciclo - Eventos filhos ainda não concluídos

Além disso, note que os ícones utilizados nos separadores, tanto na parte inferior da grelha «Escolher equipamento» como na caixa de diálogo «Calibração de circuito - Referência», têm caráter informativo:

Calibração do Loop do

- Ícones da guia

Especifica que o recurso é o «Loop Parent»

Especifica que este é um recurso filho selecionado para um trabalho especial no loop.

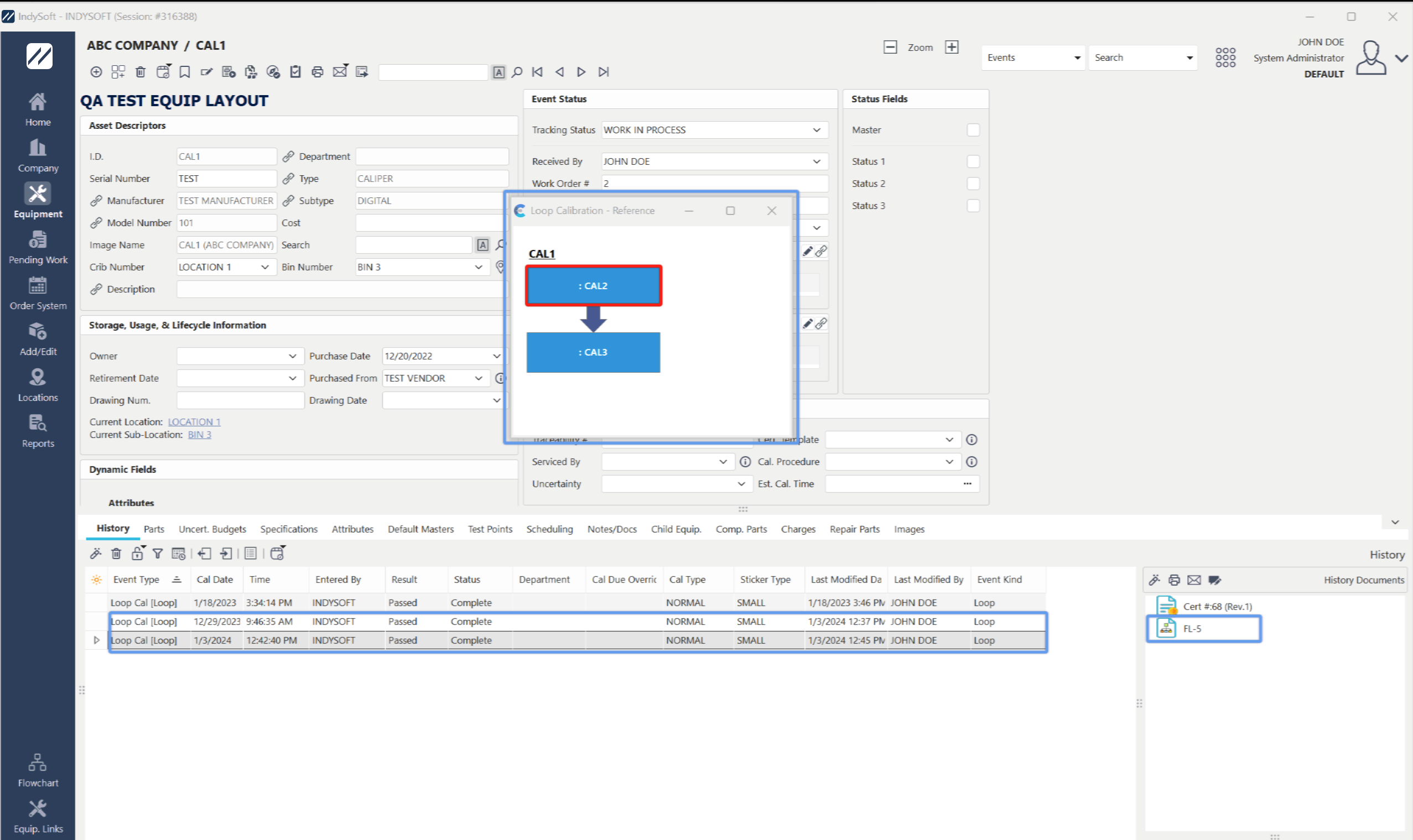

Assim que o evento principal de calibração do ciclo for concluído (a menos que as opções estejam desativadas na configuração do fluxo de trabalho), todos os recursos secundários terão os seus horários atualizados juntamente com o recurso principal, e será adicionado um evento [Utilização do ciclo] a cada recurso secundário. Se o recurso filho tiver tido um trabalho especial realizado no evento, também será apresentado um evento [Loop Service]. Por fim, costuma ser adicionado um fluxograma de ciclo como documento de cada evento, permitindo uma consulta rápida para identificar quais recursos secundários exigiram um trabalho especial. Este fluxograma é interativo, tal como no evento — clique duas vezes para aceder ao equipamento selecionado na Vista de Equipamentos:

Calibrações do Loop de

- Histórico de eventos |
