Kartierung von Unsicherheiten

Hinweis: Der folgende Abschnitt gilt nur, wenn das Uncertainty-Modul installiert ist.

Bei der Eingabe von Messpunktdaten im Rahmen eines Kalibrierungsvorgangs müssen alle im zugehörigen Unsicherheitsbudget festgelegten Hauptregeln erfüllt sein. Es ist möglich, dass für das Ereignis mehrere Master ausgewählt wurden und für das Budget mehrere Master-Regeln verwendet werden. In diesem Fall muss IndySoft bestätigen, welcher Master im Event jeder Master-Regel im Budget zugeordnet werden soll. Dies ist wichtig, falls im Budget auf Unsicherheitsattribute des zugehörigen Stammsatzes verwiesen wird. Dieser Dialog wird automatisch angezeigt, sobald der Ereignisschritt „Testpunkte“ aufgerufen wird:

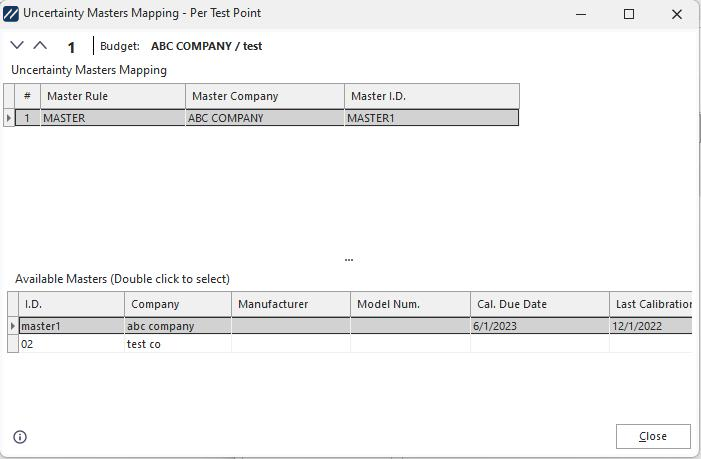

„Uncertainty Masters Mapping“

In diesem Dialogfeld wird jeweils nur ein Testpunkt angezeigt – entsprechend dem aktuell im Ereignis ausgewählten Testpunkt. Sie werden feststellen, dass sich die Nummer des Testpunkts oben im Dialogfeld ändert, wenn Sie innerhalb des Ereignisses durch das Testpunktgitter navigieren. Jeder Prüfpunkt kann einem Unsicherheitsbudget zugeordnet werden, und dieses Budget kann eine oder mehrere Master-Regeln enthalten, die die Zuordnung eines Masters erfordern. Diese Master-Regeln für den aktuellen Testpunkt werden im oberen Raster angezeigt. Der Name der Regel steht in der ersten Spalte („Master-Regel“), und der zugehörige Master wird in den Spalten „Master-Unternehmen“ und „Master-ID“ angezeigt.

Die zuvor für die Veranstaltung ausgewählten Meister sind zur Orientierung in der unteren Tabelle aufgeführt. Um eine Verknüpfung zwischen einem Master (im unteren Raster) und einer Master-Regel (im oberen Raster) herzustellen, doppelklicken Sie auf den Master im unteren Raster. Der Name des entsprechenden Unsicherheitsbudgets wird oben im Dialogfeld angezeigt. Um das Unsicherheitsmodul schnell zu starten, klicken Sie auf die Schaltfläche „Unsicherheitsmodul starten“ unten links im Dialogfeld. Wenn das Dialogfeld zum ersten Mal angezeigt wird, erstellt IndySoft auf der Grundlage des im Unsicherheitsbudget festgelegten Auswahlfilters eine „bestmögliche Schätzung“ der Zuordnung des Masters. Wenn keiner der aktuellen Master geeignet erscheint, bleibt das Feld leer. Außerdem wird in diesem Fall ein Bestätigungsdialogfeld angezeigt:

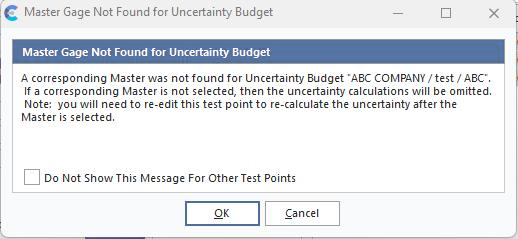

Referenzmessgerät für Unsicherheitsbudget nicht gefunden

Wenn dieses Dialogfeld angezeigt wird, müssen Sie wahrscheinlich im Ereignis zurückgehen und einen anderen Master auswählen oder den richtigen Master manuell über das Dialogfeld „Zuordnung der Unsicherheits-Master“ bestätigen. Wenn alle Master „erraten“ werden können, wird der Dialog „Uncertainty Masters Mapping“ nur zur Bestätigung der Auswahl benötigt. Hinweis: Die Meldung „Master-Maß nicht gefunden für Unsicherheitsbudget“ kann mehrfach auftreten – insbesondere, wenn eine große Anzahl von Messpunkten dieselbe Master-Regel verwendet. Aktivieren Sie in diesem Fall das Kontrollkästchen „Diese Meldung bei anderen Testpunkten nicht anzeigen“, um diesen Dialog für das aktuelle Ereignis zu unterdrücken. |
