Módulo RS-232

A interface RS-232 da IndySoft destina-se a estabelecer ligação com medidores com conexões RS-232. Depois de criar um perfil para o medidor, ligue-o à porta correta, clique no botão «Ligar ao medidor» (caso ainda não esteja ligado) e escolha se pretende que a medição seja enviada para «Tal como encontrado» ou «Tal como deixado»; em seguida, utilize o medidor normalmente. A medição do medidor será enviada para o ponto de teste selecionado. A interface RS-232 dispõe de vários botões:

Interface RS-232 da

Adicionar novo perfil de medidor RS-232

Clique neste botão para configurar um novo perfil de medidor RS-232. Aparecerá um assistente de duas etapas:

Equipamento adicional RS-232 Perfil - Passo 1

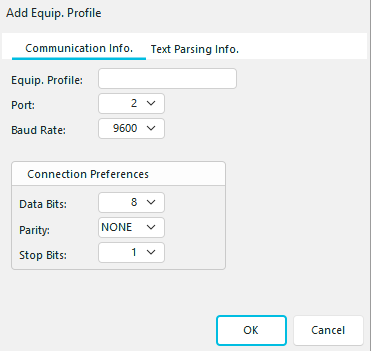

Passo 1 - Informações sobre a ligação do medidor

Durante este passo, escolha um nome exclusivo para o novo Perfil de Equipamento, a porta à qual o medidor será ligado e a taxa de transmissão. Além disso, selecione os bits de dados, a paridade e os bits de paragem para a ligação da porta. Para obter mais informações sobre quais as configurações adequadas para o seu medidor, consulte a documentação do seu medidor RS-232. Clique em «OK» quando terminar ou na «Informação sobre a análise do texto». separador.

Equipamento adicional RS-232 Perfil - Passo 2

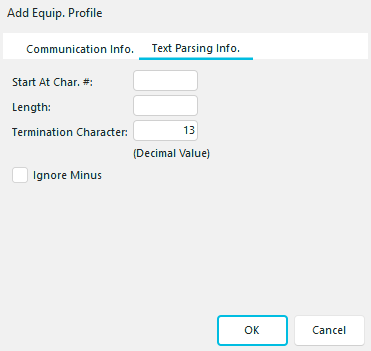

Passo 2 - Informações sobre o analisador de texto

Por vezes, os medidores enviam caracteres adicionais que não são necessários para os seus fins. Por exemplo, o medidor pode enviar o número de série do medidor + a medição + o ID do medidor.

Se estiver interessado apenas em receber a medição, pode configurar este perfil para analisar a cadeia de caracteres completa recebida e aceitar apenas uma parte específica:

Começar no caractere. #:

Se pretender analisar os caracteres enviados, indique aqui qual o primeiro caractere a ser aceite. Por exemplo, selecione «Iniciar no caractere» se um número de série de quatro caracteres preceder sempre a medição. # = 5.

Comprimento:

Quantos caracteres a partir do caractere inicial # o caractere que pretende que o IndySoft leia.

Caractere de terminação:

Cada medidor utiliza um caractere de terminação específico (um valor decimal) para indicar à porta quando a medição foi totalmente enviada. O valor predefinido do IndySoft é «13» (o mais comum), mas deve verificar a documentação do seu medidor para confirmar isso.

Ignorar o sinal de menos:

Ocasionalmente, os caracteres enviados por um medidor incluem (ou começam frequentemente) com um sinal de menos. Um exemplo pode ser um medidor de torque. Ao selecionar esta opção, quaisquer caracteres de sinal negativo enviados serão ignorados e a medida será importada como um valor absoluto.

Prima «OK» quando tiver concluído a configuração para fechar o assistente.

Apagar o perfil atual do medidor RS-232

Este botão irá apagar definitivamente o perfil atual do medidor RS-232. Antes de eliminar, será apresentada uma caixa de diálogo de confirmação. Aviso: Esta operação não pode ser desfeita.

RS-232 Eliminar perfil

Selecione um perfil de medidor RS-232

Utilizando este menu suspenso, selecione o perfil que corresponde ao medidor RS-232 que está a utilizar. Para ligar ao medidor, prima «Ligar ao equipamento».

Editar perfil atual do medidor RS-232

Este botão abre um assistente de duas etapas onde é possível alterar as configurações do perfil atual do medidor RS-232. A funcionalidade do assistente é idêntica à do «Adicionar novo perfil de medidor RS-232» descrito acima.

Enviar resultado para

Antes de enviar uma medição RS-232 para a IndySoft, selecione a configuração correta entre os botões de opção «Enviar resultado para». A caixa de seleção no ponto de teste atual enviará a medição para o campo selecionado.

Se estiver ligado, este botão enviará o comando de retorno de carro/avanço de linha para o dispositivo.

O módulo RS-232 também pode ser totalmente acedido a partir da bandeja do sistema do Windows. A área de notificação é a secção à direita da barra do Menu Iniciar do Windows (localizada na parte inferior do ambiente de trabalho do Windows). Ao passar o cursor do rato sobre o ícone do RS-232 na bandeja do sistema, será exibido o nome do perfil de medição RS-232 atualmente selecionado. Quando o medidor estiver ligado, o ícone do paquímetro aparecerá, como habitualmente.

Quando estiver desligado, aparecerá um círculo vermelho com uma linha diagonal sobre o ícone do calibrador (como se pode ver acima). Além disso, é possível aceder a todas as funções da interface RS-232 clicando com o botão direito do rato no ícone do compasso na bandeja do sistema. A janela da interface RS-232 desaparecerá completamente na bandeja do sistema após ser minimizada. Ao sair, a sua seleção de «Leitura tal como encontrada» ou «Leitura tal como deixada» (caixa de seleção) será mantida para utilização em módulos posteriores. |
