Módulo de Estudos - Visão geral

O Módulo de Estudos da IndySoft permite organizar e calcular os resultados de estudos de estabilidade, linearidade, desvio, R&R e atributos. A realização destes estudos baseia-se na 4.ª edição do MSA (publicada pela AIAG) e noutros recursos estatísticos. O módulo de estudos destina-se apenas a recolher os dados para esses estudos e a realizar os cálculos necessários com base nesses dados. Os gráficos e relatórios fornecidos baseiam-se nos da 4.ª edição do MSA; consulte-os para obter mais detalhes.

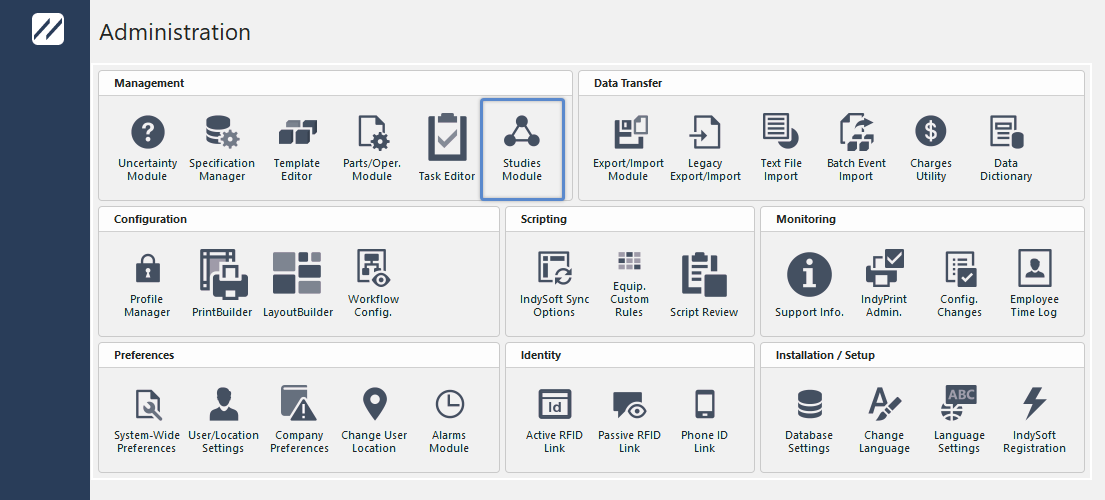

Ecrã inicial do IndySoft - Opções ... Módulo de Estudos

Para iniciar o Módulo de Estudos, selecione-o no menu Utilitários do IndySoft. Aparecerá a seguinte caixa de diálogo. É nesta janela de diálogo que todos os seus estudos serão geridos.

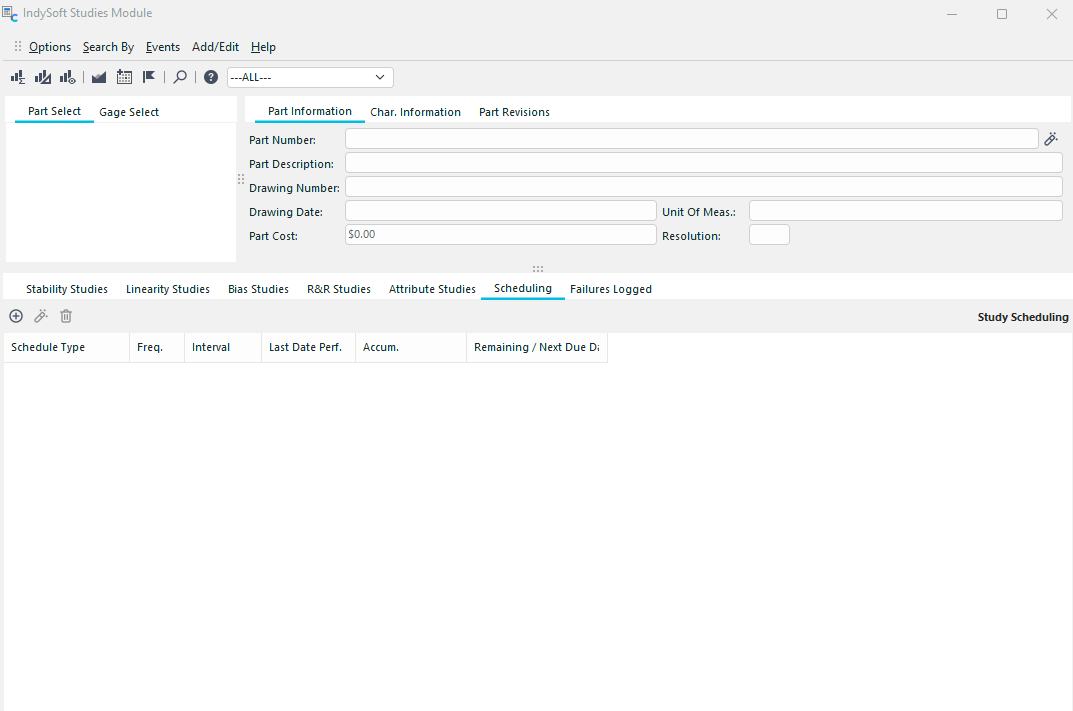

Módulo de Estudos do

- Ecrã principal

Pode organizar os seus estudos por peça medida no estudo ou pelo instrumento de medição que realizou as medições. Se visualizar os estudos realizados sobre uma peça, pode refinar ainda mais a sua pesquisa com base nas características do estudo. Se consultar os estudos realizados sobre um calibrador, pode especificar o calibrador exato, o tipo/subtipo ou o fabricante/número do modelo.

Peças e características Seleção de calibres

Quando selecionar uma peça e uma característica, as respetivas informações serão apresentadas à direita. Também pode clicar no botão para abrir a janela «Adicionar/Editar Partes» e efetuar as alterações necessárias.

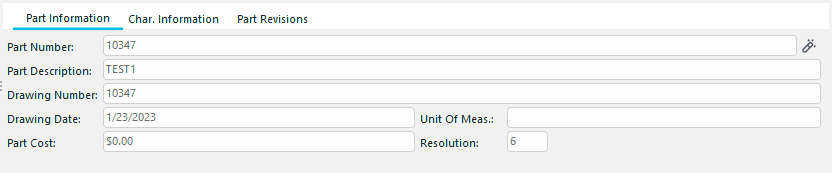

Informações sobre a peça

A peça e a característica atualmente selecionadas são apresentadas na barra de cabeçalho do ecrã principal «Estudos», no lado direito. Também irá notar nesta barra de cabeçalho vários botões para iniciar novos estudos e outras operações, bem como um menu suspenso para alterar a empresa atual (aplica-se apenas ao módulo de estudos):

Ecrã principal do

Studies - Barra de cabeçalho

Os ícones, da esquerda para a direita, são:

Novo estudo de desvio

Inicie um novo assistente de estudo de desvio para a peça/característica selecionada. Para mais informações, consulte a secção Estudos - Visão geral do estudo sobre enviesamento.

Novo estudo de linearidade

Inicie um novo assistente de estudo de linearidade para a peça/característica selecionada. Para mais informações, consulte a secção Estudos - Visão geral do estudo de linearidade.

Novo estudo de R&R

Inicie um novo assistente de estudo de R&R para a peça/característica selecionada. Para mais informações, consulte a secção Estudos - Visão geral do estudo R&R.

Novo estudo de estabilidade

Inicie um novo assistente de estudo de estabilidade para a peça/característica selecionada. Para mais informações, consulte a secção Estudos - Visão geral do estudo de estabilidade.

Adicionar um plano

Adicionar um novo plano para a peça/característica selecionada. Para mais informações, consulte a secção Estudos - Adicionar novo horário.

Nova falha registada

Adicione uma nova falha registada. As falhas registadas são específicas de um tipo de estudo e aplicam-se a um grupo generalizado de medidores. Uma falha registada ativa limitará os medidores cuja utilização pode ser verificada com sucesso através do IndySoft. Para mais informações, consulte a secção Estudos - Adicionar falha registada.

Pesquisar por peça/característica.

Encontre rapidamente uma peça e uma característica específicas para a empresa selecionada à direita.

Ajuda

Abrir a Ajuda do IndySoft Administrator.

A parte inferior do formulário principal do estudo conterá, pelo menos, sete separadores com informações detalhadas sobre os estudos realizados relativamente à peça/característica ou ao instrumento de medição atualmente selecionado. Os primeiros cinco separadores apresentam estudos de estabilidade, estudos de linearidade, estudos de desvio, estudos de R&R e estudos de atributos. Estas grelhas assemelham-se à lista de Eventos no separador «Histórico» do ecrã principal do IndySoft. Estas guias permitem criar rapidamente novos eventos e editar eventos anteriores. O separador «Agendamento» permite-lhe visualizar/editar os horários das peças/características. O separador «Falhas registadas» permite-lhe visualizar quaisquer estudos que tenham falhado. Além disso, poderá ter separadores que contenham estudos antigos sobre estabilidade, linearidade ou desvio. Não é possível iniciar novos estudos antigos, mas ainda é possível visualizá-los para fins de auditoria.

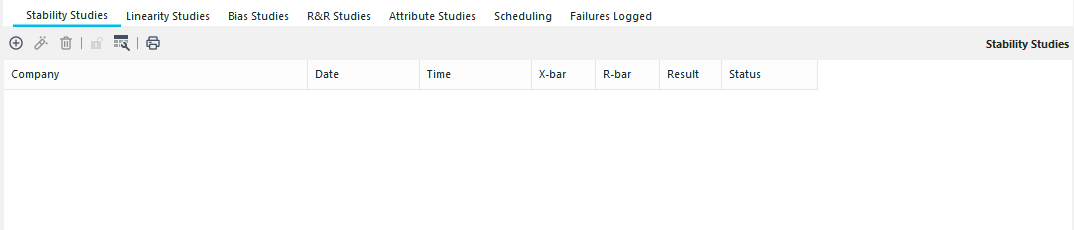

Separadores de detalhes dos estudos

Na parte superior de cada separador de detalhes, existem vários botões disponíveis para iniciar rapidamente novos eventos de estudo e modificar eventos anteriores:

Inserir estudo

Inicie um novo estudo de estabilidade, linearidade, desvio, R&R ou atributos, com base no separador apropriado. Ser-lhe-á pedido que selecione a empresa e o modelo em que o estudo será realizado.

Equipamento da

. para estudo

Ver estudo

Reinicie o assistente de estudos para um evento de estudo previamente guardado.

Eliminar estudo

Eliminar um evento de estudo guardado anteriormente.

Marcar evento como «Incompleto»

Marca um evento de estudo previamente guardado como «INCOMPLETO», para que possa ser modificado quando o assistente for reiniciado.

Personalizar grelha

Adicione ou remova rapidamente campos das grelhas de histórico para estudos de desvio, linearidade, R&R ou estabilidade. Arraste e solte campos para/da janela flutuante.

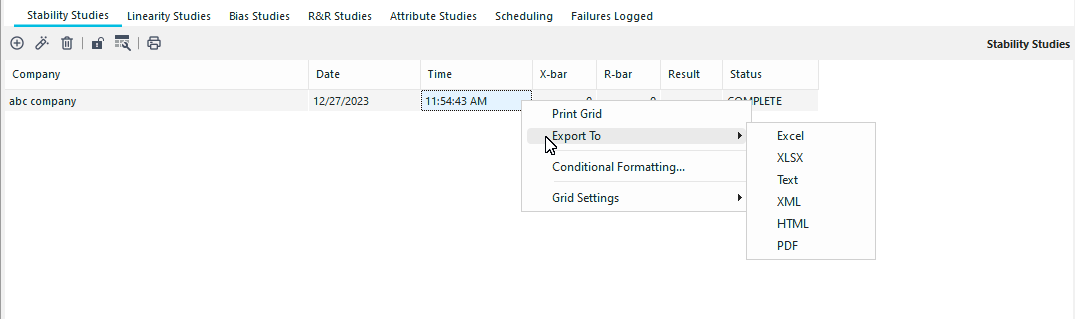

Ao clicar com o botão direito do rato na grelha, abre-se um menu que apresenta opções semelhantes às acima referidas, além da possibilidade de exportar a grelha para o Excel ou para HTML.

Opções de grelha do

A opção «Mostrar cabeçalho do campo» permite ajustar o tamanho.

O painel «Mostrar grupo» permite-lhe arrastar campos para o painel de agrupamento, a fim de organizar a grelha com base em qualquer campo.

A opção «Personalizar campos» permite-lhe adicionar, remover ou reorganizar os campos apresentados.

Guardar grelha em... permite-lhe guardar a grelha no formato adequado.

Ver/Editar evento... permite-lhe abrir o estudo e analisar/alterar os detalhes.

Apagar evento... permite-lhe eliminar o evento. |
