Pontos de teste - Calculadora de tolerância

A Calculadora de Tolerâncias

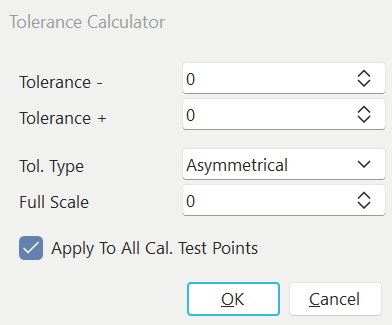

Ocasionalmente, poderá querer calcular tolerâncias diferentes das criadas a partir das definições padrão dos pontos de teste de calibração. Se for esse o caso, a Calculadora de Tolerância simplifica esses cálculos. É possível aceder a esta calculadora clicando com o botão direito do rato na grelha de pontos de teste ou premindo o botão da calculadora de tolerância na barra de cabeçalho. Aparecerá a seguinte caixa de diálogo:

Calculadora de tolerância da

Introduza a tolerância, selecione a direção adequada, introduza um valor de escala total (se aplicável) e prima OK para calcular. Se pretender que o cálculo se aplique a todos os pontos de teste de calibração, marque a opção «Aplicar a toda a calibração». Caixa «Pontos de teste». Se esta caixa não estiver marcada, o cálculo aplicar-se-á apenas ao ponto de teste atual. Suponha que as tolerâncias novas e usadas estejam atualmente ativadas (consulte as definições de utilizador/localização). Nesse caso, a tolerância será calculada com base nas tolerâncias novas ou nas tolerâncias utilizadas, dependendo da posição do cursor no momento em que a caixa de diálogo foi aberta. |
