Pontos de teste - Tolerâncias padrão

Secção de Tolerância Padrão

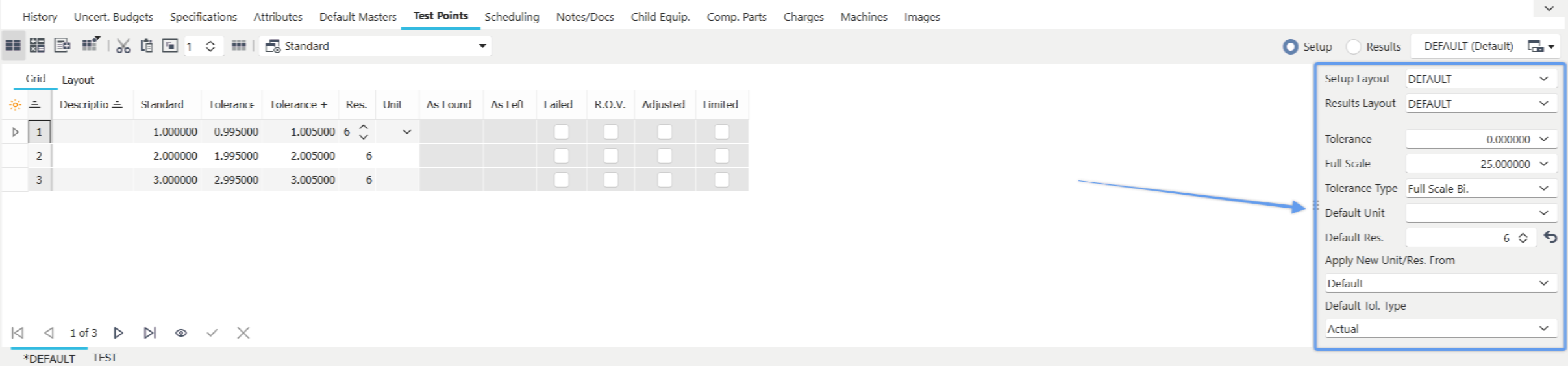

Sobre as tolerâncias predefinidas
Os seguintes campos aparecem na secção de tolerâncias predefinidas no IndySoft:

Tolerância

Este campo é utilizado para especificar a tolerância predefinida para cada ponto de teste do equipamento. Nota: uma tolerância padrão não se aplica a todos os tipos de equipamento; por isso, se não for possível utilizar uma tolerância padrão, deixe este campo em branco.

Tolerância -/+

Estes campos são apresentados sempre que for selecionado um tipo de tolerância assimétrica na opção «Tol.». Campo de direção. Nota: uma tolerância padrão não se aplica a todos os tipos de equipamento; por isso, se não for possível utilizar uma tolerância padrão, deixe este campo em branco.

Tol. Direção

A opção «Direção da tolerância» serve para especificar o tipo de tolerância que irá utilizar como predefinição. Consulte Preferências do sistema - Fórmulas de tolerância para obter informações sobre como modificar e editar fórmulas de direção de tolerância.

Escala total

O valor da escala total é uma opção que pode ser utilizada nos cálculos de fórmulas para tolerâncias. É um campo opcional. Consulte Preferências do sistema - Fórmulas de tolerância para obter informações sobre como modificar e editar fórmulas de direção de tolerância.

Unidade de medida

A unidade de medida é utilizada para especificar a unidade de medida predefinida para cada ponto de teste.

Resolução

O campo «Resolução» determina a resolução predefinida para cada ponto de teste.

Aplicar nova unidade de medida/resolução com base em

Esta opção permite uma de duas escolhas:

Valores predefinidos

Quando este valor for selecionado, a unidade de medida e a resolução acima serão utilizadas para todos os novos pontos de teste adicionados à grelha de pontos de teste.

Ponto de teste acima de

Quando este valor for selecionado, a unidade de medida e a resolução escolhidas pela última vez na grelha de pontos de teste serão utilizadas para todos os pontos de teste adicionados posteriormente.

Nota: é possível clicar em cada campo para o editar (campos indicados a azul escuro e sublinhados)

Tipo de tolerância predefinido

. Esta opção permite uma de duas opções:

Valores reais

Quando esta opção é selecionada, as tolerâncias são aplicadas com base nos valores reais. ou seja, Tolerância negativa = 0,9 Padrão = 1,0 Tolerância positiva = 1,1

e relativo Quando este valor é selecionado, as tolerâncias especificadas são convertidas em tolerâncias reais no momento da calibração. As tolerâncias negativa e positiva situam-se em torno do valor padrão. Assim, uma tolerância negativa de 0,1 e uma tolerância positiva de 0,2, com um valor padrão de 1,0, resultariam numa tolerância negativa de 0,9 e numa tolerância positiva de 1,2 no momento da calibração.

Nota: é possível clicar em cada campo para o editar (campos indicados a azul escuro e sublinhados) |
