Calculadora avançada de tolerâncias

Esta caixa de diálogo permite ao utilizador definir os parâmetros que determinarão a forma como a tolerância é calculada para um ponto de teste específico. O «Erro Total» representa, essencialmente, a tolerância aplicada ao ponto de teste e é constituído pela soma de um cálculo específico para cada secção acima referida (de leitura, de alcance, de intervalo e do desvio fixo). Cada ponto de teste pode ter a sua própria fórmula e é independente.

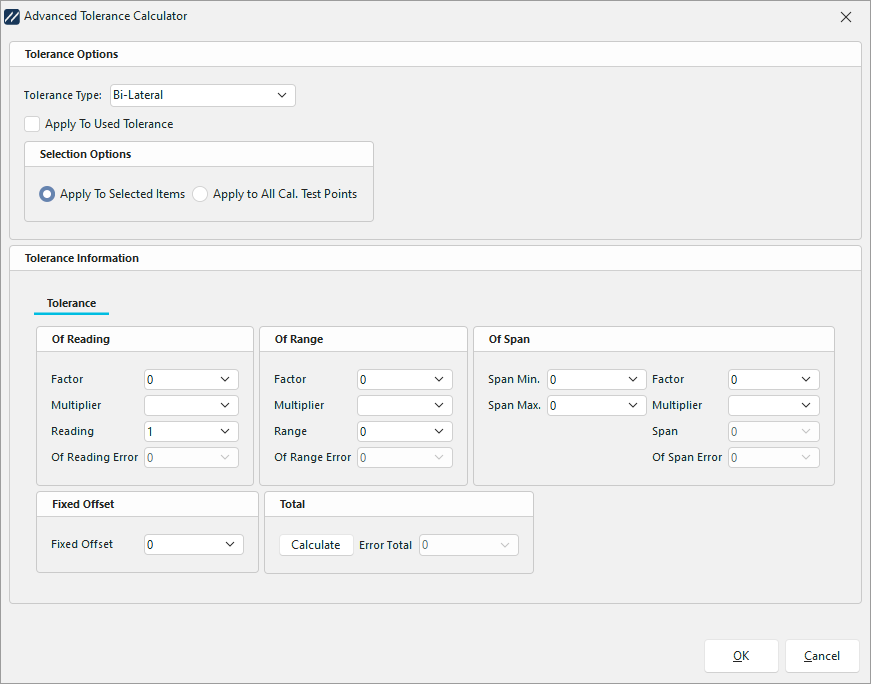

Interface da Calculadora Avançada de Tolerâncias

Informações sobre tolerâncias - Campos

A seguir, descreve-se sucintamente cada campo da interface da Calculadora Avançada de Tolerâncias.

• Tipo de tolerância – Permite ao utilizador definir como a tolerância é aplicada. Os tipos disponíveis são Assimétrico, Bilateral, Mais e Menos. No modo assimétrico, a secção «Informações de tolerância» apresentará dois separadores: um para a secção «menos» e outro para a secção «mais».

• Aplicar à tolerância utilizada – Esta caixa de seleção permite ao utilizador aplicar esta tolerância às tolerâncias «utilizadas».

• Opções de seleção – Esta secção permite ao utilizador definir se a fórmula é aplicada aos pontos de teste selecionados (um ou vários, no modo de seleção múltipla) ou a todos os pontos de teste da grelha. Note que, ao aplicar a cada ponto de teste, a tolerância resultante irá variar, uma vez que o cálculo depende da norma de cada ponto.

• Informações sobre tolerância – Esta secção contém dados relativos ao cálculo da tolerância aplicada ao ponto de teste.

Informações sobre tolerâncias - Cálculos

A tolerância resultante é uma combinação de valores calculados a partir de cada secção:* Da leitura: Fator * Multiplicador * Leitura

• Alcance: Fator * Multiplicador * Alcance
• Amplitude: Fator * Multiplicador * (Amplitude Máx. – Amplitude Mín.) :
• O multiplicador é um valor que corresponde a uma percentagem, a partes por milhão ou a partes por bilhão. Isto corresponde a 0,1, 0,000001 e 0,000000001, respetivamente.
• O valor da leitura corresponderá sempre ao valor padrão no ponto de teste. Em seguida, cada secção é adicionada para calcular o erro total: Total = Desvio fixo + ABS(Erro de leitura) + ABS(Erro de alcance) + ABS(Erro de amplitude)

Caixa de seleção «Verificação avançada de tolerância»

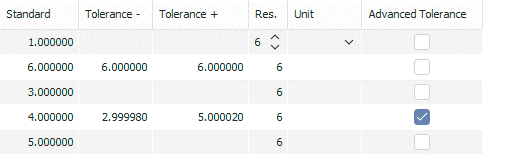

A caixa de seleção «Tolerância avançada» está agora disponível para ser exibida na grelha de pontos de teste. Esta caixa de seleção indica se um ponto de teste contém dados suficientes para calcular a tolerância através do Cálculo Avançado de Tolerância e, consequentemente, se está a ser utilizado pelo programa:

Desça a página para aplicar as tolerâncias

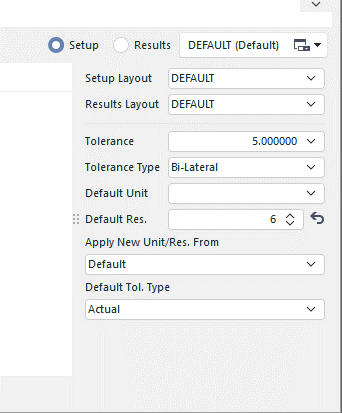

Na funcionalidade padrão do Calibrations.com, sempre que o utilizador alterar um padrão num ponto de teste específico e premir a tecla de seta para baixo no teclado, o programa recalculará automaticamente o ponto de teste com base nas informações definidas no painel lateral «Tolerância Padrão»:

No caso da Tolerância Avançada, o conceito muda ligeiramente. Uma vez que as informações da fórmula são armazenadas por ponto de teste, a secção predefinida é ignorada sempre que a caixa de seleção «Tolerância avançada» estiver marcada. Neste caso, a Calibrations.com dará preferência ao cálculo com base nos dados específicos do ponto de teste.
