Calculadora avanzada de tolerancias

Este cuadro de diálogo permite al usuario definir los parámetros que determinarán cómo se calcula la tolerancia para un punto de prueba concreto. El «error total» indica, en esencia, la tolerancia que se aplica al punto de prueba, y se calcula sumando los resultados de un cálculo específico para cada uno de los componentes anteriores (de lectura, de rango, de intervalo y de desviación fija). Cada punto de prueba puede tener su propia fórmula y es independiente.

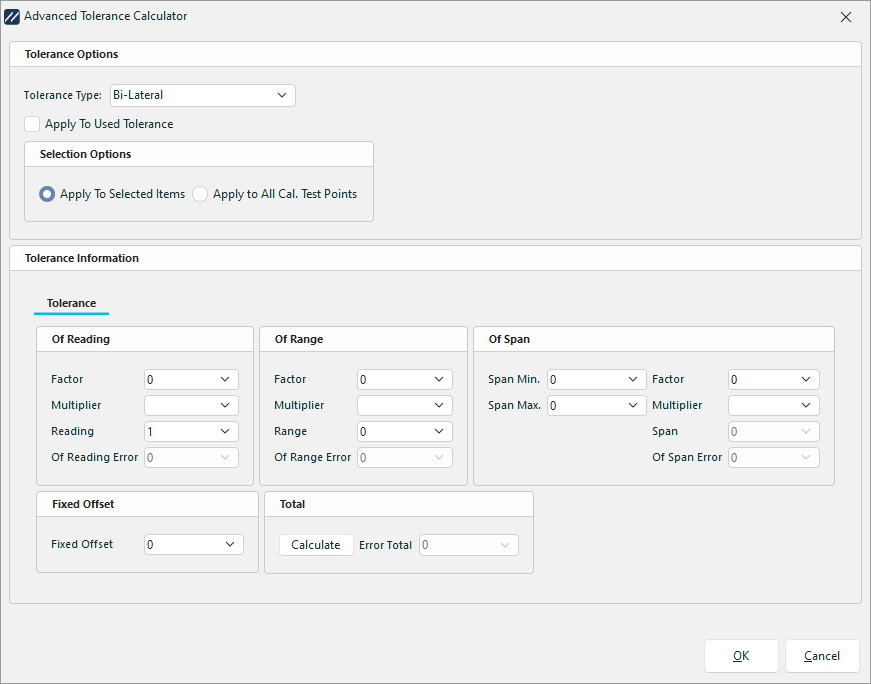

Interfaz de la calculadora de tolerancias avanzada

Información sobre tolerancias - Campos

A continuación se describe brevemente cada campo de la interfaz de la Calculadora avanzada de tolerancias.

• Tipo de tolerancia: permite al usuario definir cómo se aplica la tolerancia. Los tipos disponibles son Asimétrico, Bilateral, Plus y Minus. En el modo asimétrico, la sección «Información de tolerancia» mostrará dos pestañas: una para la sección «menos» y otra para la sección «más».

• Aplicar a la tolerancia utilizada: esta casilla de verificación permite al usuario aplicar esta tolerancia a las tolerancias «utilizadas».

• Opciones de selección: esta sección permite al usuario definir si la fórmula se aplica a los puntos de prueba seleccionados (ya sea uno o varios en el modo de selección múltiple) o a todos los puntos de prueba de la cuadrícula. Tenga en cuenta que, al aplicar esto a cada punto de prueba, la tolerancia resultante variará, ya que el cálculo depende de la norma de cada punto.

• Información sobre la tolerancia: esta sección contiene datos relativos al cálculo de la tolerancia aplicada al punto de prueba.

Información sobre tolerancias: cálculos

La tolerancia resultante es una combinación de los valores calculados a partir de cada sección:* De la lectura: Factor * Multiplicador * Lectura

• Alcance: Factor * Multiplicador * Alcance
• Envergadura: Factor * Multiplicador * (Envergadura máx. – Envergadura mín.) :
• El multiplicador es un valor que puede expresarse en porcentaje, partes por millón o partes por mil millones. Esto equivale a 0,1, 0,000001 y 0,000000001, respectivamente.
• El valor de lectura siempre coincidirá con el valor estándar del punto de prueba. A continuación, se suman todas las secciones para calcular el error total: Total = Desviación fija + ABS(Error de lectura) + ABS(Error de rango) + ABS(Error de intervalo)

Casilla de verificación «Tolerancia avanzada»

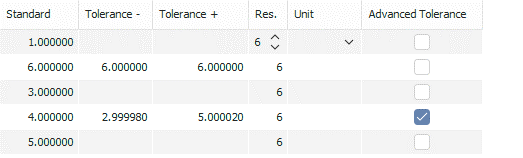

Ahora hay una casilla de selección denominada «Tolerancia avanzada» disponible en la cuadrícula de puntos de prueba. Esta casilla de verificación indica si un punto de prueba contiene datos suficientes para calcular la tolerancia mediante el «Cálculo avanzado de tolerancia» y, por lo tanto, si el programa lo está utilizando:

Desplázate hacia abajo para aplicar las tolerancias

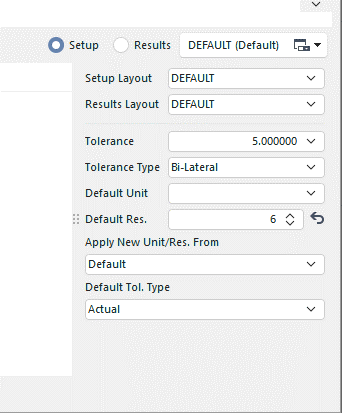

En la funcionalidad predeterminada de Calibrations.com, cada vez que el usuario cambia un patrón en un punto de prueba concreto y pulsa la tecla de flecha hacia abajo del teclado, el programa recalcula automáticamente el punto de prueba basándose en la información definida en el panel lateral «Tolerancia predeterminada»:

En el caso de la tolerancia avanzada, el concepto varía ligeramente. Dado que la información de la fórmula se almacena por punto de prueba, la sección predeterminada se ignora siempre que se marque la casilla «Tolerancia avanzada». En este caso, Calibrations.com dará prioridad al cálculo utilizando los datos específicos del punto de prueba.
