Calculateur de tolérance avancé

Cette boîte de dialogue permet à l'utilisateur de définir les paramètres qui détermineront la manière dont la tolérance est calculée pour un point de test spécifique. La « valeur d'erreur totale » correspond essentiellement à la tolérance appliquée au point de test ; elle est constituée de la somme des résultats d'un calcul spécifique effectué pour chacune des sections susmentionnées (de lecture, de plage, d'étendue et du décalage fixe). Chaque point de test peut avoir sa propre formule et est autonome.

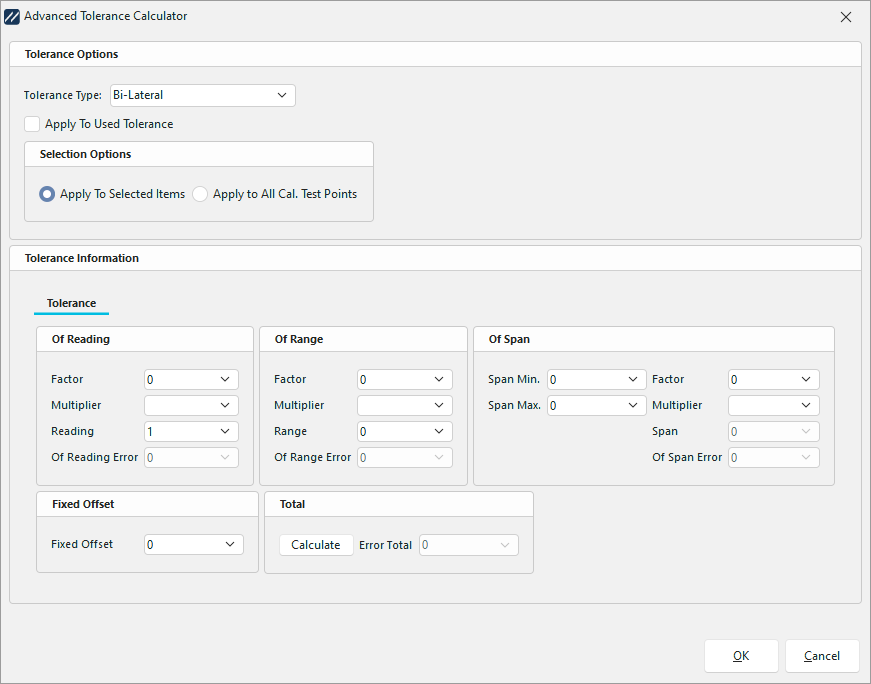

Interface avancée du calculateur de tolérance

Informations sur les tolérances - Champs

Ce qui suit décrit brièvement chaque champ de l'interface du calculateur de tolérance avancé.

• Type de tolérance – Permet à l'utilisateur de définir comment la tolérance est appliquée. Les types disponibles sont : asymétrique, bilatéral, plus et moins. En mode asymétrique, la section « Informations sur la tolérance » affiche deux onglets : l'un pour la section « moins » et l'autre pour la section « plus ».

• Appliquer à la tolérance utilisée – Cette case à cocher permet à l'utilisateur d'appliquer cette tolérance aux tolérances « utilisées ».

• Options de sélection – Cette section permet à l'utilisateur de choisir si la formule s'applique aux points de test sélectionnés (un seul ou plusieurs en mode sélection multiple) ou à tous les points de test de la grille. Notez que lorsque vous appliquez cette méthode à chaque point de test, la tolérance obtenue variera, car le calcul dépend de la norme applicable à chaque point.

• Informations sur la tolérance – Cette section contient les données relatives au calcul de la tolérance appliquée au point de test.

Informations sur les tolérances - Calculs

La tolérance obtenue est la combinaison des valeurs calculées pour chaque section :* De la mesure : Facteur * Multiplicateur * Mesure

• Portée : Facteur * Multiplicateur * Portée
• Portée : Facteur * Multiplicateur * (Portée max – Portée min) :
• Le multiplicateur est une valeur qui peut être exprimée en pourcentage, en parties par million ou en parties par milliard. Cela correspond respectivement à 0,1, 0,000001 et 0,000000001.
• La valeur de lecture correspondra toujours à la valeur de référence du point de test. Ensuite, chaque terme est ajouté pour calculer l'erreur totale : Total = Décalage fixe + ABS(Erreur de lecture) + ABS(Erreur de plage) + ABS(Erreur d'étendue)

Case à cocher « Tolérance avancée »

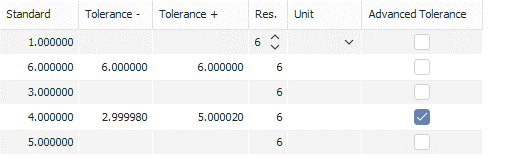

Une case à cocher « Tolérance avancée » peut désormais être affichée dans la grille des points de test. Cette case à cocher indique si un point de test contient suffisamment de données pour calculer la tolérance à l'aide du calcul avancé de tolérance, et donc s'il est utilisé par le programme :

Faites défiler vers le bas pour appliquer les tolérances

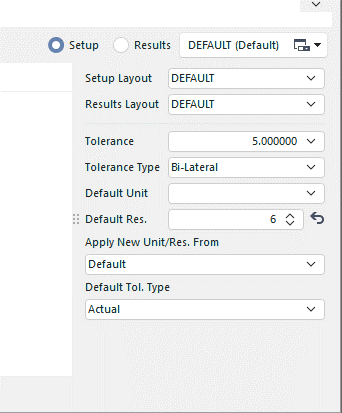

Dans la fonctionnalité par défaut de Calibrations.com, chaque fois que l'utilisateur modifie un étalon sur un point de test spécifique et appuie sur la touche fléchée vers le bas de son clavier, le programme recalcule automatiquement le point de test en fonction des informations définies dans le panneau latéral « Tolérance par défaut » :

Dans le cas de la tolérance avancée, le concept évolue légèrement. Étant donné que les informations relatives à la formule sont enregistrées pour chaque point de test, la section par défaut est ignorée dès lors que la case « Tolérance avancée » est cochée. Dans ce cas, Calibrations.com privilégiera le calcul à partir des données spécifiques au point de test.
