Points de test - Tolérances par défaut

Section « Tolérance par défaut »

À propos des tolérances par défaut

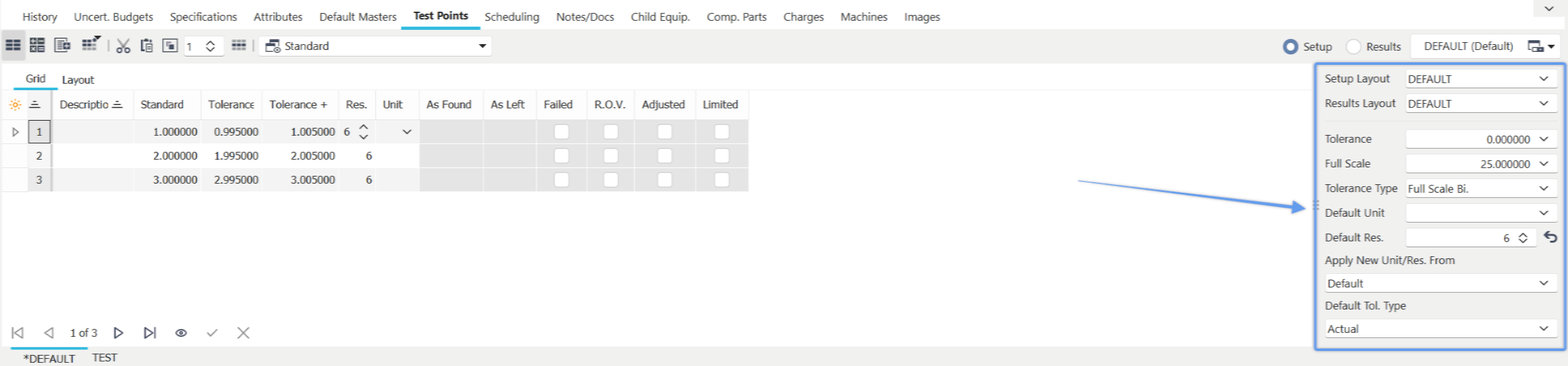

Les champs suivants apparaissent dans la section « Tolérances par défaut » d'IndySoft :

de tolérance Ce champ sert à définir la tolérance par défaut pour chaque point de test de l'équipement. Remarque : la tolérance par défaut ne s'applique pas à tous les types d'équipements ; par conséquent, si vous ne pouvez pas utiliser la tolérance par défaut, laissez ce champ vide.

Tolérance -/+

Ces champs s'affichent dès lors qu'un type de tolérance asymétrique est sélectionné dans le champ Tol. Champ « Direction ». Remarque : la tolérance par défaut ne s'applique pas à tous les types d'équipements ; par conséquent, si vous ne pouvez pas utiliser la tolérance par défaut, laissez ce champ vide.

Tol. Direction

La direction de tolérance permet de définir le type de tolérance que vous utiliserez par défaut. Consultez la page Préférences système - Formules de tolérance pour savoir comment modifier et éditer les formules de direction des tolérances.

à l'échelle réelle La valeur « À l'échelle réelle » est une option pouvant être utilisée dans les calculs de formule pour les tolérances. Ce champ est facultatif. Consultez la page Préférences système - Formules de tolérance pour savoir comment modifier et éditer les formules de direction des tolérances.

de l'unité de mesure L'unité de mesure permet de définir l'unité de mesure par défaut pour chaque point de test.

Résolution

Le champ « Résolution » définit la résolution par défaut pour chaque point de test.

Appliquer une nouvelle unité de mesure/résolution en fonction de

Cette option propose deux choix :

Valeurs par défaut

Lorsque cette option est sélectionnée, l'unité de mesure et la résolution indiquées ci-dessus seront utilisées pour tous les nouveaux points de test ajoutés à la grille de points de test.

Point de test au-dessus de

Lorsque cette option est sélectionnée, l'unité de mesure et la résolution choisies en dernier dans la grille des points de test seront utilisées pour tous les points de test ajoutés par la suite.

Remarque : vous pouvez cliquer sur chaque champ pour le modifier (les champs sont indiqués en bleu foncé et soulignés)

Type de tolérance par défaut

Cette option propose deux choix :

s réelles : lorsque cette option est sélectionnée, les tolérances sont appliquées en fonction des valeurs réelles. c'est-à-dire Tolérance négative = 0,9 Tolérance standard = 1,0 Tolérance positive = 1,1

s relatives : lorsque cette option est sélectionnée, les tolérances spécifiées sont converties en tolérances réelles au moment de l'étalonnage. Les tolérances négatives et positives s'articulent autour de la valeur standard. Ainsi, une tolérance négative de 0,1 et une tolérance positive de 0,2, avec une valeur de référence de 1,0, donneraient une tolérance négative de 0,9 et une tolérance positive de 1,2 lors de l'étalonnage.

Remarque : vous pouvez cliquer sur chaque champ pour le modifier (les champs sont indiqués en bleu foncé et soulignés) |
