Punti di prova - Tolleranze predefinite

Sezione "Tolleranza predefinita"

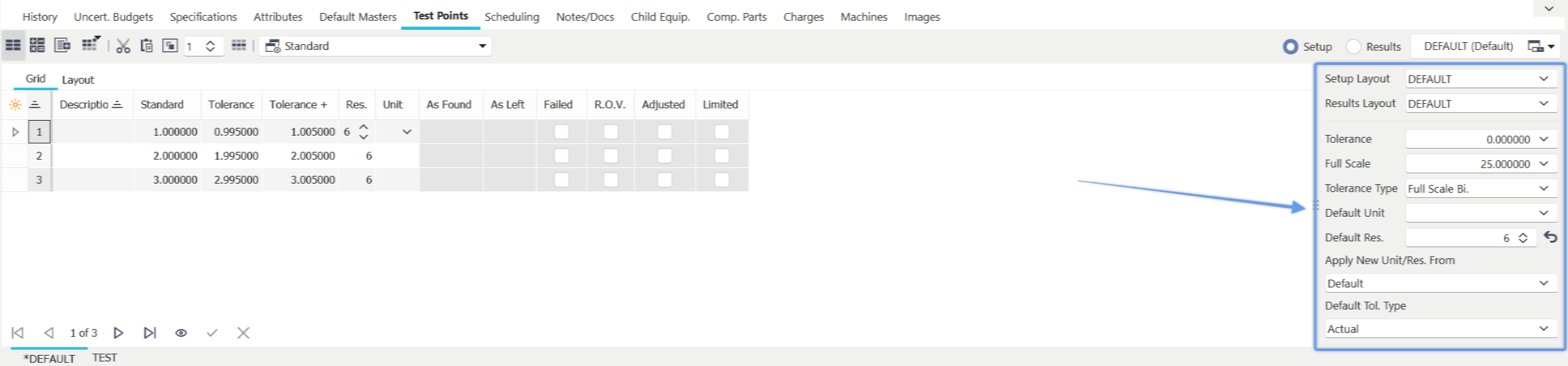

Informazioni sulle tolleranze predefinite
I seguenti campi sono presenti nella sezione delle tolleranze predefinite in IndySoft:

Tolleranza

Questo campo serve a specificare la tolleranza predefinita per ogni punto di prova dell'apparecchiatura. Nota: la tolleranza predefinita non si applica a tutti i tipi di apparecchiature; pertanto, se non è possibile utilizzare la tolleranza predefinita, lasciare questo campo vuoto.

Tolleranza -/+

Questi campi vengono visualizzati ogni volta che si seleziona un tipo di tolleranza asimmetrica nella finestra Tolleranza. Campo "Direzione". Nota: la tolleranza predefinita non si applica a tutti i tipi di apparecchiature; pertanto, se non è possibile utilizzare la tolleranza predefinita, lasciare questo campo vuoto.

Tol. Direzione

La direzione di tolleranza serve a specificare il tipo di tolleranza che verrà utilizzato come impostazione predefinita. Per informazioni sulla modifica e la modifica delle formule di tolleranza direzionale, consultare Preferenze di sistema - Formule di tolleranza.



a su scala reale Il valore su scala reale è un'opzione che può essere utilizzata nei calcoli delle formule per le tolleranze. È un campo facoltativo. Per informazioni sulla modifica e la modifica delle formule di tolleranza direzionale, consultare Preferenze di sistema - Formule di tolleranza.

Unità di misura

L'unità di misura serve a specificare l'unità di misura predefinita per ciascun punto di prova.

Risoluzione

Il campo "Risoluzione" determina la risoluzione predefinita per ciascun punto di prova.

Applica nuova unità di misura/risoluzione in base a

Questa opzione offre 2 possibilità tra cui scegliere:

Valori predefiniti

Quando si seleziona questo valore, l'unità di misura e la risoluzione sopra indicate verranno utilizzate per tutti i nuovi punti di prova aggiunti alla griglia dei punti di prova.

Punto di prova sopra l'

e Quando si seleziona questo valore, l'unità di misura e la risoluzione scelte per ultime nella griglia dei punti di prova verranno utilizzate per tutti i punti di prova aggiunti successivamente.

Nota: è possibile cliccare su ciascun campo per modificarlo (i campi sono indicati in blu scuro e sottolineati)

Tipo di tolleranza predefinito

. Questa opzione offre due possibilità tra cui scegliere:

Valori effettivi

Quando si seleziona questo valore, le tolleranze vengono applicate in base ai valori effettivi. cioè Tolleranza negativa = 0,9 Tolleranza standard = 1,0 Tolleranza positiva = 1,1

e relativa Quando si seleziona questo valore, le tolleranze specificate vengono convertite in tolleranze effettive al momento della calibrazione. Le tolleranze negative e positive ruotano attorno al valore standard. Quindi, una tolleranza negativa di 0,1 e una tolleranza positiva di 0,2 con un valore standard di 1,0 darebbero luogo a una tolleranza negativa di 0,9 e a una tolleranza positiva di 1,2 al momento della calibrazione.

Nota: è possibile cliccare su ciascun campo per modificarlo (i campi sono indicati in blu scuro e sottolineati) |
