Punti di controllo - Grafico di tendenza
Questo strumento consente all'utente di visualizzare rapidamente la cronologia dello stato "As Found" di un punto di test. Per scegliere quale punto di prova visualizzare, selezionare un punto di prova dalla scheda "Punti di prova" della schermata "Visualizzazione apparecchiature".
Scheda "Punti di test" - Barra degli strumenti
Grafico dell'andamento della calibrazione

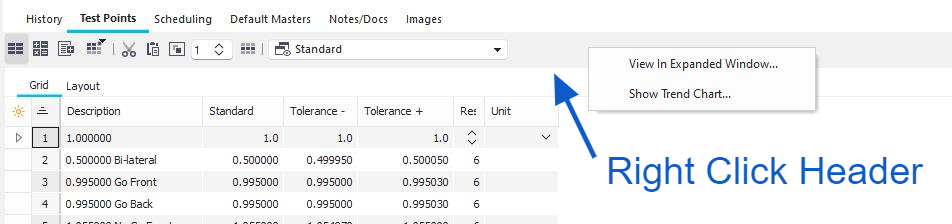

Cliccando con il tasto destro sulla barra degli strumenti della scheda "Punti di prova" si attiverà l'opzione "Mostra grafico dell'andamento..." (disponibile anche nella finestra dei punti di prova premendo il pulsante "Modifica"). Cliccandoci sopra, si aprirà la finestra "Grafico andamento calibrazione". Nota: il grafico delle tendenze funziona solo se nella griglia è selezionato UN SOLO punto di prova alla volta prima di cliccare sull'icona.
Il grafico delle tendenze raccoglierà i dati relativi ad almeno due operazioni di calibrazione completate. Gli eventi devono avere gli stessi punti di verifica in ogni evento (standard, tolleranza +/-), altrimenti non funzioneranno correttamente.
Per visualizzare il grafico delle tendenze di altri punti di test, utilizzare le icone a forma di freccia situate a destra del menu a tendina "Gruppo di punti di test":
Grafico dell'andamento della calibrazione (base)
Salva grafico di tendenza (.bmp)
Stampa grafico di tendenza: invia il lavoro di stampa direttamente a una stampante collegata.
Questo pulsante di attivazione/disattivazione consente di scegliere se visualizzare il grafico in 3D o in 2D.
Questo pulsante a levetta consente di aggiungere o rimuovere le etichette.
Questo pulsante a levetta nasconde la barra degli strumenti e ingrandisce il grafico. Clicca in un punto qualsiasi della finestra espansa per tornare alla barra degli strumenti.
Cliccando su questo pulsante si aprirà l'utilità IndySoft Email per inviare il grafico via e-mail.
Questo pulsante consente di attivare l'uso delle tolleranze storiche/standard (giù) o delle tolleranze predefinite/standard (su) |
